Онлайновый геодезический измерительный комплекс Визир 3D

Оставить отзыв
Артикул 124781 Код товара 124781
Визир 3D
Визир 3D
Визир 3D
Визир 3D
Визир 3D
Визир 3D
Характеристики
Назначение:
создание высокоточных геодезических сетей, моделирование и выверка геометрических параметров технологического оборудования и установка его в проектное положение.
Все характеристики
Программный комплекс "Визир 3D" является развитием программного комплекса "Уравнивание маркшейдерских и...
Перейти к описанию
Разное
Под заказ
По запросу
Нашли дешевле? Сообщите нам
Визир 3D
Код товара 124781
Онлайновый геодезический измерительный комплекс Визир 3D

Онлайновый геодезический измерительный комплекс Визир 3D

Программный комплекс "Визир 3D" является развитием программного комплекса "Уравнивание маркшейдерских и геодезических сетей и обработка съемок" ("МГСети"), и предназначен для создания высокоточных геодезических сетей, моделирования и выверки геометрических параметров технологического оборудования и установки его в проектное положение. Особенностью данного комплекса является возможность его работы в online–режиме совместно с высокоточными электронными тахеометрами. Комплекс может выполнять предрасчет точности и уравнивание плановых, высотных, а так же смешанных сетей произвольной конфигурации и обработки тахеометрических съемок.

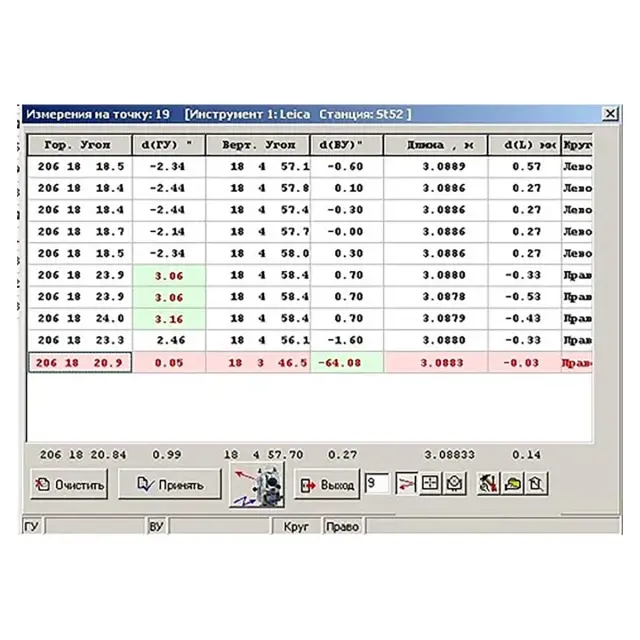

Комплекс позволяет выполнять многократные измерения при Круге Лево и Круге Право, статистически обрабатывать измерения в онлайновом режиме и исключить некачественные измерения из обработки.

Использование онлайнового режима измерений и обработки позволяет очень оперативно, непосредственно после выполнения измерений, получить результаты и выполнить корректировку положения или формы объекта.

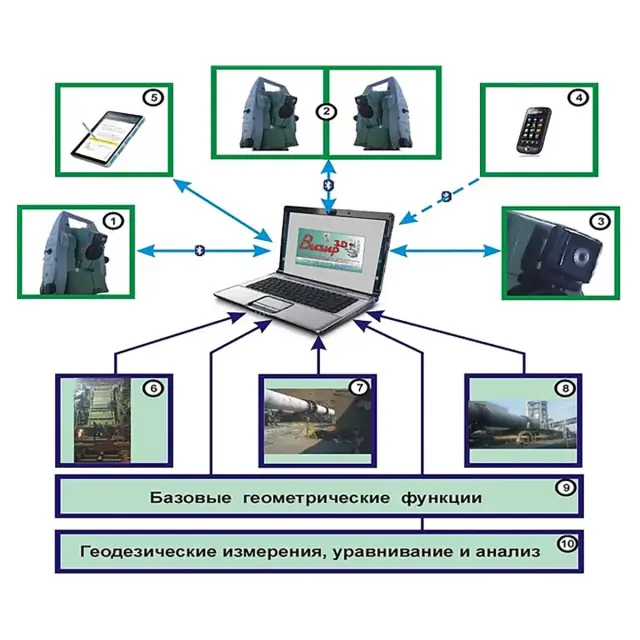

Программный комплекс "Визир 3D" имеет модульную структуру и выступает в качестве клиента и сервера для различных устройств. Верхняя часть схемы показывает аппаратную составляющую комплекса. Основой комплекса является работа с одним тахеометром, интерфейс осуществляется по радиосвязи, по технологии Bluetooth. Управляющая программа и электронный тахеометр обмениваются командами, данными и сообщениями. Для повышения точности измерений, когда ее невозможно добиться путем многократных повторений одиночным тахеометром, возможна работа с двумя тахеометрами в синхронном и асинхронном режимах. Для составления фотоабрисов измеренных точек комплекс "Визир 3D" может взаимодействовать с камерой. Кроме того, камера используется при визуальных обследованиях печей и сушилок для документирования прилегания роликов и бандажей, определения биения и зазоров шестерен и др.

Полный контроль онлайновых измерений

Измерительный комплекс "Визир 3D" может управляться дистанционно с помощью внешних устройств (мобильный телефон или контроллер, ноутбук планшет. Управление основано на технологии "human device interface".

Программное обеспечение комплекса "Визир 3D" складывается из 3-х уровней, самый нижний уровень обеспечивает выполнение и обработку геодезических онлайновых измерений, и их уравнивание. Этот уровень обеспечивает создание опорных геодезических сетей для объектов и при правильном выборе системы координат может обеспечить измерение многих объектов. Второй программный уровень, основывается на данных первого уровня, и позволяет по координатам точек вычислить прямолинейность объектов, параллельность линий и плоскостей, плоскостность, перпендикулярность линий и плоскостей, вычисление радиусов объектов и параметров цилиндров. В большинстве случаев этих функций достаточно для измерения объектов машиностроения и технологического оборудования в промышленности. Для сложных машин, для которых требуются модели и сложные расчеты, разработаны специализированные модули, которые включают функции измерений характерных точек, моделирование объектов и выработки корректирующих воздействий. Такие модули созданы для измерения и выставки МНЛЗ, диагностики состояния и выставки вращающихся печей и сушилок.

Высокоточные измерения и монтаж оборудования

Для строительства магистрального канатно-ленточного конвейера (КЛК), который строится по проекту фирмы METSO Minerals, потребовалось создание высокоточной геодезической сети с относительной ошибкой 1 : 860 000, которая была достигнута благодаря использованию измерительного комплекса "Визир 3D" и его возможностей по моделированию геодезических сетей и предрасчету их точности.

Купить онлайновый геодезический измерительный комплекс Визир 3D, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Онлайновый геодезический измерительный комплекс Визир 3D

Назначениесоздание высокоточных геодезических сетей, моделирование и выверка геометрических параметров технологического оборудования и установка его в проектное положение.
Полные характеристики

Документация

Отзывы о Онлайновый геодезический измерительный комплекс Визир 3D

Отзывов о товаре еще нет
Оставьте свой отзыв, чтобы помочь
другим покупателям в выборе товара
0 отзывов
