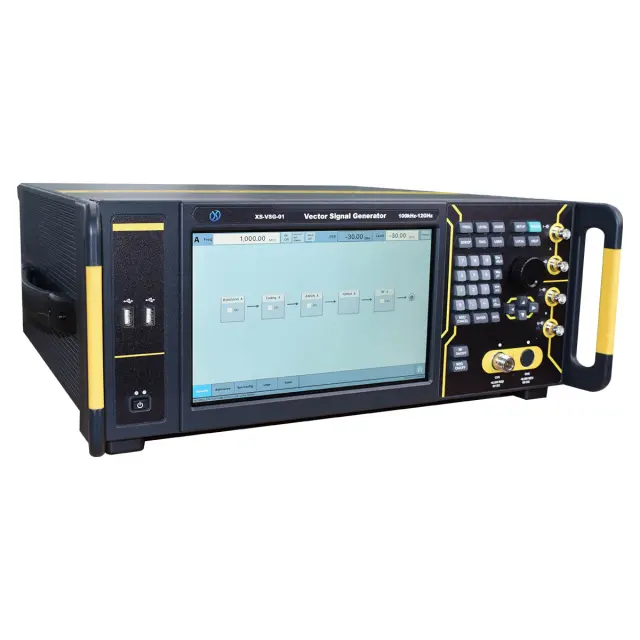

Генератор сигналов векторный Xiansheng Technology XS-VSG-01

Диапазон частот от 100 кГц до 3/6/7/12/20/30/40 ГГц

Генераторы сигналов векторные XS-VSG-01 охватывают диапазон частот от 100 кГц до 40 ГГц и имеют превосходные характеристики векторной модуляции. Встроенный генератор модулирующих сигналов прост в настройке, производителен и имеет множество видов цифровых и аналоговых модуляций. Пользователь может редактировать и загружать практически любые формы сложных сигналов, необходимые при настройке и моделировании различных приемо-передающих устройств.

Благодаря широкой полосе модуляции, до 2 ГГц, генераторы сигналов векторные XS-VSG-01 могут удовлетворить потребностям в генерации сигналов с большой полосой модуляции, будь то мультитоновый сигнал или сигнал с широкополосной векторной модуляцией. Генераторы сигналов векторные XS-VSG-01 можно использовать в качестве источника гетеродина/источника тактового сигнала.

Векторные генераторы сигналов широко используются при тестировании систем мобильной связи, комплексной оценке характеристик радаров, тестировании высокопроизводительных приемников и компонентов и охватывают многие области, такие как аэрокосмическая промышленность, радиолокация, коммуникационное, навигационное оборудование и т.д.

Основные свойства

• Диапазон частот от 6 кГц до 3/6/7/12/20/30/40 ГГц;
• Одно или двухканальное исполнение;
• Внутренняя полоса модуляции до 2 ГГц;
• Поддержка аналоговых типов модуляций АМ/ЧМ/ФМ/ИМ
• Импульсная модуляция, минимальное время нарастания спада 10 нс, минимальная ширина импульса 20 нс;
• Фазовый шум-143 дБн/Гц (несущая частота 1 ГГц, отстройка от несущей 20 кГц)
• Опционально поддержка генерации цифровых сигналов связи и функция генератора сигналов произвольной формы
• Диапазон установки значений уровня выходного сигнаоа от -120 до +18 дБм (в частотном диапазоне от 100 кГц до 20 ГГц)
• Удобный интерфейс управления генератором по типу блок-схем
• Интерфейсы: USB, LAN, GPIB, Monitor

Большая полоса модуляции

Внутренняя полоса модуляции от 200 МГц до 2 ГГц.

Универсальные форматы цифровой модуляции

Генераторы сигналов векторные XS-VSG-01 способны обеспечить генерацию универсальных сигналов цифровой модуляции в реальном времени, включая такие виды цифровой модуляции как PSK, QAM, FSK, MSK и т.д.

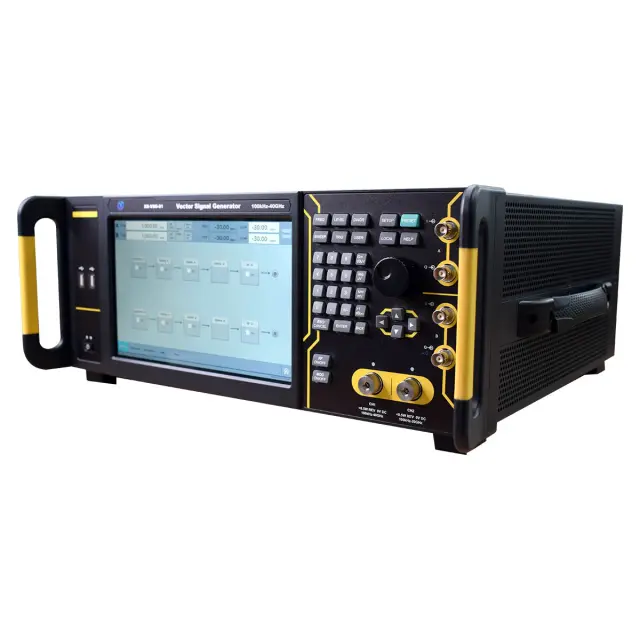

Второй радиочастотный выход для более гибких применений

Генераторы сигналов векторные XS-VSG-01 можно дооснастить вторым РЧ каналом с частотным диапазоном от 100 к Гц до 20 ГГц.

Симуляция радарных сигналов

Генераторы сигналов векторные XS-VSG-01 с программным обеспечением для создания сигналов радиолокационных сигналов (опцияAWA015) представляет из себя мощную систему для имитации сигналов РЛС.

Моделирование сигналов мобильной связи и сигналов WLAN

Для разработки и производства базовых станций, терминалов мобильной связи, устройств приема-передачи и т.д., а также испытаний на соответствие различным стандартам цифровой связи, генераторы сигналов векторные XS-VSG-01 поддерживают генерацию сигналов различных мобильных стандартов и протоколов связи (5G NR, WLAN 802.11a/b/g/n/ac/ax, Bluetooth, IoT и т.д.).

Точность векторной модуляции

Генераторы сигналов векторные XS-VSG-01 обладают превосходной точностью векторной модуляции.

Широкополосный белый гауссовский шум

Поддержка генерации широкополосного белого гауссовского шума, аддитивного шума, чистого шума, режим непрерывной помехи (опция AWA014).

Фазовый шум

Фазовый шум на несущей 1 ГГц при смещении частоты 20 кГц составляет -143 дБн/Гц.

Удобное сенсорное управление

Сенсорный LED экран с высоким разрешением, удобный интерфейс управления генератором по типу блок-схем и механические кнопки быстрого доступа на панели прибора обеспечивают удобную и простую работу с прибором.
