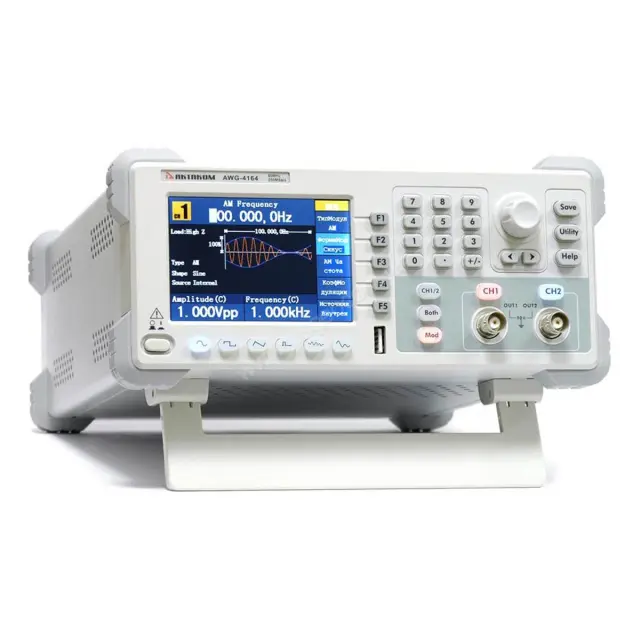

Генератор сигналов специальной формы Актаком AWG-4152
Add a review
Гарантия 2 года
Артикул 44415202 Код товара 88700
Снято с производства
Генератор сигналов специальной формы Актаком AWG-4152
Технические характеристики
AWG-4152
|
|||||||
|---|---|---|---|---|---|---|---|
Максимальная выходная частота
|
50 МГц
|
||||||
Количество каналов
|
2
|
||||||
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма |
||||||
Частотные характеристики
|
|||||||
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 50 МГц
|
|||||
прямоугольный сигнал
|
1 мкГц ~ 25 МГц
|
||||||
импульсный сигнал
|
1 мкГц ~ 10 МГц
|
||||||
пилообразный и треугольный сигнал
|
1 мкГц ~ 1 МГц
|
||||||
белый шум (Гаусс)
|
полоса 25 МГц (-3дБ)
|
||||||
специальной формы
|
1 мкГц ~ 10 МГц
|
||||||
Точность установки (18°C ~ 28°C)
|
10 нс |
||||||
Синусоидальный сигнал
|
|||||||
Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) |
±0.2 дБ (1 мкГц~10 МГц) ±0.3 дБ (10 МГц~25 МГц) ±0.5 дБ (25 МГц~50 МГц) |
||||||
Коэффициент гармоник (1 Вп-п) |
<-40 дБн |
||||||
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) |
<0.2%
|
||||||
Фазовый шум (1 МГц, 1 Вп-п) |
-110 дБн/Гц @ 10 кГц |
||||||
Прямоугольный сигнал
|
|||||||
Время нарастания / спада
|
< 12 нс (1 кГц, 1 Вп-п)
|
||||||
Выброс
|
< 5 % (1 кГц, 1 Вп-п)
|
||||||
Коэф. заполнения
|
1 мГц
|
20% ~ 80%
|
|||||
1 мГц ~ 5 MГц
|
50%
|
||||||
Ассиметрия
|
1% от периода + 5 нс |
||||||
Джиттер
|
1 нс + 30 ppm |
||||||
Треугольный сигнал
|
|||||||
Нелинейность (1 кГц, 1 Вп-п, 50% симметрия)
|
< 0,1% типичное |
||||||
Симметрия
|
0 ~ 100% |
||||||
Импульсный сигнал
|
|||||||
Длительность импульса
|
40 нс ~ 1000 кс |
||||||
Время нарастания / спада
|
<12 нс |
||||||
Выброс
|
< 5% |
||||||
Джиттер
|
300 пс + 100 ppm от периода |
||||||
Специальная форма
|
|||||||
Максимальное количество точек участвующих в формировании сигнала
|
2~1 К точек |
||||||
Вертикальное разрешение
|
14 бит
|
||||||
Частота дискретизации
|
300 Мвыб/сек
|
||||||
Время нарастания / спада
|
< 35 типичное |
||||||
Джиттер (СКЗ)
|
6 нс + 30 ppm
|
||||||
Характеристики выхода
|
|||||||
Амплитуда
|
1 мВп-п ~ 10 Вп-п (1 мкГц~25 МГц) 1 мВп-п ~ 5 Вп-п (25 МГц~50 МГц) |
||||||
Амплитуда (Высокий импеданс) |
1 мВп-п ~ 20 Вп-п (1 мкГц~25 МГц) 1 мВп-п ~ 10 Вп-п (25 МГц~50 МГц) |
||||||
Разрешение по амплитуде |
1 мВп-п или 14 бит |
||||||
Смещение (AC+DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
||||||
Точность установки смещения |
1 мВ
|
||||||
Выходной импеданс |
50 Ом (типично) |
||||||
AM Модуляция
|
|||||||
Несущая
|
синус
|
||||||
Источник
|
Внутренний / Внешний
|
||||||
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы |
||||||
Частота внутреннего модулирующего сигнала |
2 мГц ~ 20 кГц |
||||||
Коэффициент модуляции
|
0% ~ 100%
|
||||||
ЧМ Модуляция
|
|||||||
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
||||||
Источник
|
Внутренний / Внешний
|
||||||
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
|
||||||
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
||||||
Девиация частоты
|
2 мГц ~ 20 кГц
|
||||||
ФМ Модуляция
|
|||||||
Несущая
|
синус
|
||||||
Источник
|
Внутренний / Внешний
|
||||||
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
|
||||||
Девиация
|
0 ~ 180°
|
||||||
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
||||||
Частотная манипуляция
|
|||||||
Несущая
|
синус
|
||||||
Источник
|
Внутренний / Внешний
|
||||||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
||||||
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 100 кГц
|
||||||
Режим свипирования (качания)
|
|||||||
Форма
|
синус, прямоугольный, пила
|
||||||
Тип
|
Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
|
||||||
Начальная / Конечная фаза
|
-360° ~ 360°
|
||||||
Время стояния
|
(10 мс ~ 500 с) ± 1%
|
||||||
Стробированный запуск
|
Внешний запуск
|
||||||
Источник запуска
|
Ручной, внешний, внутренний
|
||||||
Частотомер
|
|||||||
Функции |
Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения |
||||||
Частотный диапазон |
Один канал: 100 мГц~200 МГц немодулированный сигнал |
||||||
Разрешение |
6 разрядов |
||||||
Ручной
|
DC связь
|
DC диапазон девиации
|
+1.5 В dc
|
||||
100 мГц ~ 100 МГц
|
250 мВп-п~5 Вп-п (DC+AC) |
||||||
100 МГц ~ 200 МГц
|
450 мВп-п~3 Вп-п (DC+AC) |
||||||
AC связь
|
100 мГц...100 МГц |
250 мВп-п~5 Вп-п |
|||||
100 МГц...200 МГц |
450 мВп-п~4 Вп-п |
||||||
Длительность импульса и коэффициент заполнения
|
1 Гц ~ 10 МГц (250 мВп-п~5 Вп-п)
|
||||||
Параметры входа
|
Входной импеданс
|
1 МОм
|
|||||
Тип свяи
|
AC, DC
|
||||||
Чувствительность
|
> Три уровня: низкий, средний, высокий
|
||||||
Система запуска
|
±2,5 В |
||||||
Входы/выходы
|
|||||||
Вход внешней модуляции
|
Диапазон входных частот
|
DC~20 кГц
|
|||||
Диапазон входных напряжений
|
±5 Вп-п |
||||||
Входной импеданс
|
10 кОм, типичное
|
||||||
Вход внешнего запуска
|
Уровень
|
TTL
|
|||||
Фронт
|
нарастающий или спадающий (по выбору)
|
||||||
Длительность импульса
|
>100 нс
|
||||||
Задержка запуска
|
0 нс~60 с
|
||||||
Вход внешнего тактирования |
Импеданс
|
1 кОм, AC связь
|
|||||
Входное напряжение
|
100 мВп-п~5 Вп-п
|
||||||
Частота
|
10 МГц±9 кГц |
||||||
Выход внешнего тактирования |
Импеданс
|
50 кОм, AC связь
|
|||||
Амплитуда
|
3,3 Вп-п, доступно 1 МОм
|
||||||
Вход частотомера (используется разъем Входа внешнего тактирования) |
DC связь |
±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц |
|||||
AC связь
|
250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц |
||||||
Связь между каналами, копирование каналов |
Девиация фазы |
0° ~ 360°
|
|||||
Основные характеристики
|
|||||||
Тип дисплея
|
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов |
||||||
Питание
|
100~240 В АСскз, 50/60 Гц, CATII |
||||||
Интерфейс
|
USB устройство, USB host
|
||||||
Потребляемая мощность
|
не более 18 Вт |
||||||
Рабочая температура
|
0°C...40°C
|
||||||
Габаритные размеры
|
235 х 110 х 295 мм |
||||||
Вес
|
3 кг
|
||||||
Комплектация
- 1 Прибор
- 2 Сетевой кабель
- 3 USB кабель для подключения к ПК
- 4 Руководство по эксплуатации (краткая инструкция)
- 5 Кабель BNC-BNC
