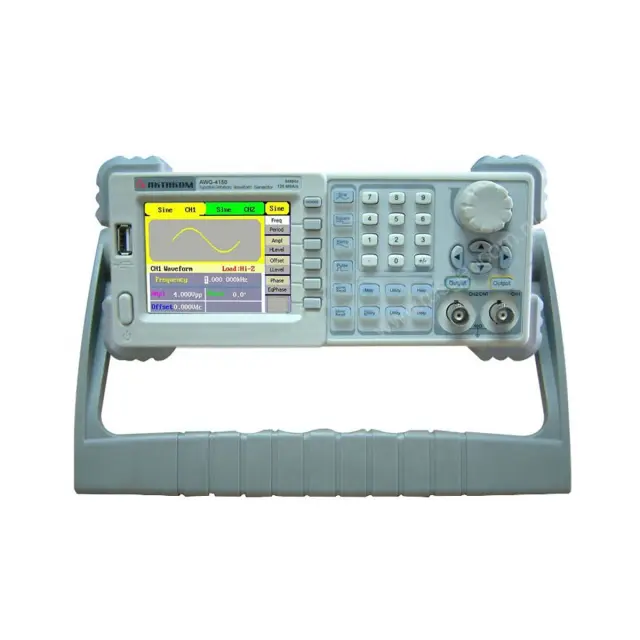

Генератор сигналов специальной формы Актаком AWG-4150
Оставить отзыв
Гарантия 3 года
Артикул 44415000 Код товара 88640
Снято с производства
Генератор сигналов специальной формы Актаком AWG-4150
Технические характеристики
AWG-4150
|
||||||
|---|---|---|---|---|---|---|
Максимальная выходная частота
|
50 МГц
|
|||||
Количество каналов
|
2
|
|||||
Форма сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы |
|||||
Частотные характеристики
|
||||||
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 50 МГц
|
||||
прямоугольный сигнал
|
1 мкГц ~ 25 МГц
|
|||||
импульсный сигнал
|
1 мкГц ~ 5 МГц
|
|||||
пилообразный и треугольный сигнал
|
1 мкГц ~ 300 кГц
|
|||||
белый шум (Гаусс)
|
полоса 5 МГц (-3дБ)
|
|||||
специальной формы
|
1 мкГц ~ 5 МГц
|
|||||
Разрешение по частоте
|
1 мкГц
|
|||||
Точность установки (18°C ~ 28°C)
|
50 ppm (90 дней), 100 ppm (1 год)
|
|||||
Синусоидальный сигнал
|
||||||
Коэффициент гармоник
|
CH1
|
CH2
|
||||
< 1 Вп-п
|
> 1 Вп-п
|
< 1 Вп-п
|
> 1 Вп-п
|
|||
DC-1 МГц
|
-55 дБн
|
-45 дБн
|
-55 дБн
|
-45 дБн
|
||
1 МГц - 5 МГц
|
-55 дБн
|
-40 дБн
|
-55 дБн
|
-40 дБн
|
||
5 МГц - 25 МГц
|
-50 дБн
|
-35 дБн
|
-50 дБн
|
-35 дБн
|
||
Общие гармонические искажения
|
<0.2% (DC ~ 20 кГц,1 Вп-п)
|
|||||
Негармонические искажения
|
< -70 дБн (DC ~ 1 МГц) |
|||||
Фазовый шум
|
-108 дБн/Гц @ 10 кГц
|
|||||
Прямоугольный сигнал
|
||||||
Время нарастания / спада
|
< 12 нс (1 кГц, 1 Вп-п)
|
|||||
Выброс
|
< 5 % (1 кГц, 1 Вп-п)
|
|||||
Коэф. заполнения
|
1 мГц ~ 10 MГц
|
20% ~ 80%
|
||||
10 мГц ~ 20 MГц
|
40% ~ 60%
|
|||||
20 мГц ~ 25 MГц
|
50%
|
|||||
Ассиметрия
|
1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения)
|
|||||
Джиттер
|
6 нс +0,1% от периода (1 кГц, 1 Вп-п)
|
|||||
Треугольный сигнал
|
||||||
Нелинейность
|
< 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
|
|||||
Симметрия
|
0 ~ 100%
|
|||||
Импульсный сигнал
|
||||||
Длительность импульса
|
20 нс ~ 2000 с , разрешение 1 нс
|
|||||
Время нарастания / спада
|
< 12 нс (1 кГц, 1 Вп-п)
|
|||||
Выброс
|
< 5%
|
|||||
Джиттер
|
6 нс +100 ppm от периода
|
|||||
Специальная форма
|
||||||
Максимальное количество точек участвующих в формировании сигнала
|
16 К
|
|||||
Вертикальное разрешение
|
14 бит
|
|||||
Частота дискретизации
|
125 Мвыб/сек
|
|||||
Время нарастания / спада
|
< 20 нс
|
|||||
Джиттер (СКЗ)
|
6 нс + 30 ppm
|
|||||
Сохранение в энергонезависимую память
|
10форм
|
|||||
Характеристики выхода
|
||||||
Канал(выход)
|
CH1
|
CH2
|
||||
Амплитуда
|
2 мВп-п -10 Вп-п (50 Ом, <10 МГц) 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц) 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц) |
2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс)
|
||||
Вертиакальное разрешение (100 кГц, синус)
|
±(1 %+1 мВп-п)
|
±(1 %+ 1 мВп-п)
|
||||
Неравномерность АЧХ (синус, 5 Вп-п)
|
0.1 дБ (<100 кГц) 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц) |
|||||
DC смещение
|
||||||
Канал(выход)
|
CH1
|
CH2
|
||||
Диапазон (DC)
|
5 В (50 Ом) 10 В (высокий импеданс)
|
1.5 В (50 Ом) 3 В (высокий импеданс)
|
||||
Погрешность
|
± (1%+1 мВ)
|
|||||
Выходной разъем
|
||||||
Канал(выход)
|
CH1
|
CH2
|
||||
Импеданс
|
50 Ом
|
50 Ом
|
||||
Защита
|
защита от короткого замыкания
|
защита от короткого замыкания
|
||||
AM Модуляция (CH1/CH2)
|
||||||
Несущая
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц)
|
|||||
Коэффициент модуляции
|
0% ~ 120%
|
|||||
ЧМ Модуляция (CH1/CH2)
|
||||||
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
|
|||||
Девиация частоты
|
0 ~ 2.5 МГц
|
|||||
ФМ Модуляция (CH1/CH2)
|
||||||
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
|
|||||
Девиация
|
0 ~ 360°
|
|||||
Частотная манипуляция (CH1/CH2)
|
||||||
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
|
|||||
Амплитудная манипуляция (CH1/CH2)
|
||||||
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
|
|||||
ШИМ модуляция(CH1/CH2)
|
||||||
Частота
|
500 мкГц ~ 20 кГц
|
|||||
Источник
|
Внутренний / Внешний
|
|||||
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|||||
Внешний
|
-6 В ~+6 В (соответствует глубине модуляции 0%~100%)
|
|||||
Режим свипирования (качания)(CH1/CH2)
|
||||||
Форма
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|||||
Закон
|
линейный / логарифмический
|
|||||
Направление
|
Вверх / Вниз
|
|||||
Время свипирования
|
1 мс ~ 500 с + 0.1%
|
|||||
Источник запуска
|
Ручной, внешний, внутренний
|
|||||
Режим пачек импульсов(CH1/CH2)
|
||||||
Форма
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|||||
Тип
|
Количество импульсов: 1 ~ 50000 , непрерывный, стробированный
|
|||||
Начальная / Конечная фаза
|
0° ~ 360°
|
|||||
Время стояния
|
1 мс ~ 500 с + 0.1%
|
|||||
Стробированный запуск
|
Внешний запуск
|
|||||
Источник запуска
|
Ручной, внешний, внутренний
|
|||||
Разъемы на передней панели
|
||||||
Внешняя модуляция
|
±6 Вп-п (5 кОм входной импеданс)
|
|||||
Внешний запуск
|
TTL уровень
|
|||||
Вход запуска
|
||||||
Уровень
|
TTL
|
|||||
Скорость нарастания
|
> 100 нс
|
|||||
Входной импеданс
|
> 10 К, DC связь
|
|||||
Время отклика
|
свипирование:< 500 мкс
|
|||||
Режим пачек
|
< 500 нс
|
|||||
Выход запуска
|
||||||
Уровень
|
TTL
|
|||||
Длительность импульса
|
> 400 нс
|
|||||
Выходной импеданс
|
> 50 Ом
|
|||||
Максимальная частота
|
1 МГц
|
|||||
SYNC выход
|
||||||
Уровень
|
TTL
|
|||||
Длительность
|
> 50 нс
|
|||||
Входной импеданс
|
> 50 Ом
|
|||||
Максимальная частота
|
2 МГц
|
|||||
Частотомер
|
||||||
Измеряемый параметр
|
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
|
|||||
Частотный диапазон
|
Один канал: 100 мГц ~ 200 МГц
|
|||||
Разрешение по частоте
|
6 разрядов/с
|
|||||
Диапазон амплитуд и чувствительность (немодулированный сигнал)
|
||||||
Авто
|
1 Гц ~ 200 MГц
|
200 мВп-пp ~ 5 Вп-п
|
||||
Ручной
|
DC связь
|
DC диапазон девиации
|
+1.5 В dc
|
|||
100 мГц ~ 100 МГц
|
20 мВскз ~ +5 Вac+dc
|
|||||
100 МГц ~ 200 МГц
|
40 мВскз ~ +5 Вac+dc
|
|||||
AC связь
|
1 Гц ~ 100 МГц
|
50 мВскз ~ +5 Вac+dc
|
||||
100 МГц ~ 200 МГц
|
100 мВскз ~ +5 Вac+dc
|
|||||
Длительность импульса и коэффициент заполнения
|
1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п)
|
|||||
Параметры входа
|
Входной импеданс
|
1 МОм
|
||||
Тип свяи
|
AC, DC
|
|||||
Чувствительность
|
> Три уровня: низкий, средний, высокий
|
|||||
Система запуска
|
Уровень запуска: ±3 В (0.1 %~ 100%)
|
|||||
Разрешение: 6 мВ
|
||||||
Установка уровня: ручной / автоматический
|
||||||
Основные характеристики
|
||||||
Тип дисплея
|
Жидкокристаллический, 3.5" TFT, 320 х 240
|
|||||
Питание
|
100~240 В АСскз,45~440 Гц, CATII
|
|||||
Интерфейс
|
USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
|
|||||
Потребляемая мощность
|
не более30 Вт
|
|||||
Рабочая температура
|
0°C...50°C
|
|||||
Габаритные размеры
|
229 х 105 х 281 мм
|
|||||
Вес
|
2,8 кг, вес в упаковочной таре 3,8 кг
|
|||||
Габариты в упаковочной таре
|
230х200х430 мм
|
|||||
Комплектация
- 1 Генератор сигналов
- 2 Кабель питания
- 3 Руководство по эксплуатации
