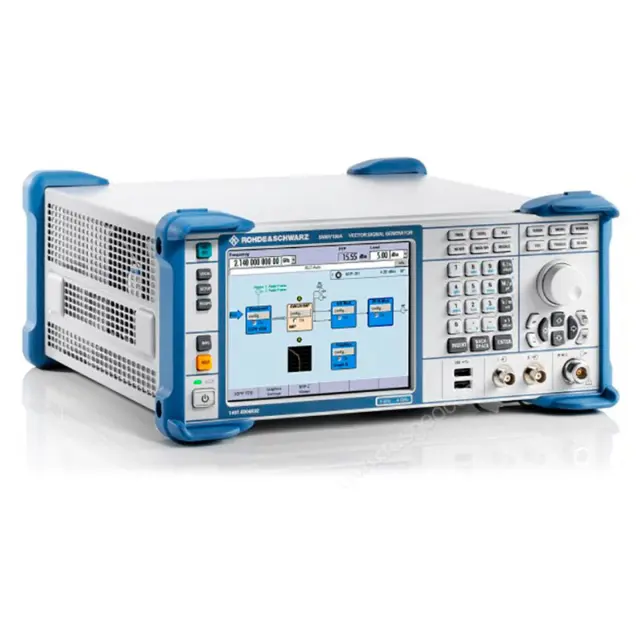

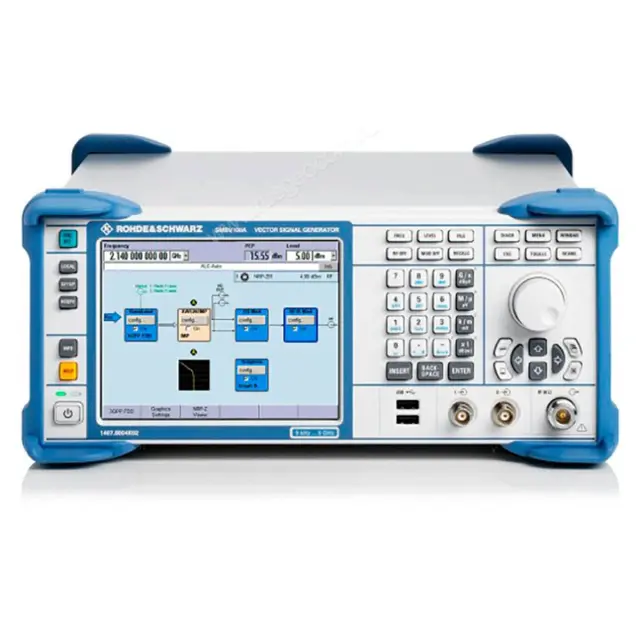

Генератор сигналов Rohde & Schwarz SMBV100A

Add a review

Госреестр 41800-09

Артикул 1407.6004.02 Код товара 97367

Генератор сигналов Rohde & Schwarz SMBV100A

генератор векторных сигналов Rohde&Schwarz SMBV100A

Характеристики

Госреестр:

41800-09

Диапазон частот:

9 кГц – 3.2 ГГц; 6 ГГц

Все характеристики

Генератор Rohde Schwarz SMBV100A обеспечивает воспроизведение незатухающей волны и сигналов с амплитудной...

Перейти к описанию

Rohde & Schwarz

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 97367

Генератор сигналов Rohde & Schwarz SMBV100A

Генератор Rohde Schwarz SMBV100A обеспечивает воспроизведение незатухающей волны и сигналов с амплитудной, частотной, фазовой или I/Q-модуляцией в диапазоне до 3,2 или 6 ГГц. Эта модель отличается высокими рабочими характеристиками и быстрой окупаемостью.

Опциональная гибкость позволяет легко наращивать функциональность - в зависимости от задач доступен набор специализированных опций для тестирования авиационной навигационной аппаратуры и ГНСС оборудования, а также радиоприемных средств DMB, DAB, XM и HD Radio. При необходимости воспроизведения сигналов повышенной сложности можно оборудовать прибор внутренним модулирующим кодером, а также опцией ARB-генератора с возможностью увеличения первоначального объема памяти и использования дополнительного съемного жесткого диска.

Особенности

Поддержка стандартов мобильной связи, беспроводных сетей и цифрового радиовещания позволяет проводить с Rohde Schwarz SMBV100A тестирование такой аппаратуры без задействования других программных или аппаратных средств.
Прямая генерация модулирующих сигналов внутренним кодером повышает скорость обработки данных, что помогает при работе со специализированными сигналами в режиме реального времени.
Опция ARB-генератора используется для синтеза предварительно рассчитанных или записанных сигналов.
Электронный аттенюатор, оборудованный защитой от перенапряжения, отличается большим ресурсом и гарантирует высокую надежность изделия при эксплуатации в производственных условиях.

Преимущества

За счет широкого набора базовых и опциональных функций генератор способен эффективно решать сложные задачи на уровне более дорогой серий SMW. Модульная конструкция позволяет просто дооснащать прибор дополнительными аппаратными опциями. Благодаря особенностям конструкции и легкости обслуживания генератора сигналов Rohde Schwarz SMBV100A не требует регулярных калибровок.

В силу высокого уровня выходного сигнала отпадает необходимость использования дополнительных усилителей для компенсации потерь и затухания сигнала при тестировании сложных систем. Быстрое переключение настроек, с изменением частоты и уровня генерируемых сигналов, существенно повышает производительность работ. Поддержка генератором сигналов режима многосегментных импульсов ускоряет серийное тестирование продукции на производстве по нескольким параметрам за счет минимизации времени простоя. Большой объем внутренней памяти, с функцией сегментирования позволяет загружать длинные и сложные тестовые последовательности, обеспечивая испытания многорежимных модулей.

Купить генератор Rohde Schwarz SMBV100A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Генератор сигналов Rohde & Schwarz SMBV100A

		Rohde Schwarz SMBV100A
Диапазон
Диапазон	R&S^®SMBV-B103
	Режим CW	9 кГц ... 3,2 ГГц
	I/Q-режим	1 МГц ... 3,2 ГГц
	R&S^®SMBV-B106
	Режим CW	9 кГц ... 6 ГГц
	I/Q-режим	1 МГц ... 6 ГГц
Время установки	режим SCPI, состояние ALC: ON, режим CW	<3 мс
	режим SCPI, состояние ALC: ON, режим I/Q	<5 мс
	режим SCPI, состояние ALC: Table	<2,5 мс
	режим SCPI, состояние ALC: S&H	<7 мс
	Режим списка	<1 мс
Уровень
Максимальная выходная мощность	1 МГц < f = 6 ГГц	>+18 дБмВт (PEP)
Абсолютная погрешность уровня	200 кГц < f = 3 ГГц	<0,5 дБ
Дополнительная погрешность уровня при ALC OFF, S&H	Этот режим используется с I/Q- и импульсной модуляцией.	<0,25 дБ
КСВН выходного импеданса в 50-омной системе	200 кГц < f = 6 ГГц	<1,8
Время установки	режим SCPI, состояние ALC: ON, режим CW	< 2,5 мс
	режим SCPI, состояние ALC: ON, режим I/Q	<5 мс
	режим SCPI, состояние ALC: Table	< 2,5 мс
	режим SCPI, состояние ALC: S&H	<7 мс
	Режим списка	< 1 мс
Обратная мощность	1 МГц < f = 1 ГГц	50 Вт
	1 ГГц < f = 2 ГГц	25 Вт
	2 ГГц < f = 6 ГГц	10 Вт
Спектральная чистота
Гармонические составляющие	f > 1 МГц; CW, уровень = 8 дБмВт	<–30 дБн
Негармонические составляющие	CW, уровень > –10 дБмВт, отстройка от несущей >10 кГц, f = 1500 МГц	<–70 дБн (ном. <–84 дБн)
Однополосный фазовый шум	отстройка от несущей 20 кГц, полоса измерения 1 Гц, CW
	f = 100 МГц	<–141 дБн (ном. –147 дБн)
	f = 1 ГГц	<–122 дБн (ном. –127 дБн)
f = 6 ГГц	<–106 дБн (ном. –112 дБн)
Широкополосный шум	режим аттенюатора AUTO для уровня > 5 дБмВт, отстройка от несущей >10 МГц, полоса измерения 1 Гц, CW	<–142 дБн
Поддерживаемые режимы аналоговой модуляции
Амплитудная модуляция		базовая модель
Частотная/фазовая модуляция		базовая модель
Максимальная девиация ЧМ	f > 3 ГГц	16 МГц
Максимальная девиация ФМ	f > 3 ГГц	160 рад.
Импульсная модуляция		дополнительно, опция R&S^®SMBV-K22
Отношение уровней включения/выключения		>80 дБ
Время нарастания/спада	10 % ... 90 % от ВЧ-амплитуды	<20 нс, 4 нс (ном.)
Минимальная длительность импульса	при использовании дополнительного импульсного генератора R&S^®SMBV-K23	10 нс
I/Q-модуляция
Поддерживаемые системы (с дополнительными опциями)	требуется генератор модулирующего сигнала R&S^®SMBV-B10	GSM/EDGE/EDGE evolution, 3GPP FDD, включая. HSPA/HSPA+, TD-SCDMA, CDMA2000^®, 1×EV-DO, EUTRA/ LTE, WiMAX IEEE 802.16-2004, Cor1-2005, 802.16e-2005 и 802.16Rev2/D3, WLAN IEEE 802.11a/b/g/n/ac, NFC A/B/F, Bluetooth^®, GPS, ГЛОНАСС, Galileo, HD Radio™³⁾, XM Radio, Sirius Radio, ЧМ-стерео / RDS, DAB / T-DMB, DVB-H/DVB-T, Tetra Release 2, многотоновый CW-сигнал
Цифровая пользовательская модуляция в реальном масштабе времени	требуется генератор модулирующего сигнала R&S^®SMBV-B10	ASK, FSK, BPSK, QPSK, QPSK со смещением 45°, OQPSK, p/4-QPSK, p/2-DBPSK, p/4-DQPSK, p/8-D8PSK, 8PSK, 8PSK EDGE, 16QAM, 32QAM, 64QAM, 256QAM, 1024QAM
Полоса I/Q-модулятора	внутренний	60 МГц, 120 МГц или 160 МГц в зависимости от опции генератора модулирующих сигналов
Полоса I/Q-модулятора	внешний	>500 МГц
Максимальная длина сигнала		32 млн отсчетов
	с опцией R&S^®SMBV-K511	256 млн отсчетов
	с опцией R&S^®SMBV-K512	1 млрд отсчетов
Разрешение ЦАП
ACLR	WCDMA 3GPP FDD, TM 1/64	69 дБн (ном.)
EVM	WCDMA 3GPP FDD, TM 1/64	0,4 % (измер.)
	WLAN IEEE 802.11 ac, 160 МГц	0,44 % (измер.)
	EUTRA/LTE	0,4 % (измер.)
Возможности подключения
Дистанционное управление		IEC/IEEE, Ethernet (ЛВС), USB
Периферийные устройства		USB 2.0
