Основные сведения

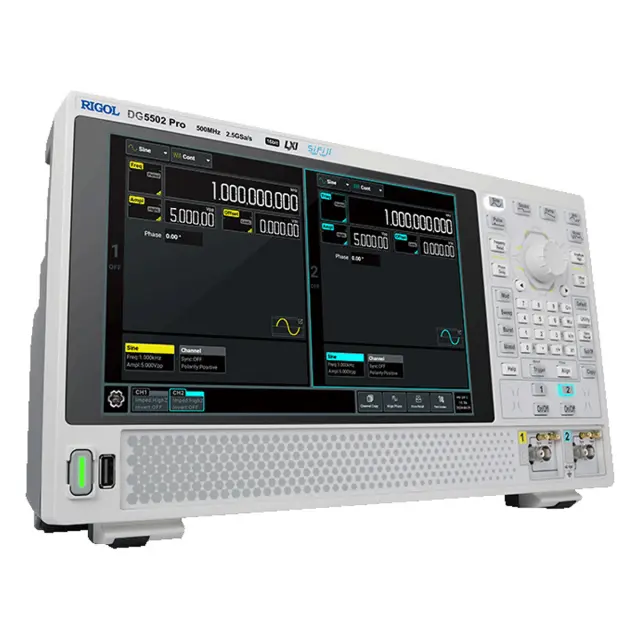

Генератор сигналов произвольной формы DG5502 Pro — это представитель нового поколения генераторов сигналов RIGOL с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2,5 Гвыб/с, выходную частоту синусоидального сигнала 350 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения.
Этот измерительный прибор обладает следующими основными техническими характеристиками:
два выходных канала, изолированных от земляной шины для исключения наводок;
разрешение по вертикали 16 бит;
максимальная частота дискретизации 2,5 Гвыб/с;
максимальная частота выходного синусоидального сигнала – 500 МГц;
максимальная частота прямоугольного сигнала 170 МГц;
время нарастания фронта 0,8 нс;
максимальная частота импульсного сигнала — 120 МГц;
минимальная длительность импульса — 4,2 нс;
встроенный генератор гармоник до 20-го порядка;
максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал);
формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;

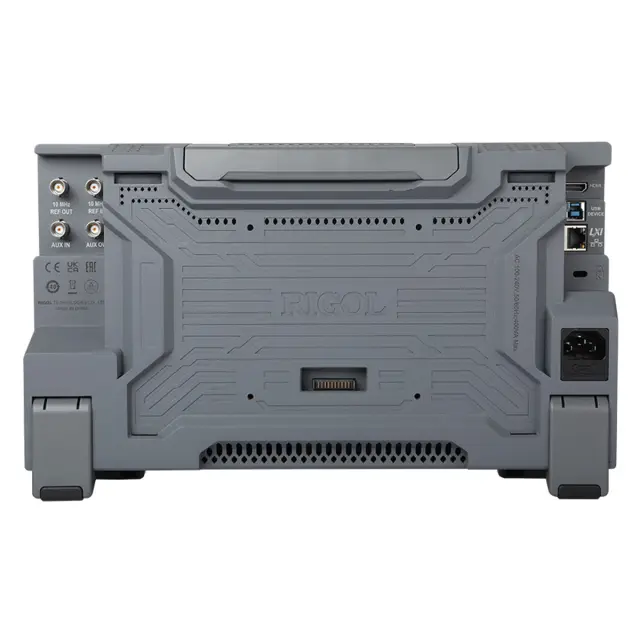

посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;

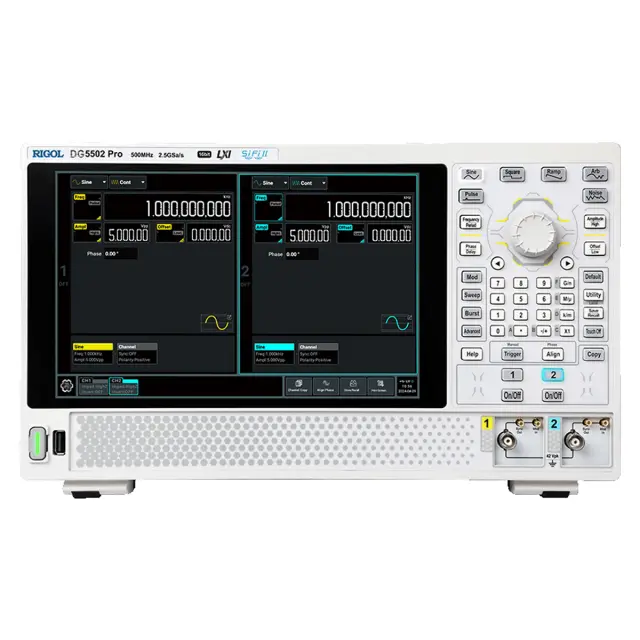

большой сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса обоих каналов;
дистанционное управление через Web Control;
вход/выход опорной частоты;
входы/выходы сигналов синхронизации;
входы внешних модулирующих сигналов;
коммуникационные интерфейсы USB, LAN, HDMI.
Применение:
Разработка, отладка и ремонт электронных устройств, средств связи и НЧ/СЧ/ВЧ-изделий;
Тестирования в "полевых условиях";
Функциональное тестирование;
Лабораторные исследования;
Сервисное обслуживание;
Обучение.
Назначение:
Продукт предназначен для разработки, производства, осуществления учебной и научной деятельности с целью проведения измерений параметров электронных компонентов и устройств в лабораторных и "полевых" условиях эксплуатации.
