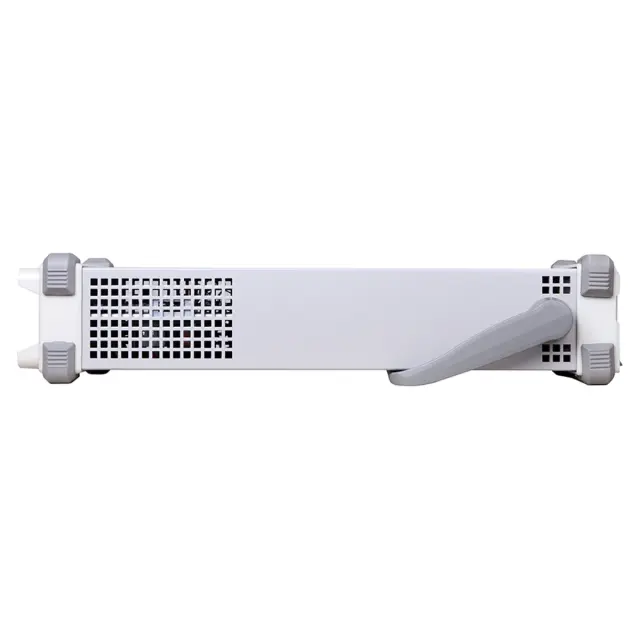

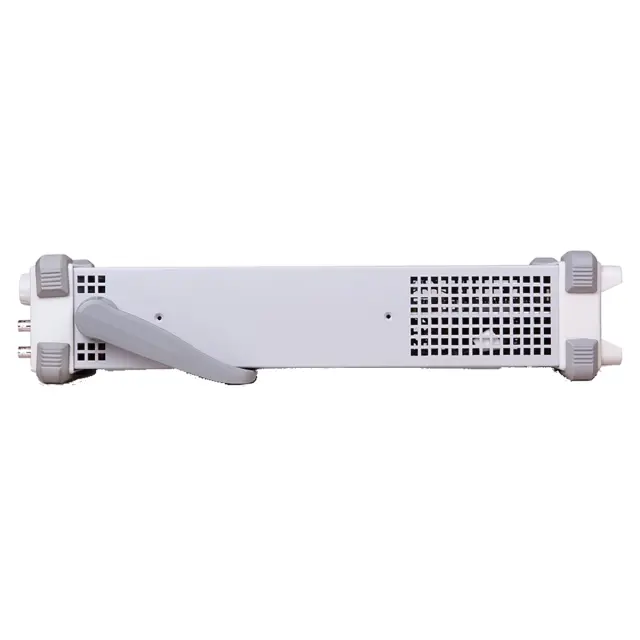

Генератор сигналов произвольной формы RIGOL DG5102

Add a review

Гарантия 3 года

Госреестр 96585-25

Артикул DG5102 Код товара 119894

RIGOL DG5102 - генератор функц./сигн. произвольной формы

Характеристики

Госреестр:

96585-25

Диапазон частот:

100 МГц

Количество каналов:

Все характеристики

Генератор стандартных функций и сигналов произвольной формы Rigol DG5102 – универсальный лабораторный...

Перейти к описанию

Rigol

Под заказ

596 762 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 119894

Генератор сигналов произвольной формы RIGOL DG5102

596 762 ₽

Генератор стандартных функций и сигналов произвольной формы Rigol DG5102 – универсальный лабораторный прибор в мобильном исполнении, отличающийся от младших серий улучшенными характеристиками и расширенным перечнем рабочих режимов, что позволяет эффективно решать задачи разного профиля в ходе разработки, производства и отладки оборудования. Генератор сигналов оснащен двумя независимыми каналами с верхней границей частотного диапазона 100 МГц. Функциональные возможности устройства могут быть расширены путем доукомплектования опциональными модулями.

Функциональные возможности

Стандартно генератор Rigol DG5102 способен выдавать базовый перечень сигналов из 14 наиболее востребованных форм, записанных в памяти, а также воспроизводить другие формы с подключаемого носителя. Поддерживаются режимы свипирования, формирования импульсов, пакетных сигналов и кодовых последовательностей в соответствии с выбранным шаблоном.

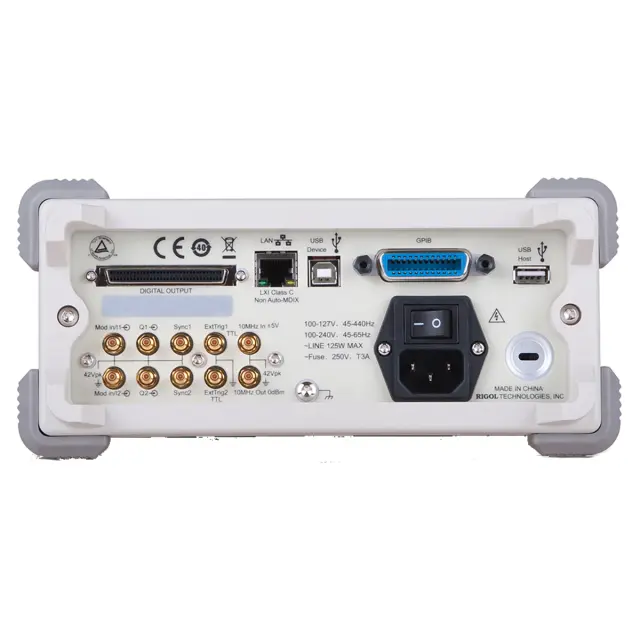

Главным преимуществом серии Rigol DG5000 по сравнению с младшими линейками семейства DG является наличие встроенного IQ модулятора. Эта модель оборудована отдельными входами для подачи синфазной и квадратурной составляющих для каждого канала, которые размещены на задней панели рядом с коннекторами для внешнего запуска и тактирования. В режиме IQ при работе от внутреннего источника модуляции Rigol DG5102 способен формировать квадратурные сигналы до 64 разряда, сигналы с фазовой манипуляцией до 16 уровня либо с параметрами, заданными пользователем. Отображение IQ-карты возможно в графическом режиме, что повышает наглядность, а также в табличном виде – для упрощения ввода цифровых параметров.

Опционально могут быть реализованы функции перескока по частоте и воспроизведения смешанных сигналов, с выводом логических составляющих через разъем DIGITAL OUTPUT с тыльной стороны корпуса.

Особенности Rigol DG5102

Независимые каналы можно задействовать по отдельности, с индивидуальными настройками.

Дистанционное управление может быть реализовано при прямом подключении к ПК через USB порт, либо при использовании устройства в сетевом режиме, при задействовании интерфейса LAN или GPIB.

Поддержка функции TMC позволяет напрямую считывать списанные осциллограммы с цифрового осциллографа соответствующего типа и воспроизводить их без промежуточных преобразований, что повышает точность восстановления формы.

Купить генератор сигналов произвольной формы RIGOL DG5102, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Генератор сигналов произвольной формы RIGOL DG5102

	RIGOL DG5102
Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 100 МГц
	прямоугольный сигнал		1 мкГц ~ 100 МГц
	импульсный сигнал		1 мкГц ~ 50 МГц
	пилообразный сигнал		1 мкГц ~ 3 МГц
	специальной формы		1 мкГц ~ 50 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±1 ppm
Синусоидальный сигнал
Гармонические искажения	< -45 дБн (≤100 МГц, 0 дБм) < -35 дБн (>100 МГц, 0 дБм)
Общие гармонические искажения	< 0,5% (10 Гц ~ 20 кГц, 0 дБм)
Негармонические искажения	< -50 дБн (≤100 МГц, 0 дБм) < -50 дБн+6дБн/октава (≤100 МГц, 0 дБм)
Фазовый шум	-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 2,5 нс (1 Вп-п)
Выброс	< 5 % (1 Вп-п)
Коэф. заполнения	≤ 10 MГц		20% ~ 80%
	10 мГц ~ 40 MГц		40% ~ 60%
	> 40 MГц		50%
Ассиметрия	1% период +5 нс
Джиттер (СКЗ)	10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц)
Пилообразный сигнал
Нелинейность	< 0,5%
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	от 4 нс до 1000000 с
Время нарастания / спада	4 нс...1 мс
Период	от 20 нс до 1000000 с
Выброс	< 5 %
Джиттер (СКЗ)	10 ppm + 500 пс (1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	2...16 М (нормальный режим) 2...128 М (режим воспроизведения)
Вертикальное разрешение	14 бит
Частота дискретизации	1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения)
Время нарастания	≤ 3 нс (1 Вп-п)
Джиттер (СКЗ)	3 нс
Интерполяция	выключена, линейная, Sinc
Способ редактирования	по точкам, сегментами
Энергонезависимая память	1 Гб
Характеристики выхода
Амплитуда (50 Ом)	5 мВп-п - 10 Вп-п
Точность установки (1 кГц, 10 мВп-п, синус)	±(1%+1 мВп-п)
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом)	±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц)
Единицы установки	Вп-п, Вскз, дБм, высокий / низкий уровень
Разрешение	0,1 мВ или 4 цифры
Смещение (50 Ом)
Диапазон	±5 Впик АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс	50 Ом
Изоляция	42 Впик макс. относительно земли
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH)
Полоса	1,5 МГц~100 МГц
Частота скачков	от 1 скачк/сек до 12,5 М скачк/сек
Кол-во частот	4096
Длина последлвательности	4096
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM, IQ
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
IQ манипуляция
Несущая	синус (≤200 МГц)
Источник	внутренний / внешний
Шаблон кода (передаваемый код)	псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
Тип преобразования IQ	4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
Скорость передачи кода	от 1 бит/с до 1 М бит/с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 1 мкГц до 120 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 85 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	от 1 мкГц до 250 МГц
Направление	вверх / вниз
Время свипирования	от 1 мс до 300 с
Время стояния / возврата	от 0 мс до 300 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Другие входы/выходы
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	от 80 мВп-п до 10 Вп-п
Время блокировки	< 2 c
Сдвиг фазы опорного сигнала
Диапазон	от 0° до 360°
Разрешение	0,001° (произвольная форма); 0,03° (другие формы)
Выход внутреннего опорного сигнала
Частота	10 МГц
Уровень	632 мВп-п (0 дБм)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом, номинальное значение
Время программирования
Время настройки	USB 2.0	LAN	GPIB
Изменение функции	500 мс	510 мс	510 мс
Изменение частоты	50 мс	50 мс	50 мс
Изменение амплитуды	300 мс	310 мс	310 мс
Выбор пользовательской формы сигнала	500 мс	510 мс	510 мс
Скорость загрузки произвольной формы (цифровая передача)	1 М точек/сек
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~240 В АСскз, 45~65 Гц
Интерфейс	USB устройство, USB host (2), GPIB, LAN (LXI Class C)
Потребляемая мощность	не более 125 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	230 х 106 х 501 мм
Вес	4,3 кг / 5,84 кг (с упаковкой)

Комплектация

1 Генератор сигналов произвольной формы RIGOL DG5102
2 Шнур питания
3 USB кабель
4 BNС кабель
5 Диск с ПО и документацией
6 Кабель SMB(розетка) на BNC(вилка), 1 метр

Документация

pdf

Технические характеристики

LNK

Сведения об утвержденном типе средств измерений в информационном фонде
