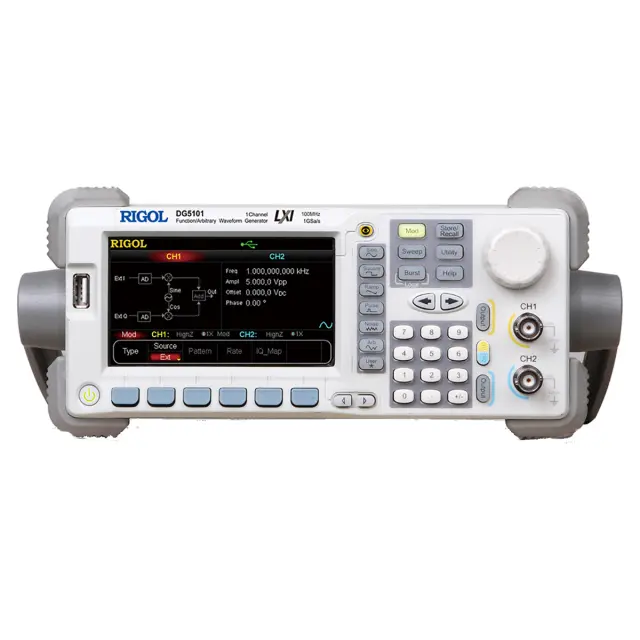

Генератор сигналов произвольной формы RIGOL DG5101

Add a review

Гарантия 3 года

Госреестр 96585-25

Артикул DG5101 Код товара 119895

RIGOL DG5101 - генератор функц./сигн. произвольной формы

Характеристики

Госреестр:

96585-25

Диапазон частот:

100 МГц

Количество каналов:

Все характеристики

Генератор стандартных функций и сигналов произвольной формы Rigol DG5101 – одноканальная модель с рабочим...

Перейти к описанию

Rigol

Под заказ

504 189 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 119895

Генератор сигналов произвольной формы RIGOL DG5101

504 189 ₽

Генератор стандартных функций и сигналов произвольной формы Rigol DG5101 – одноканальная модель с рабочим диапазоном 100 МГц, относящаяся к лабораторным приборам класса High-End. Благодаря реализации разных режимов работы оборудование способно заменить собой целый набор специализированных генерирующих устройств.

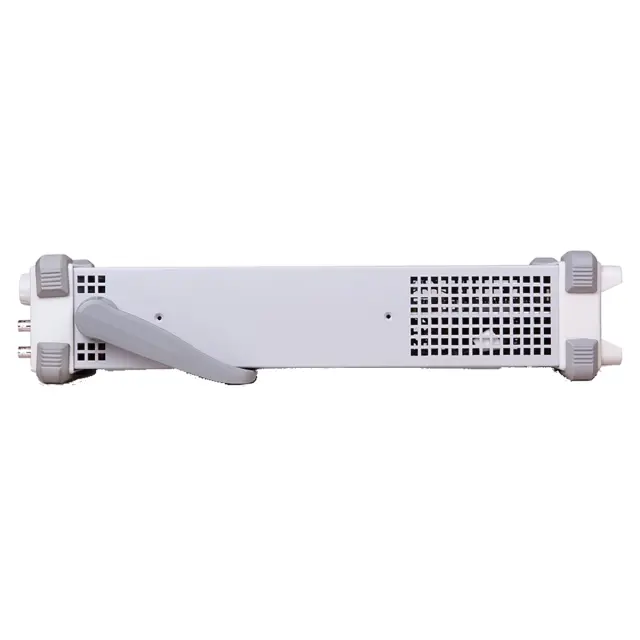

От младших линеек серии DG модели серии 5000 отличаются наличием встроенного IQ-модулятора и поддержкой режима скачкообразной перестройки частоты, за счет чего расширены их функциональные возможности. Генератор сигналов выполнен в переносном варианте и, при необходимости, может монтироваться в стойку с использованием опционального крепежного набора, для чего предусмотрена возможность снятия поворотной ручки и угловых демпфирующих опор-накладок.

Функциональные особенности

За счет изменяемой частоты дискретизации, которая может регулироваться в пределах до 1 Гвыб/с в процессе генерации с 1-процентным разрешением установки амплитуды, генератор Rigol DG5101 обеспечивает высокую точность формирования низко- и высокочастотных сигналов. Прибор может воспроизводить стандартные формы сигналов с наложением модуляции или свипирования, а также формировать импульсы и пакеты. Поддержка нескольких вариантов кодоимпульсной модуляции, которая может осуществляться встроенными и внешними средствами, дает возможность использовать оборудование в качестве источника сигналов QAM до 64 уровня и PSK до 16 порядка включительно при диагностике и отладке аналоговой и цифровой телевизионной, коммуникационной и прочей аппаратуры.

Расширенный набор интерфейсов

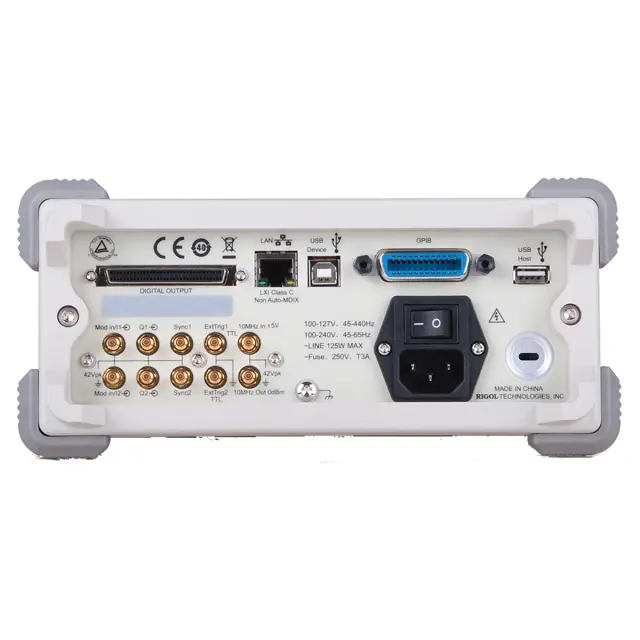

Rigol DG5101 оборудован портами USB, LAN стандарта LXI и GPIB, и поддерживает типовые драйверы Visa. Таким образом обеспечивается простота подключения к ПК для реализации дистанционного управления и интеграции в состав испытательных систем и измерительных комплексов.

Дополнительные функции

При установке опционального логического модуля с дополнительными 16 цифровыми каналами становится доступен режим формирования смешанных сигналов.

Аппаратная опция скачкообразной перестройки частоты, с минимальным интервалом скачка в 80 нс, позволяет реализовать разные сценарии тестирования сетей беспроводной передачи данных.

Внешний амплитудный усилитель, управляемый через USB хост, с поддержкой удаленной сетевой настройки, позволяет формировать сигналы повышенной мощности, исключая необходимость задействования дополнительных усилительных средств.

Купить генератор сигналов произвольной формы RIGOL DG510, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Генератор сигналов произвольной формы RIGOL DG5101

	RIGOL DG5101
Максимальная выходная частота	100 МГц
Количество каналов	1
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 100 МГц
	прямоугольный сигнал		1 мкГц ~ 100 МГц
	импульсный сигнал		1 мкГц ~ 50 МГц
	пилообразный сигнал		1 мкГц ~ 3 МГц
	специальной формы		1 мкГц ~ 50 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±1 ppm
Синусоидальный сигнал
Гармонические искажения	< -45 дБн (≤100 МГц, 0 дБм)
Общие гармонические искажения	< 0,5% (10 Гц ~ 20 кГц, 0 дБм)
Негармонические искажения	< -50 дБн (≤100 МГц, 0 дБм)
Фазовый шум	-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 2,5 нс (1 Вп-п)
Выброс	< 5 % (1 Вп-п)
Коэф. заполнения	≤ 10 MГц		20% ~ 80%
	10 мГц ~ 40 MГц		40% ~ 60%
	> 40 MГц		50%
Ассиметрия	1% период +5 нс
Джиттер (СКЗ)	10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц)
Пилообразный сигнал
Нелинейность	< 0,5%
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	от 4 нс до 1000000 с
Время нарастания / спада	4 нс...1 мс
Период	от 20 нс до 1000000 с
Выброс	< 5 %
Джиттер (СКЗ)	10 ppm + 500 пс (1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	2...16 М (нормальный режим) 2...128 М (режим воспроизведения)
Вертикальное разрешение	14 бит
Частота дискретизации	1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения)
Время нарастания	≤ 3 нс (1 Вп-п)
Джиттер (СКЗ)	3 нс
Интерполяция	выключена, линейная, Sinc
Способ редактирования	по точкам, сегментами
Энергонезависимая память	1 Гб
Характеристики выхода
Амплитуда (50 Ом)	5 мВп-п - 10 Вп-п
Точность установки (1 кГц, 10 мВп-п, синус)	±(1%+1 мВп-п)
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом)	±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц)
Единицы установки	Вп-п, Вскз, дБм, высокий / низкий уровень
Разрешение	0,1 мВ или 4 цифры
Смещение (50 Ом)
Диапазон	±5 Впик АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс	50 Ом
Изоляция	42 Впик макс. относительно земли
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH)
Полоса	1,5 МГц~100 МГц
Частота скачков	от 1 скачк/сек до 12,5 М скачк/сек
Кол-во частот	4096
Длина последлвательности	4096
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM, IQ
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
IQ манипуляция
Несущая	синус (≤200 МГц)
Источник	внутренний / внешний
Шаблон кода (передаваемый код)	псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
Тип преобразования IQ	4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
Скорость передачи кода	от 1 бит/с до 1 М бит/с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 1 мкГц до 120 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 85 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	от 1 мкГц до 100 МГц
Направление	вверх / вниз
Время свипирования	от 1 мс до 300 с
Время стояния / возврата	от 0 мс до 300 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Другие входы/выходы
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	от 80 мВп-п до 10 Вп-п
Время блокировки	< 2 c
Сдвиг фазы опорного сигнала
Диапазон	от 0° до 360°
Разрешение	0,001° (произвольная форма); 0,03° (другие формы)
Выход внутреннего опорного сигнала
Частота	10 МГц
Уровень	632 мВп-п (0 дБм)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом, номинальное значение
Время программирования
Время настройки	USB 2.0	LAN	GPIB
Изменение функции	500 мс	510 мс	510 мс
Изменение частоты	50 мс	50 мс	50 мс
Изменение амплитуды	300 мс	310 мс	310 мс
Выбор пользовательской формы сигнала	500 мс	510 мс	510 мс
Скорость загрузки произвольной формы (цифровая передача)	1 М точек/сек
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~240 В АСскз, 45~65 Гц
Интерфейс	USB устройство, USB host (2), GPIB, LAN (LXI Class C)
Потребляемая мощность	не более 125 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	230 х 106 х 501 мм
Вес	4,3 кг / 5,84 кг (с упаковкой)

Комплектация

1 Генератор сигналов произвольной формы RIGOL DG510
2 Шнур питания
3 USB кабель
4 BNС кабель
5 Диск с ПО и документацией
6 Кабель SMB(розетка) на BNC(вилка), 1 метр
