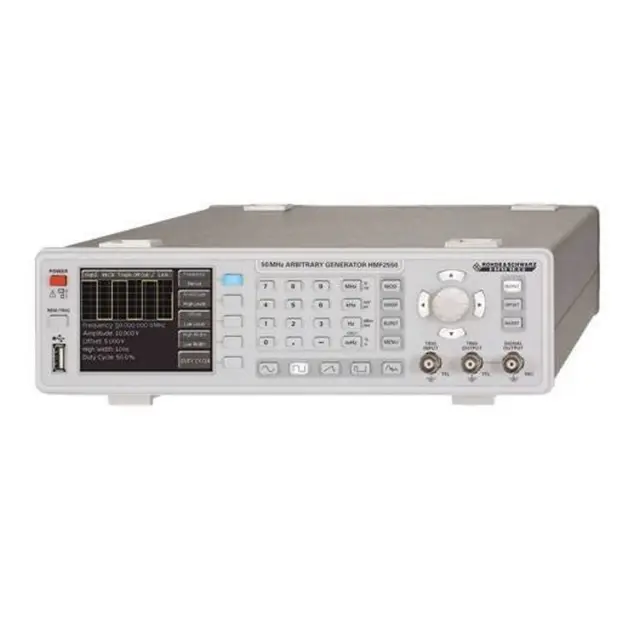

Генератор сигналов произвольной формы Rohde Schwarz HMF2550

Генератор сигналов R&S HMF — настольный лабораторный прибор AWG (Arbitrary waveform generator) производства компании ROHDE&SCHWARZ GROUP. Данная линейка приборов была создана для моделирования электромагнитных колебаний стандартных форм, произвольной формы и колебаний с различными видами модуляции.

Отличительной особенностью AWG, представляющих собой сложную систему воспроизведения, является возможность создавать любые формы переменных сигналов, необходимых для тестирования радиоэлектронной аппаратуры различного назначения.

К стандартным формам тестовых электромагнитных колебаний, занесенных в память R&S HMF, относятся:

• синусоидальные;
• меандры;
• прямоугольные с регулируемой скважностью;
• треугольные;
• пилообразные;
• импульсные и т.д.

Помимо стандартных сигналов в памяти прибора находится большое количество запрограммированных сигналов, такие как розовый и белый шум.

Вариативность

Гибкое управление параметрами сигналов в Rohde & Schwarz HMF обеспечивается за счет применения различных режимов модуляций сигналов – амплитудной (АМ), частотной (ЧМ), фазовой (ФМ), широтно-импульсной (ШИМ), а также частотной манипуляции. Сигналы произвольной формы задаются через внешний компьютер с помощью фирменного программного обеспечения, в котором используются как математические зависимости, так и графические изображения сигналов.

Инновации

В основу работы R&S HMF положен инновационный метод DDS прямого цифрового синтеза (Direct Digital Synthesis) тактовой частоты, с которой дискретные выборки, представляющие собой последовательность измеренных напряжений вдоль графика сигнала, извлекаются из ОЗУ генератора, в которое ранее были занесены. Цифровая информация далее поступает на вход ЦАП (цифро-аналоговый преобразователь), а затем в преобразованном аналоговом виде через выходной усилитель с фильтром и аттенюаторы подается на выходной разъем устройства. Технология DDS позволяет оперативно перестраивать частоту, упростить программирование фазовых и частотных изменений.

Основные достоинства генератора R&S HMF:

• множество запрограммированных форм сигналов;
• малошумящий усилитель;
• импульсный режим с регулируемым временем нарастания;
• Разнообразие настроек параметров модуляции;
• быстрая загрузка генератора;
• безвентиляторная конструкция.

Управление режимами работы и выбор параметров, которые осуществляет генератор R&S HMF, происходит как вручную, так и дистанционно через ПК, связь с которым обеспечивается посредством USB входа и подключаемых опционально LAN, GPIB интерфейсов.

Генераторы этой серии широко применяются в ремонте, настройке и разработке радиоаппаратуры, а также в учебных целях.

Купить генератор сигналов R&S HMF вы можете в двух модификациях HMF2525 и HMF2550, которые отличаются частотным диапазоном синусоидального сигнала – до 25 МГц и до 50 МГц соответственно.
