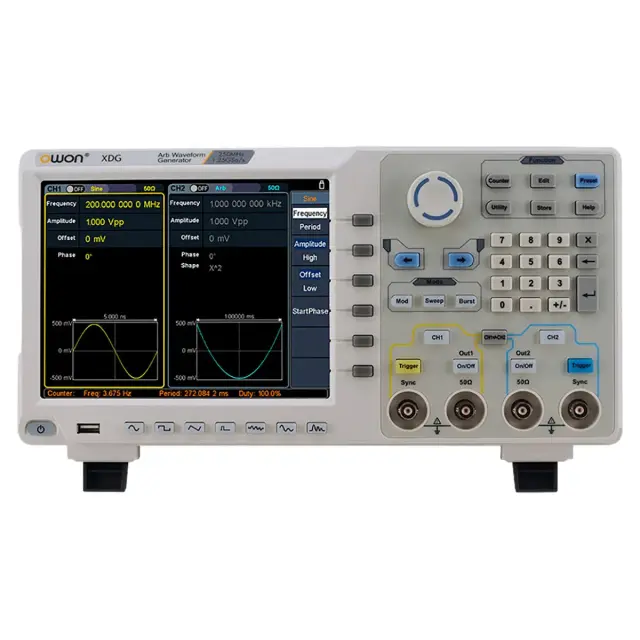

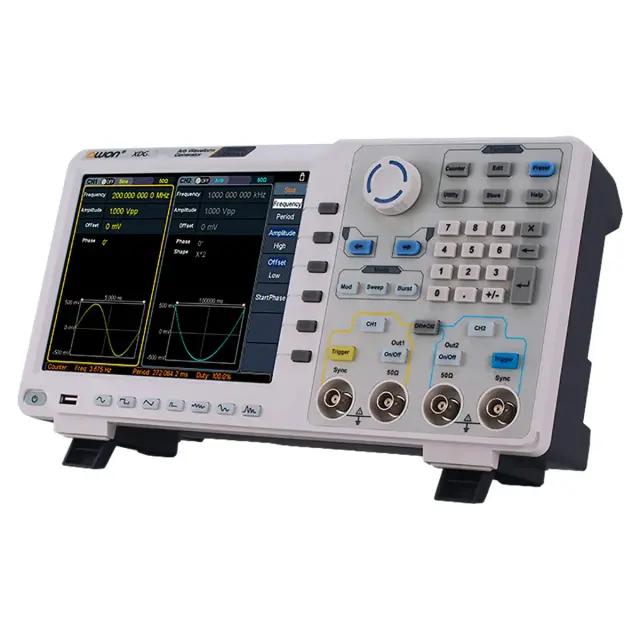

Генератор сигналов OWON XDG3082

О товаре
Характеристики

Генератор сигналов OWON XDG3082, частотный диапазон которого составляет 80 МГц, характеризуется высокой производительностью и наглядностью, позволяя эффективно решать широкий круг лабораторных задач за счет поддержки большого перечня модуляций. Благодаря повышенной, по сравнению с изделиями младшей линейки XDG2000, частоте дискретизации, он способен точнее воспроизводить форму сложных сигналов, реализуя технологию прямого цифрового синтеза, а 8-дюймовый сенсорный дисплей обеспечивает гибкость и интуитивную понятность управления. Прибор выполнен в компактном корпусе глубиной всего 9 см и предназначен для настольного размещения, для реализации дистанционного управления с подключением к ПК предусмотрены порты USB и LAN.

Функциональные возможности

Генератор сигналов способен выдавать шесть стандартных видов и 152 типовых произвольных предустановленных сигналов, которые для упрощения настроек сгруппированы в 8 классов по сфере применения. Для создания индивидуальных сигналов с пользовательскими параметрами устройство оснащается встроенным редактором, с возможностью использования стандартных форм в качестве начальных шаблонов. Также изделие комплектуется диском с ПО Waveform Editor для решения таких задач с помощью ПК.

Внутренняя память позволяет сохранять 32 смоделированных пользователем сигналов, а также записывать до 16 наборов настроек для последующего быстрого вызова. Также поддерживается возможность хранения настроечных данных в формате CFG и пользовательских форм в файлах BIN на съемном USB-носителе, с помощью которого также можно производить обновление встроенного ПО прибора. Доступно прямое копирование файлов с подключенного накопителя в память генератора.

Особенности OWON XDG3082

Два выходных канала, каждый их которых оснащен собственным контуром для синхронизации на передней панели, поддерживают быстрое копирование настроек для дублирования параметров, а также синхронизацию по частоте и амплитуде и фазовое выравнивание через соответствующее меню с прямым доступом.
Для контроля частотных параметров сигналов в диапазоне до 200 МГц генератор оборудован встроенным 7-разрядным частотомером.
Выбор стандартных сигналов: синусоидального, прямоугольного, пилообразного импульсного, шумового и гармонического до 16 порядка, а также задействование режима выдачи произвольных форм производится путем нажатия кнопок под экраном, включение подсветки которых сигнализирует об активации соответствующей функции.

Купить генератор сигналов OWON XDG3082, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	OWON XDG3082
Количество каналов	2
Частотный выход	80 МГц
Частота дискретизации	1,25 Гвыб / с
Вертикальное разрешение	14 бит
Стандартная форма волны	синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая
Произвольная форма сигнала	экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала
Поддержка SCPI и LabVIEW	есть
Функция хранения осциллограмм	есть
Частота (разрешение 1 мкГц)
Синус	1 мкГц - 80 МГц
Квадрат	1 мкГц - 30 МГц
Пульс	1 мкГц - 25 МГц
Рампа	1 мкГц - 5 МГц
Гармонический	1 мкГц - 40 МГц
Шум (-3 дБ, типично)	120 МГц
Произвольная форма	встроенная форма сигнала: 1 мкГц - 15 МГц определяемая пользователем форма сигнала: 1 мкГц - 50 МГц
Точность	± 1 ppm, 0 - 40 °C
Длина сигнала	1 М
Амплитуда
На нагрузку 50 Ом	1 мВ (размах) - 10 В (размах) (≤ 40 МГц) 1 мВ (размах) - 5 В (размах) (≤ 80 МГц) 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц) 1 мВ (размах) - 1 В (размах) (≤ 250 МГц)
В разомкнутую цепь или с высоким Z	2 мВ (размах) - 20 В (размах) (≤ 40 МГц) 2 мВ (размах) - 10 В (размах) (≤ 80 МГц) 2 мВ (размах) - 5 В (размах) (≤ 120 МГц) 2 мВ (размах) - 2 В (размах) (≤ 250 МГц)
Разрешение	1 мВ или 4 цифры
Сопротивление нагрузки	50 Ом
Смещение постоянного тока	диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2) диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2) точность: ± (1% от \|настройки\| + 1 мВ + амплитуда Vpp x 0,5 %) разрешение: 1 мВ или 4 цифры
Чистота синусоидального спектра
Гармонические искажения, типовые (0 дБ)	постоянный ток - 1 МГц: <- 65 дБц 1 - 10 МГц: <- 60 дБц 10 - 120 МГц: <- 50 дБц 120 - 200 МГц: <- 45 дБц
Полное гармоническое искажение	< 0,05 %, от 10 Гц до 20 кГц, 1 В (размах)
Ложные (негармонические), типичные (0 дБ)	≤ 10 МГц: <-70 дБц > 10 МГц: <- 70 дБц + 6 дБ / октава
Фазовый шум, типичный (0 дБм, отклонение 10 кГц)	10 МГц: ≤- 110 дБц / Гц
Квадрат
Время нарастания / падения	< 5 нс
Перерегулирование	< 3 %
Рабочий цикл	50 % (фиксированная)
Джиттер (среднеквадратичное значение)	300 пс + 100 ppm
Пульс
Ширина импульса	12 нс – 996875 с
Время ведущего / заднего фронта	≧ 7 нс
Перерегулирование	< 3 %
Джиттер (среднеквадратичное значение)	300 пс + 100 ppm
Рампа
Линейность	≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %)
Симметрия	от 0% до 100%
Гармонический
Гармонический порядок	≤ 16
Гармонический тип	четный, нечетный, все, пользователь
Гармоническая амплитуда	может быть установлен для всех гармоник
Гармоническая фаза	может быть установлен для всех гармоник
Произвольный
Длина сигнала	2 балла - 1 миллион баллов
Вертикальное разрешение	14 бит
Минимальное время нарастания/спада	< 7 нс
Джиттер (среднеквадратичное значение)	3 нс
Модуляция
Форма волны модуляции	AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим
AM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Глубина	0,0% - 100,0%
Модулирующая частота	2 мГц – 100 кГц
FM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Модулирующая частота	2 мГц – 100 кГц
PM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение фазы	0° - 180°
Модулирующая частота	2 мГц - 100 кГц
PWM
Форма сигнала несущей	пульс
Источник	внутренний / внешний
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение ширины	0 - минимум (скважность импульсов, 100% - скважность импульсов)
Модулирующая частота	2 мГц - 100 кГц
FSK / 3FSK / 4FSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	квадратный с рабочим циклом 50 %
Ключевая частота	2 мГц - 100 кГц
PSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	квадратный с рабочим циклом 50 %
Ключевая частота	2 мГц - 1 МГц
OSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний
Модулирующая форма волны	квадратный с рабочим циклом 50 %
Ключевая частота	2 мГц - 1 МГц
ASK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний / внешний
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	2 мГц - 1 МГц
BPSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Источник	внутренний
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	2 мГц - 1 МГц
Sweep
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Тип	линейный и логарифмический
Направление	вверх и вниз
Время развертки	от 1 мс до 500 с, ± 0,1 %
Источник триггера	внутренний, внешний и ручной
Burst
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Количество импульсов	период от 1 до 50 000, бесконечный, стробирование
Внутренний период	10 нс - 500 с
Закрытый источник	внешний триггер
Частотомер
Функция	период частоты, +ширина, -ширина, +обязанность и -обязанность
Диапазон частот	100 - 200 МГц
Разрешение по частоте	7 цифр
Общие характеристики
Дисплей	сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей
Ввод / вывод	частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала

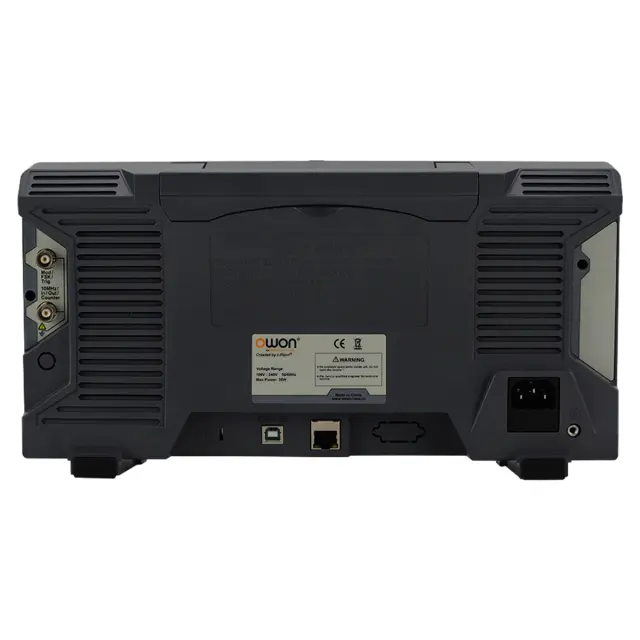

Интерфейс	USB-хост, USB-устройство и LAN
Размер	340 х 177 х 90 мм
Вес	2,5 кг
