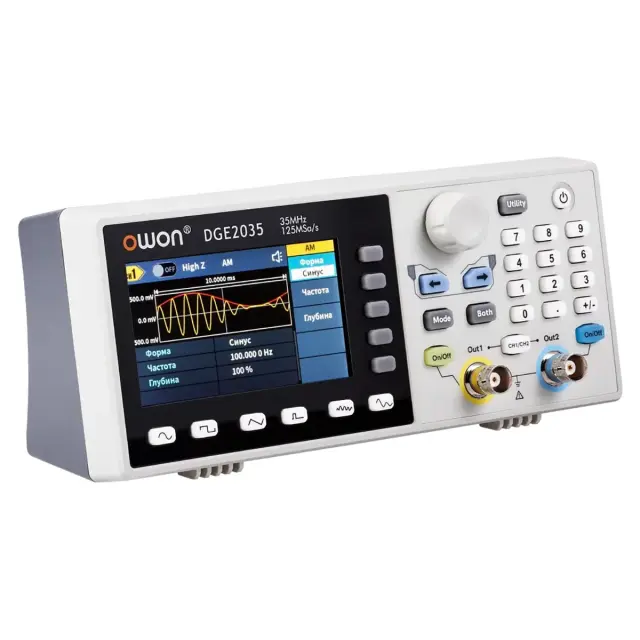

Генератор сигналов OWON DGE2035

Генератор сигналов OWON DGE2035 представляет собой компактный лабораторный прибор весом всего 0,5 кг, который можно применять в настольном варианте или задействовать как мобильное средство диагностики и тестирования. Обеспечивая воспроизведение по двум каналам стандартных и произвольных форм, в том числе пользовательских, с вертикальным разрешением 14 бит при частоте дискретизации до 125 Мвыб./с, он может использоваться для проверки и отладки разнотипного оборудования в частотном диапазоне до 35 МГц.

Функциональные возможности

Двухканальный генератор сигналов способен воспроизводить 5 видов стандартных сигналов, с регулировкой частоты, амплитуды, смещения, а при задействовании одновременно двух каналов – разности фаз. Реализована возможность наложения линейного и логарифмического свипирования и модуляций AM, FM, PM и FSK частотой до 100 кГц встроенными средствами. Также обеспечивается моделирование более 150 сигналов произвольных форм. Индивидуальные пользовательские сигналы можно формировать на ПК, используя для этого бесплатное ПО Waveform Editor, которое доступно на сайте производителя.

Конструкционное исполнение

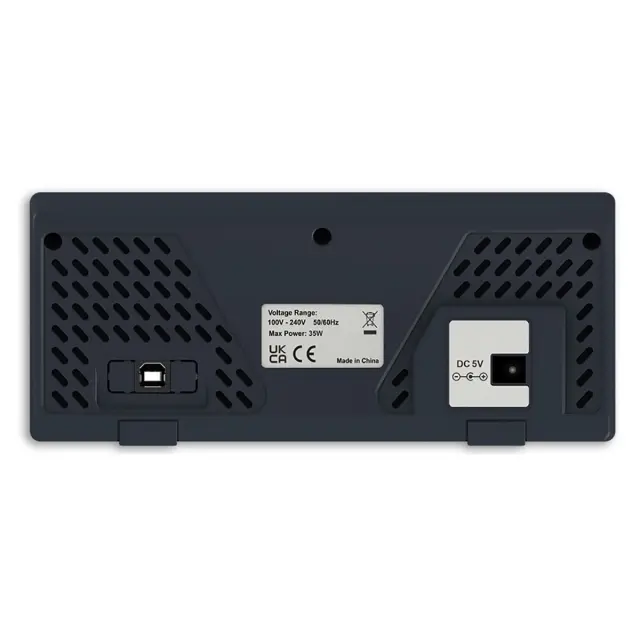

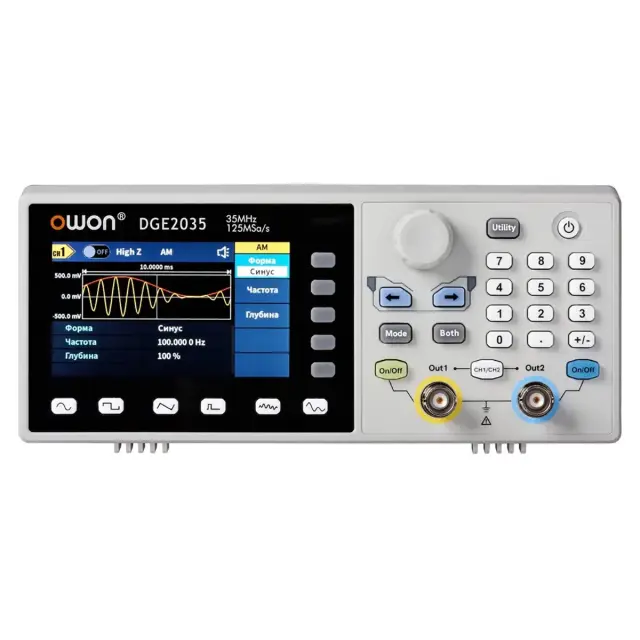

Для отображения визуальных данных генератор OWON DGE2035 оборудуется 3,6-дюймовым цветным дисплеем, на который выводятся параметры сигнала в цифровом виде и графическое изображение его формы. Для настройки служит цифровая панель, верньер для тонкой регулировки и навигации, а также функциональные клавиши. Для исключения случайного нажатия кнопка включения-выключения прибора размещена в углублении. Выходные коннекторы вынесены на переднюю панель, упрощая работу с изделием в ограниченных пространствах. Питание изделия осуществляется от внешнего 5-вольтового источника постоянного тока, в качестве которого можно использовать как сетевой адаптер, так и повербанк с выходом 2 А, задействуя соответствующий кабель-переходник.

Особенности OWON DGE2035

• Энергонезависимая память не только обеспечивает хранение предустановленных стандартных и произвольных сигналов, но и позволяет записывать 16 форм, созданных или отредактированных пользователем на ПК, которые можно многократно воспроизводить в последующем.
• Функция формирования пакетных сигналов дает возможность производить тестирование цифровых схем, отслеживая их параметры при переходных процессах.
• USB-интерфейс поддерживает режимы PC и USB TMC, обеспечивая возможность работы прибора с ПК в режиме моделирования сигналов или реализуя дистанционное управление генератором с помощью команд SCPI.

Купить генератор сигналов OWON DGE2035, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
