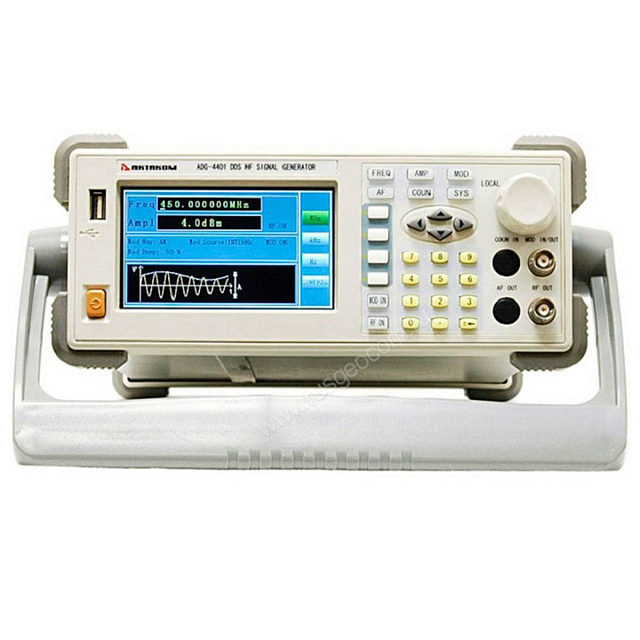

Генератор сигналов функциональный Актаком ADG-4401

Add a review

Гарантия 1 год и 2 месяца

Артикул 44440100 Код товара 92485

Генератор сигналов функциональный Актаком ADG-4401

Характеристики

Диапазон частот:

9 кГц – 450 МГц

Все характеристики

Генератор ADG-4401 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник...

Перейти к описанию

Aktakom

Снято с производства

Описание и характеристики

Генератор сигналов функциональный Актаком ADG-4401

О товаре
Характеристики

Генератор ADG-4401 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 9 кГц до 450 МГц и с уровнем выходного сигнала от 127 дБм до +13 дБм. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, ФМ, ЧМ, ФМН, ЧМн модуляциями и работать в режиме качания частоты.

Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.

прямой цифровой синтез
выходной импеданс РЧ: 50 Ом

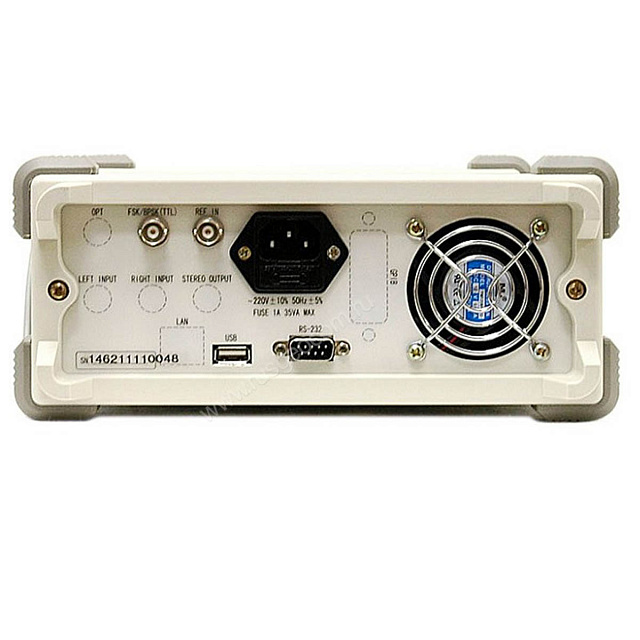

интерфейс (опционально): RS-232 и USB
питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
потребляемая мощность, не более: 35 ВА
габаритные размеры: 240x90x363 мм
масса: 3 кг
габариты в упаковочной таре 320х190х600 мм, вес 5,1 кг.

Купить Актаком ADG-4401, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

	Актаком ADG-4401
Характеристика	Значение
Частота выходного сигнала	9 кГц...450 МГц
Разрешение по частоте	1 Гц
Опорный генератор	TCXO 10.000 МГц
Температурная стабильность	±2.5 ppm
Амплитуда выходного сигнала (50 Ом)	0,3 мкВскз…1 Вскз
Выходной уровень на РЧ (50 Ом)	-105…+13 дБм нормированно -127…+13 дБм не нормированно
Разрешение по амплитуде	0,1 дБ
Негармонические искажения, не более	-40 дБн (типичное, уровень ≤+4дБм)
Гармонические искажения, не более	-30 дБн (типичное, уровень ≤+4дБм)
Субгармонические искажения, не более	-40 дБн (типичное, уровень ≤+4дБм)
Нелинейность	±1 дБ (уровень ≤+4дБм, F=400 кГц)
Форма выходного сигнала	синус
Виды модуляции	AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
Режим качание частоты	есть
Параметры амплитудной модуляции (AM)
Частота несущей	9 кГц…450 МГц
Глубина модуляции	0…120%
Разрешение	0.1% (при глубине <10%), 1% (>10%)
Погрешность	±7%
Частота внутренней модуляции	1 кГц или 400 Гц
Частота внешнего модулирующего сигнала	20 Гц...10 кГц
Параметры FM (частотной модуляции)
Частота модуляции	0…100 кГц
Разрешение	1 Гц (< 1 кГц), 10 Гц (≥ 1 кГц)
Погрешность	±7 %
Частота внутренней модуляции	1 кГц или 400 Гц
Параметры PM (фазовой модуляции)
Девиация фазы	0,1…5,0 рад
Разрешение	0,1 рад
Погрешность	±7 %
Скорость модуляции	1 кГц или 400 Гц
Параметры FSK (частотной манипуляция)
Уровень модулированного сигнала	TTL
Диапазон частоты скачка	0...10 МГц
Внешняя модуляция	есть
Параметры PSK (фазовой манипуляция)
Уровень модулированного сигнала	TTL
Диапазон фазы	0...360°
Диапазон фазы	0...360°
Внешняя модуляция	есть
Свипирование частоты
Время свипирования	10…1000 мс
Шаг свипирования	10 мс
Диапазоны свипирования	9 кГц…450 МГц

Полные характеристики

Комплектация

1 Прибор
2 Шнур питания

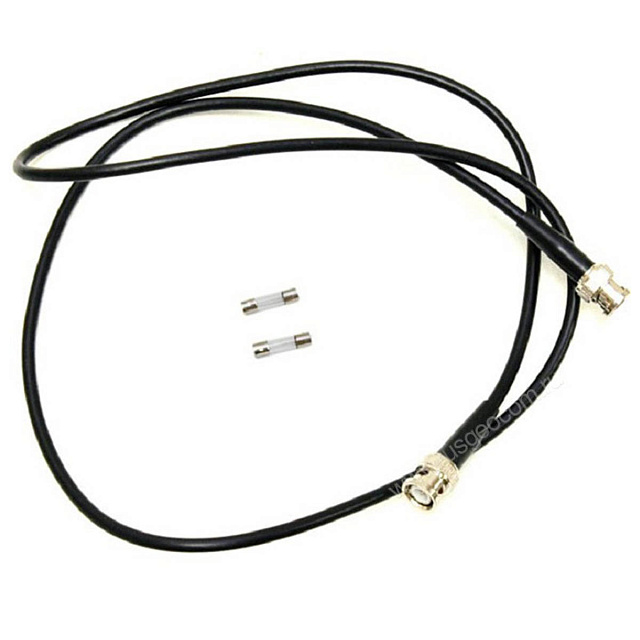

3 Кабель соединительный BNC-BNC
4 Руководство по эксплуатации
