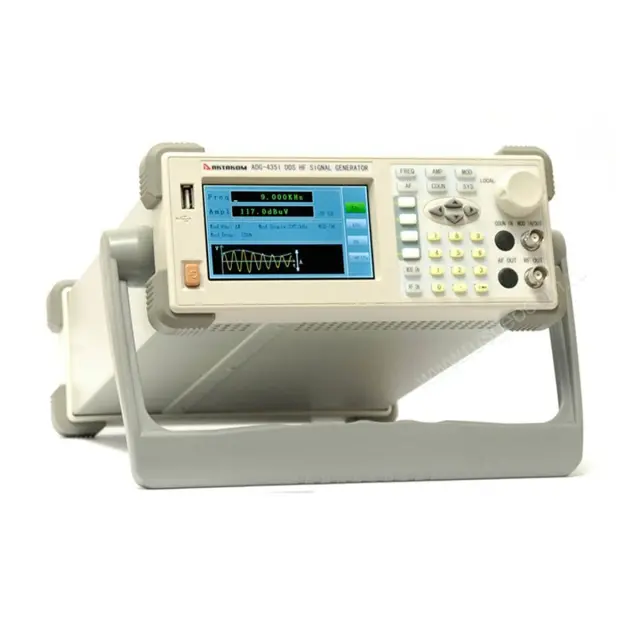

Генератор сигналов Актаком ADG-4351
Оставить отзыв
Гарантия 1 год и 2 месяца
Артикул 44435101 Код товара 88636
Снято с производства
Код товара 88636
Генератор сигналов Актаком ADG-4351
Технические характеристики Генератор сигналов Актаком ADG-4351
|
Актаком ADG-4351 |
|||||
|---|---|---|---|---|---|
| Характеристика | Значение | ||||
| Максимальная выходная частота | 160 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 39 типов специальной формы |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 40 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 4 МГц | ||||
| белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 40 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) |
2 ppm |
||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник |
|
||||
| DC-1 МГц | <-54 дБн | ||||
| 1 МГц - 10 МГц | <-46 дБн | ||||
|
10 МГц - 100 МГц |
<-36 дБн |
||||
| 100 МГц - 160 МГц | <-30 дБн | ||||
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц, 1 Вп-п) | ||||
| Негармонические искажения |
< -70 дБн (DC ~ 1 МГц) |
||||
| Фазовый шум | -116 дБн/Гц @ 100 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада |
< 8 нс |
||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | 1 мГц ~ <10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| 40 мГц ~ 50 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения) | ||||
| Джиттер | 100 пс (типичное, СКЗ) | ||||
Треугольный сигнал |
|||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
|
Длительность импульса |
≥12 нс |
||||
| Период | 25 нс ~ 1 000 000 с | ||||
| Коэффициент заполнения | 0,0001% ~ 99,9999% | ||||
| Время нарастания / спада | 6 нс ~ 6 с, 100 пс разрешение | ||||
| Выброс | < 3% | ||||
| Джиттер | <100 пс (типичное, СКЗ) | ||||
Специальная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала |
16 К (СН1) / 512 К (CH2) |
||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания / спада |
< 10 нс (типичное) |
||||
| Джиттер (СКЗ) | < 2 нс | ||||
Комплектация
- 1 Генератор сигналов
- 2 Шнур питания
- 3 Руководство по эксплуатации
