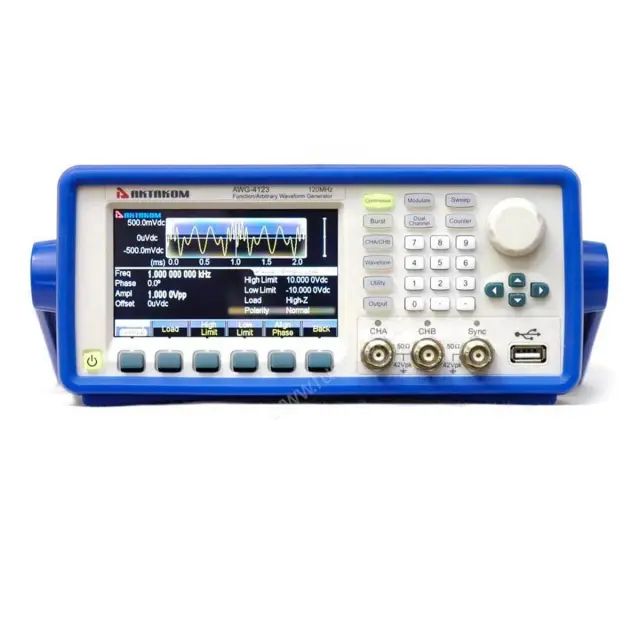

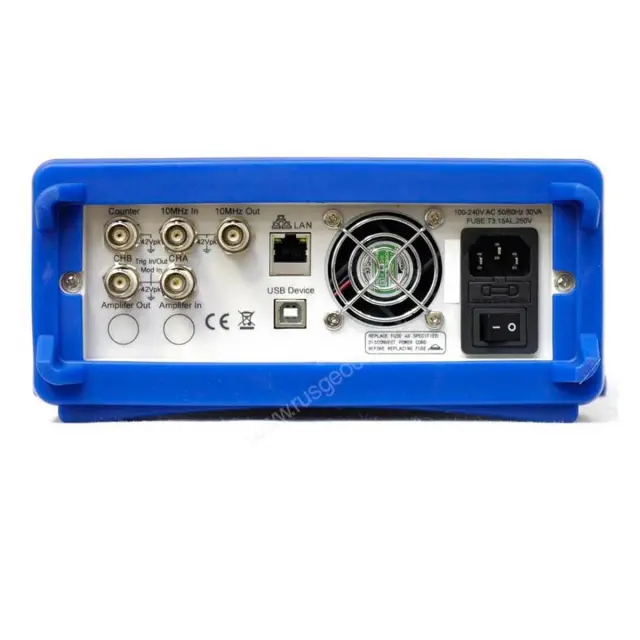

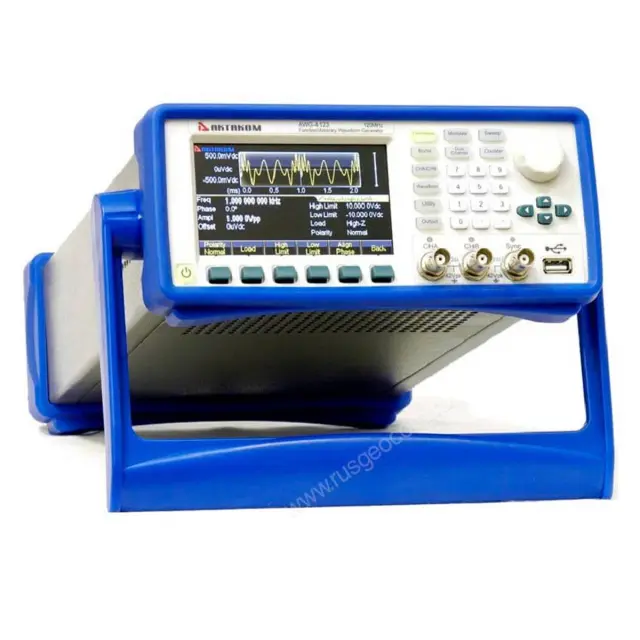

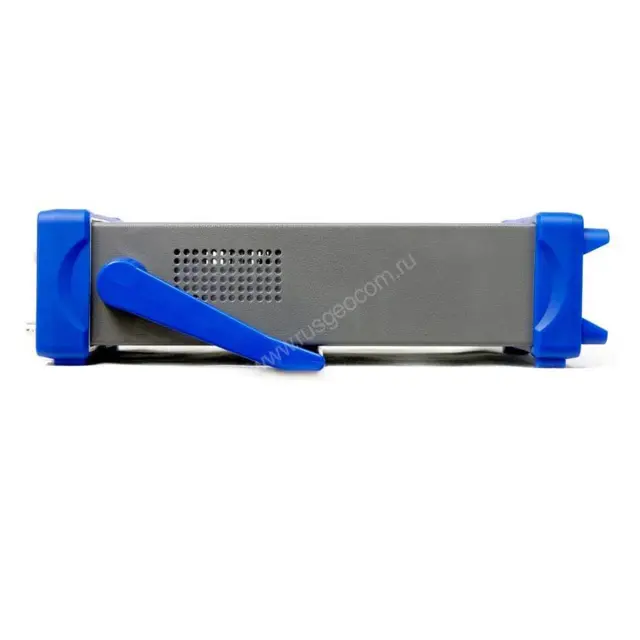

Генератор сигналов Актаком AWG-4123
Технические характеристики
Актаком AWG-4123 |
||
|---|---|---|
Характеристика |
Значение |
|
Максимальная выходная частота |
120 МГц |
|
Количество каналов |
2 |
|
Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
150 типов специальной формы |
|
Генерация гармоник |
2...50 |
|
Частотные характеристики |
||
Диапазон |
синусоидальный сигнал |
1 мкГц ~ 120 МГц |
|---|---|---|
прямоугольный сигнал |
1 мкГц ~ 60 МГц |
|
импульсный сигнал |
1 мкГц ~ 60 МГц |
|
пилообразный и треугольный сигнал |
1 мкГц ~ 5 МГц |
|
Встроенные формы |
Количество точек участвующих в формировании сигнала |
16 384 |
Вертикальное разрешение |
14 бит |
|
Частота дискретизации |
500 Мвыб/сек |
|
Разрешение по частоте |
1 мкГц, 12 разрядов |
|
Точность установки (18°C ~ 28°C) |
2 ppm |
|
Синусоидальный сигнал |
|
|---|---|
Коэффициент гармоник |
<-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) <-50 дБн (80 МГц - 100 МГц) <-45 дБн (≥120 МГц) |
Общие гармонические искажения |
<0.1% |
Прямоугольный сигнал |
|
Время нарастания / спада |
≤ 8 нс |
Выброс |
≤ 5 % |
Коэф. заполнения |
0,1% ~ 99,9% (мин. длительность 10 нс) |
Треугольный сигнал |
|
Симмметрия |
0 ~ 100% |
Импульсный сигнал |
|
Длительность |
10 нс ~ 99999 с |
Время нарастания / спада |
≥ 8 нс |
Пользовательская (произвольная) форма |
|
Количество точек участвующих в формировании сигнала |
от 6 до 1 М точек |
Вертикальное разрешение |
14 бит |
Частота дискретизации |
1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек |
Амплитуда |
|
Амплитуда (50 Ом) |
1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~80 МГц) |
Амплитуда (выс. импеданс) |
2 мВп-п -20 Вп-п (≤40 МГц) 2 мВп-п - 10 Вп-п (40 МГц~80 МГц) |
Вертикальное разрешение |
1 мВп-п или 3 бит |
Точность |
±(1 %+2 мВп-п) |
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) |
±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц) |
DC смещение |
|
Диапазон (DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
Погрешность |
± (1%+2 мВ+0,5% ампл.) |
Разрешение |
0,1 мВdc ~ 2 мВdc |
AM Модуляция |
|
Несущая |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
Источник |
Внутренний / Внешний |
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) |
Коэффициент модуляции |
0% ~ 120% |
ЧМ Модуляция |
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
Источник |
Внутренний / Внешний |
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
ФМ Модуляция |
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
Источник |
Внутренний / Внешний |
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
Девиация |
0 ~ 360° |
Частотная, фазовая и амплитудная манипуляция |
|
Тип |
FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная |
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
Источник |
Внутренний / Внешний |
Частота скачка |
1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) |
Диапазон |
1 мГц ~ 1 МГц |
SUM модуляция |
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
Источник |
Внутренний / Внешний |
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) |
Коэффициент модуляции |
0% ~ 100% |
ШИМ модуляция |
|
Частота |
1 мГц ~ 100 кГц |
Несущая |
импульсный |
Источник |
Внутренний / Внешний |
Девиация |
0% ~ 99% |
Режим свипирования (качания) |
|
Время свипирования |
10 мс ~ 300 с |
Закон |
линейный / логарифмический |
Направление |
Вверх/Вниз |
Время задержки, шага |
0 ~ 300 с |
Источник запуска |
Ручной, внешний, внутренний |
Режим пачек импульсов |
|
Форма |
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
Период |
1 мкс ~ 500 с |
Тип |
Количество импульсов: 1 ~ 1 000 000 |
Начальная / Конечная фаза |
0° ~ 360° |
Источник запуска |
Ручной, внешний, внутренний |
Вход запуска и модуляции |
|
Уровень |
TTL |
Входной импеданс |
> 10 К номинальный |
Тип разъема |
>BNC |
Выход синхроимпульса (Sync ) |
|
Уровень |
>TTL |
Длительность |
>< 20 нс (типичное) |
Входной импеданс |
>50 Ом (типичное) |
Тип разъема |
>BNC |
Частотомер |
|
Частотный диапазон |
>Один канал: 100 мГц ~ 350 МГц |
Разрешение по частоте |
>7 разрядов/с |
Длительность импульса и коэффициент заполнения |
>100 нс ~ 20 с |
Измерение коэф. заполнения |
>1% ~ 99% |
Основные характеристики |
|
Тип дисплея |
Жидкокристаллический, 4.3" TFT, 480 х 272 |
Питание |
100~240 В АСскз, 45~65 Гц |
Интерфейс |
USB устройство, USB host, LAN |
Потребляемая мощность |
не более 30 Вт |
Габаритные размеры |
322 х 256 х 102 мм |
Вес |
3 кг |
Комплектация
- 1 Генератор сигналов Актаком AWG-4123
- 2 Шнур питания
- 3 Руководство по эксплуатации
