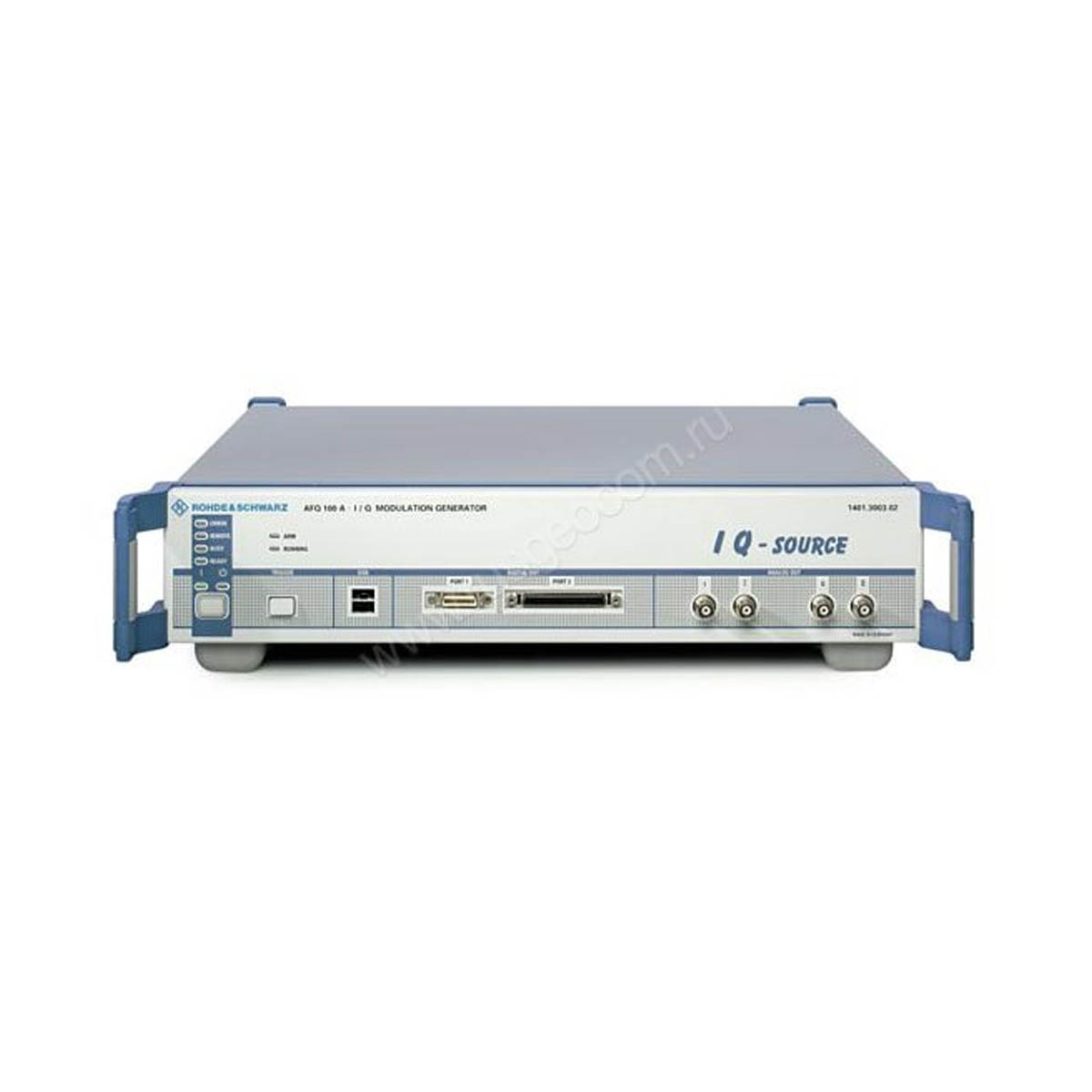

Генератор Rohde Schwarz AFQ100A

Генератор Rohde Schwarz AFQ100A предназначен для лабораторного и производственного использования, обеспечивая создание и воспроизведение сигналов стандартной или произвольной формы – в соответствии с пользовательскими требованиями, а также для применения в качестве отдельного источника внешней квадратурной модуляции в базовой полосе частот при наладке и испытаниях средств беспроводной связи. По своим функциональным возможностям и характеристикам прибор соответствует требованиям современных стандартов, в том числе LTE, WiMAX и HSPA+, обеспечивая I/Q модулирование при формировании РЧ-сигнала. Устройство выполнено в плоском корпусе и может работать в составе испытательных систем с дистанционным управлением, или автономно – при подключении внешнего монитора, клавиатуры и манипулятора.

Особенности

• Возможность воспроизведения сигналов сложной формы обеспечивается за счет прямого синтеза с помощью цифро-аналогового преобразователя, который считывает данные из оперативной памяти генератора Rohde Schwarz AFQ100A.
• Гибкость – отсчеты, содержащие форму сигнала, могут рассчитываться встроенным ПО прибора, исходя из пользовательских настроек, либо загружаться с внешних устройств через соответствующие интерфейсы.
• I/Q модуляция согласно стандартов связи реализуется путем установки соответствующих опций.
• Переменная тактовая частота памяти , которая может изменяться в пределах 1 кГц – 300 МГц, позволяет производить оптимальную настройку на полосу полезного сигнала, компенсируя нелинейность усилителей мощности с несколькими несущими при отладке цифровых систем связи.

Преимущества

При использовании Rohde & Schwarz AFQ100A для внешней модуляции векторных генераторов, он способен формировать сигналы I/Q, с регулированием уровня мощности до 10,5 дБмВт, обеспечивая при этом наивысшую точность и минимальный уровень искажений. Высокая тактовая частота и большой объем памяти, используемой для записи формы сигнала, дает возможность воспроизводить длинные последовательности.

При необходимости подавления паразитной боковой полосы прибор может компенсировать имеющиеся рассогласования фаз и усилений путем добавления в модулирующие I/Q-сигналы соответствующих поправок, которые задаются блоком предискажений генератора сигналов. Для оценки битовых ошибок предусмотрена опциональная возможность наращивания памяти, что позволяет увеличить продолжительность сигнала до 1 Gsample – для измерения показателя BER.
