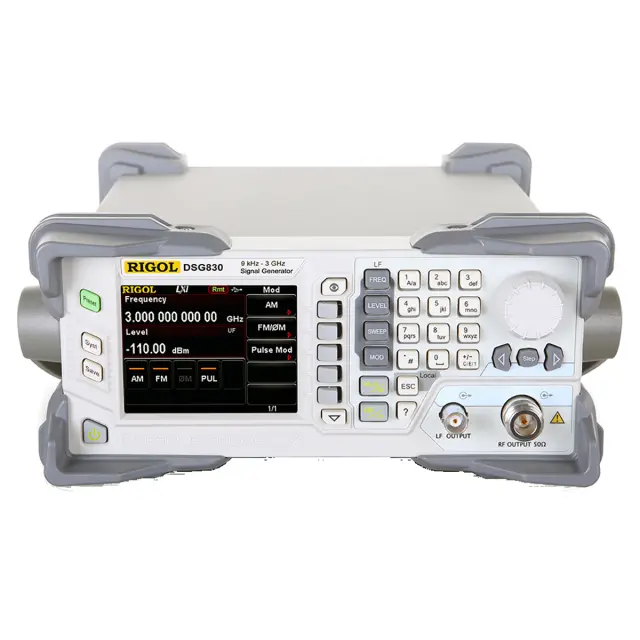

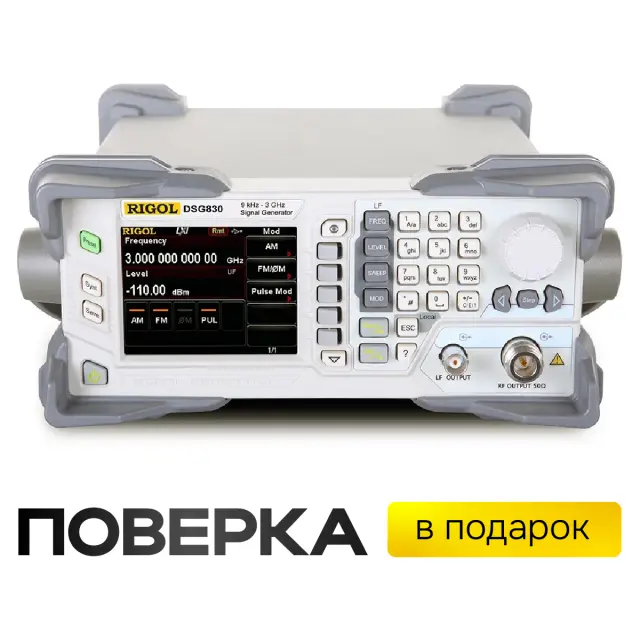

Генератор РЧ сигналов RIGOL DSG830

495 263 ₽

Генератор РЧ сигналов RIGOL DSG830 представляет собой лабораторный прибор начального уровня с частотным диапазоном от 9 кГц до 3 ГГц, поддерживающий разные форматы модуляции ФМ, ЧМ и АМ с неравномерностью АЧХ не более 3 дБ и возможностью их комбинирования, а также реализующий наращивание базовых возможностей с помощью опций. Выполненный в компактном форм-факторе, он не загромождает рабочее место и подходит для выездного применения. Данная модель обеспечивает формирование сигналов с низким уровнем шумов и искажений, являясь оптимальным решением для рутинных задач, когда функциональность и расширенный диапазон рабочих частот моделей старшей линейки DSG3000 оказываются невостребованными.

Функциональные возможности

За счет реализации цифровой схемы ALC, высокочастотный генератор сигналов по своим параметрам соответствует возможностям лабораторных устройств более дорогого класса. Он способен выдавать высокостабильные сигналы с точностью установки амплитуды до 0,5 дБ и гибкой реализацией разных вариантов свипирования. Благодаря этому изделие подходит для решения задач по отладке и тестированию компьютерных, коммуникационных и других устройств в ходе их разработки и производства, а также для диагностики при обслуживании и ремонте различного оборудования. Поддерживается модуляция от внутреннего либо внешнего источника, для чего прибор снабжен соответствующим входом. Реализована функция автоматического контроля достоверности выходных характеристик RF сигналов, с выдачей соответствующего импульса через коннектор SIGNAL VALID когда процессе в конфигурирования не обеспечивается стабильность параметров.

Особенности RIGOL DSG830

Наличие интерфейсов USB и LAN позволяет использовать оборудование в режиме дистанционного управления при подключении к ПК, а поддержка внешнего тактирования и синхронизации обеспечивает возможность интеграции устройства вместе с другими лабораторными приборами в состав автоматизированных испытательных стендов и измерительных установок.
Регулируемая мощность выходного сигнала, которая может устанавливаться в пределах от –110 до +20 дБм, обеспечивает тестирование разнообразных устройств и систем без задействования внешних усилителей.
Дополнительные опции позволяют задействовать режимы импульсной модуляции и формирования импульсных последовательностей, а также повысить точность выходных параметров при установке высокостабильного источника опорной частоты.

Купить генератор РЧ сигналов RIGOL DSG830, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Генератор РЧ сигналов RIGOL DSG830

	RIGOL DSG830
Диапазон частот	от 9 кГц до 3 ГГц
Разрешение	0,01 Гц
Скорость установки	<10 мс (тип.)
Внутренний источник опорной частоты
Частота опорного генератора	10 МГц
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<2 ppm <5 ppb (с опцией OCXO-В08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-В08)
Выход внутреннего опорного генератора	частота 10 МГц уровень от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	частота 10 МГц уровень от 0 дБ до 10 дБ максимальная девиация ±5 ppm
Свипирование по частоте
Режимы работы	пошаговый (шаги частоты с равным или логарифмическим интервалом) по списку (список с произвольным частотным шагом)
Режим	одиночный, непрерывный
Диапазон	полный частотный диапазон
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения	< -30 дБн, (непрерывный режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм)
Негармонические искажения (непрерывный режим, уровень) > -10дБм, отстройка >10 кГц)	100 кГц ≤f ≤ 1,5 ГГц; < -60 дБн; < -70 дБн (тип.) 1,5 ГГц < f ≤ 3 ГГц;< -54 дБн; < -64 дБн (тип.)
Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц)	100 кГц ≤f ≤ 1,5 ГГц; < -100 дБн/Гц; < -105 дБн/Гц (тип.) 1,5 ГГц < f ≤ 3 ГГц; < -94 дБн/Гц; < -99 дБн/Гц (тип.)
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,3 кГц до 3 кГц; < 10 Гц СКЗ, < 5 Гц СКЗ (тип.) от 0,03 кГц до 20 кГц; < 50 Гц СКЗ, <10 Гц СКЗ (тип.)
Установка уровня
Время установки	≤5 мс (тип.) (АРУ вкл., частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC	50 В
Макс. мощность	1 Вт (от 1 МГц до 3 ГГц)
Свипирование по амплитуде
Режимы работы	пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим	одиночный, непрерывный
Диапазон	полный динамический диапазон
Форма	треугольник, пила
Шаг изменения	линейный
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала	синус, меандр
Диапазон частот	синус, свипирование по синусу от DC до 200 кГц меандр от DC до 20 кГц
Разрешение по частоте	0.01 Гц
Диапазон амплитуд	AC от 0 до 3 Впик DC от -3 В до 3 В
Выходное напряжение	разрешение по амплитуде 1 мВ
Амплитудная модуляция
Источник	внутренний, внешний
Глубина	от 0 % до 100 %
Разрешение	0,10%
Точность fмод=1 кГц	<4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)	<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Частотная модуляция
Источник	внутренний, внешний
Max девиация	N × 1 МГц (ном.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)	<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Фазовая модуляция
Источник	внутренний, внешний
Max девиация	N x 5 рад
Разрешение	<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = Nx5 рад)	<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Коэффициент вкл/выкл	>70 дБ (100 кГц≤ f <3 ГГц)
Время нарастания/спада (10% / 90%)	<50 нс, 10 нс (тип.)
Частота следования импульсов	от DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы	одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период	диапазон от 40 нс 170 с разрешение 10 нс
Длительность	диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс
Задержка запуска	диапазон от 10 нс 170 с разрешение 10 нс
Запуск	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов	от 1 до 2047
Диапазон вкл/выкл	от 20 нс до 170 с
Повтор	от 1 до 256
I/Q модулятор (опция DSG800-IQ)
Диапазон несущих частот 50 МГц	≤ f <3 ГГц
Источник	внутренний, внешний
Полоса частот РЧ внешняя модуляция
Основная полоса (I или Q)	≤ 60 MГц (ном.)
РЧ (I+Q)	≤ 120 MГц (ном.)
Полоса частот РЧ внутренняя модуляция
Основная полоса (I или Q)	≤ 30 MГц (ном.)
РЧ (I+Q)	≤ 40 MГц (ном.)
Подавление несущей	≥40 дБн (тип.)
Подавление боковых полос	модуляция с полосой до 10 МГц; ≥40 дБн (тип.)
Внешний I / Q вход	КСВН <1.5 вход полной шкалы СКЗ
Внешняя модуляция
Вектор ошибок (EMV)	16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с 50 МГц ≤ f ≤ 3 ГГц (уровень ≤ 4дБм); ≤ 2 % СКЗ (тип.) QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с 50 МГц ≤ f ≤ 3 ГГц (уровень ≤ 4дБм); ≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)	CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм; ≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)	≥ 70 дБ
I/Q генератор (Опция DSG800-IQ)
Выходной импеданс	50 Ом (ном.)
Выходное напряжение
Диапазон	от 0.02 Вп-п до 1.5 Вп-п
Разрешение	1 мВ
Отклик по частоте отн.1 МГц	≤ 10MГц; < 0.5 дБ (ном.) ≤ 30MГц; < 1 дБ (ном.)
I/Q нестабильность
Аплитуда	≤ 10MГц; < 0.1 дБ (ном.) ≤ 30MГц; < 0.2 дБ (ном.)
Нелинейность фазы	≤ 10MГц; 200 пс (ном.) ≤ 30MГц; 500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)	синус ≤ 30MГц > 50 дБ (ном.)
Память
Длина записи	от 1 до 16 Мвыборок за шаг
Разрешение	14 бит
Время загрузки	1 МВыборки< 10 с (ном.)
Энергонезависимая память	1 Гб
Частота дискретизации
Диапазон	oт 1 кГц до 50 МГц 100 МГц
Разрешение	0.01 Гц
Запуск
Запуск	авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы	повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
Диапазон	от 0 до (216-1)
Разрешение	1
Запрет внешнего запуска
Диапазон	от 0 до (216-1)
Разрешение	1
Ширина импульса	> 20 нс (ном.)
Входы и выходы
Передняя панель
РЧ-выход
Импеданс	50 Ом
Разъем	N (розетка)
Внутренний модулирующий НЧ-генератор	импеданс 50 Ом разъем BNC (розетка)

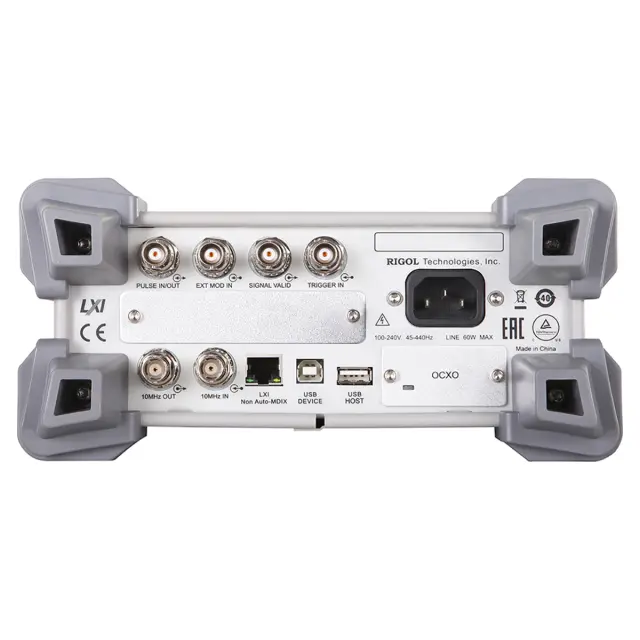

Задняя панель
Вход внешнего запуска
Импеданс	1 кОм (ном.)
Разъем	BNC (розетка)
Уровень запуска	5 В TTL
Выход сигнала достоверности
Выходное напряжение	0 В / 3,3 В (ном.)
Разъем	BNC (розетка)
Выход свипирования
Выходное напряжение	от 0 до 10 В (ном.)
Разъем	BNC (розетка)
Вход или выход импульса
Импеданс	50 Ом
Амплитуда входа/выхода	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
I/Q вход/выход (опция DSG800-IQ)
Импеданс	50 Ом
Разъем	BNC (розетка)
Общие характеристики
Тип дисплея	цветной 3,5’ TFT экран
Питание	220 В ,50 Гц
Потребляемая мощность	60 Вт макс
Интерфейсы связи	USB host, USB device, LAN
Рабочий диапазон температур	от 10 °C до 40 °C
Габариты	262 х 112 х 320 мм
Вес	4,2 кг
