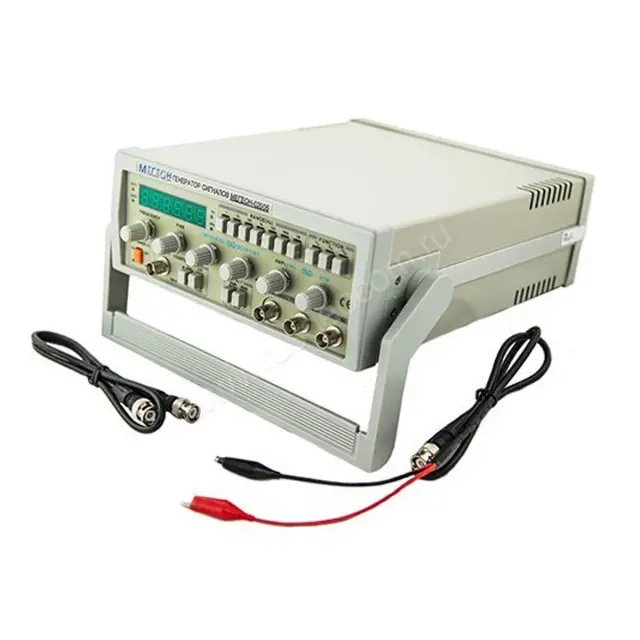

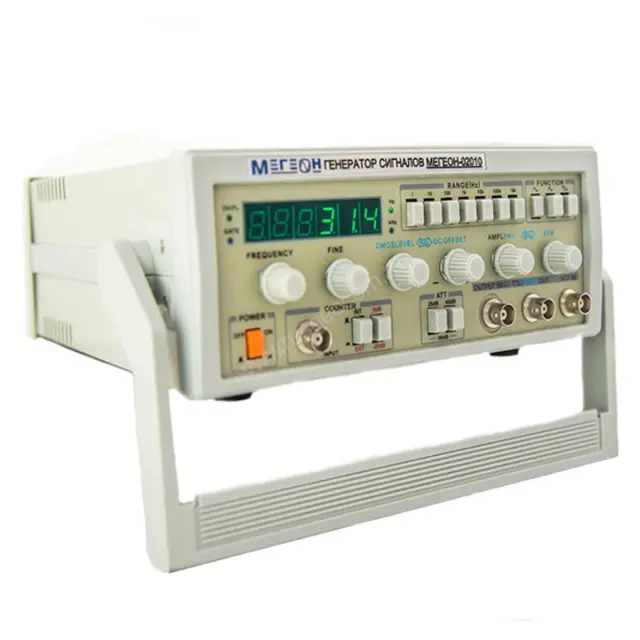

Генератор сигналов специальной формы МЕГЕОН 02010

О товаре
Характеристики

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02010. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02010 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Функциональные особенности:

Частотный диапазон варьируется от 0,1 до 10 МГц
Прибор оснащен интегрированным аттенюатором
Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
Компактный корпус позволяет установить прибор в вертикальной сборочной панели
Вход внешней синхронизации
Высокие показатели точности - погрешность менее 1%
VCF вход дает возможность режим ЧМ или режим свипирования
Функция инверсии выходного сигнала
Прибор оснащен TTL и CMOS выходами в стандартной комплектации
Возможность плавной регулировки параметров сигнала

Технические характеристики

МЕГЕОН 02010
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот	0.1 Гц … 10 МГц
Форма сигнала	синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала	20 дБ /40 дБ
Сдвиг по постоянному току	0 В … ±10В плавно регулируемый
Симметрия (скважность)	От 90:10 до 10:90
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения	10 Гц … 100 кГц не более 1%
Частотная характеристика	0.1 Гц … 100 кГц не более 0.5 дБ
МЕАНДР
Время нарастания и спада	менее 35нс
TTL/СOMSВЫХОД
Время нарастания и спада	менее 100 нс.
Нижний уровень	не более 0.4 В
Верхний уровень	5…..14 В плавно регулируемый
ВХОД VCF
Выходное напряжение	-5 В … 0 В ±10%
Соотношение напряжения	1000:1
Входной сигнал	1 кГц
ЧАСТОТОМЕР
Дисплей	5 знаков
Частотный диапазон	1 Гц … 20 МГц
Полное входное сопротивление	≥ 1 МОм /20 пФ
Чувствительность	100 мВ ср. квадр.
Максимально допустимое входное напряжение	150 В (с аттенюатором).
Входной аттенюатор	0 дБ /20 дБ
Погрешность измерения	3х10-5±1
ПИТАНИЕ
Напряжение	220В ±10% (110В±10%) , выбирается пользователем
Частота	50Гц ±2%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура	0° С -40 ° С
Влажность	Не более 90%
Атмосферное давление	86-104 кПа
ГАБАРИТЫ
Размер ДхШхВ	270х225х90
Вес	2,5 кг.

Полные характеристики

Документация

pdf

Руководство по эксплуатации и паспорт
