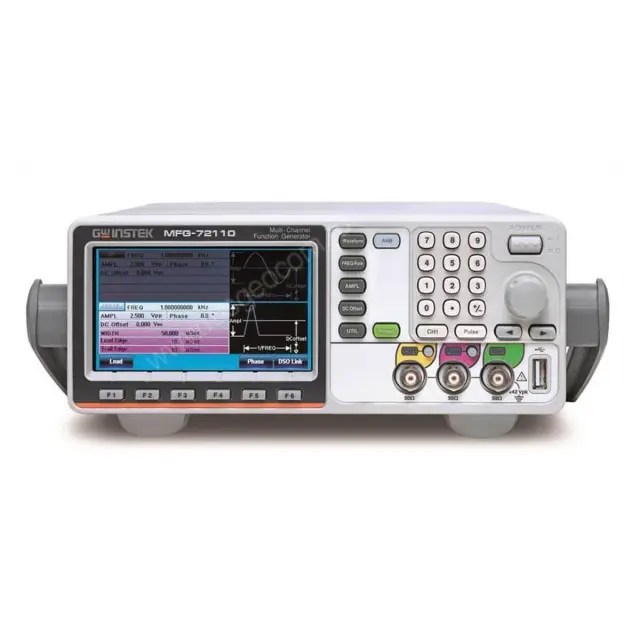

Многофункциональный генератор GW Instek MFG-72130M

Add a review

Гарантия 1 год

Госреестр 78118-20

Артикул 00-0006743 Код товара 84162

Многофункциональный генератор GW Instek MFG-72130M

Характеристики

Госреестр:

78118-20

Диапазон частот:

1 мкГц – 30 МГц

Количество каналов:

Все характеристики

Многофункциональный генератор GW Instek MFG-72130M способен воспроизводить сигналы специальной формы...

Перейти к описанию

Free form

В наличии

60 610 ₽

Нашли дешевле? Сообщите нам!

Платите частями

Удобный способ оплаты по

9 410 ₽

RIGOL DG1032Z - универсальный генератор сигналов

71 958 ₽

Описание и характеристики

Код товара 84162

Многофункциональный генератор GW Instek MFG-72130M

60 610 ₽

Многофункциональный генератор GW Instek MFG-72130M способен воспроизводить сигналы специальной формы, параметры которых определяются специалистом. Поддержка импорта параметров сигнала с осциллографов GW Instek обеспечивает удобство работы в составе диагностических комплексов.

Управление генератором осуществляется с помощью панели кнопок и цветного ЖК-дисплея разрешением 480 на 272 пикс, что позволяет использовать генератор без подключения к компьютеру.

Подключение к ПК через USB-кабель позволяет работать с приложением AWES. Эта программа предоставляет возможность самостоятельно сформировать сигнал с нужными характеристиками. Его можно создать с нуля или загрузить из каталога с возможностью корректировки сигналов.

Разъем RJ-45 предназначен для подключения генератора GW Instek MFG-72130M по витой паре к сети. Благодаря этому, устройство может работать в составе учебных и лабораторных комплексов. Также, доступно удаленное управление прибором.

На компьютере возможно формирование сигнала с любыми характеристиками. Для этого используется специализированное программное обеспечение AWES. Каталог готовых сигналов содержит различные популярные варианты, включая "белый шум" и другие виды шумов, а также цифровые последовательности для разных протоколов.

Поддерживается возможность воспроизведения сигналов и импульсов, которые ранее были записаны с помощью осциллографов GW Instek. Специалисту нужно лишь зафиксировать сигнал, после чего загрузить его на генератор воспроизвести.

Технические особенности прибора:

Режимы модуляции AM/ FM/ PM/ FSK/ PWM.
Предусмотрено три выходных канала, которые работают в диапазоне от 1 мкГц до 30 МГц. Режим смещения ± 5 Впик.
Генерация электронных импульсов производится в пределах 1 мкГц – 25 МГц с амплитудой колебаний 10 мВ – 2,5 Впик.
Установлена внутренняя память, в которую можно записывать формы генерируемых сигналов и сохранять настройки.

Купить многофункциональный генератор GW Instek MFG-72130M, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Многофункциональный генератор GW Instek MFG-72130M

	MFG-72130M
Количество каналов	2
Цифровой выход	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	30 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-5
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 мВпик-пик
Импульс	2,5 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 кБ
Виды модуляции	AM \| ЧМ \| ИM \| ЧМн \| SUM \| ШИМ \| Амн \| ФМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	TFT \| 480 х 272 \| 11 см
Особенности	Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима \| объединения с ИП постоянного тока (каскадное подключение) для увеличения \| амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирован.
