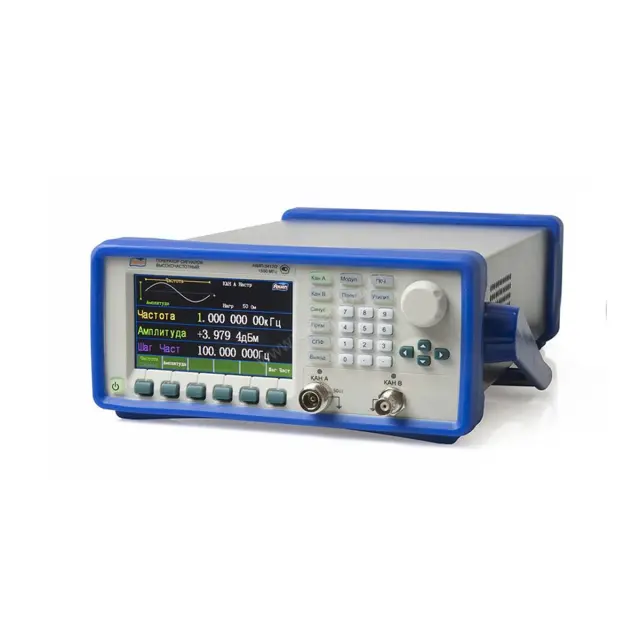

Высокочастотный генератор АКИП-3417/1

Add a review

Гарантия 1 год

Госреестр 73612-18

Артикул 00-0002852 Код товара 84188

Характеристики

Госреестр:

73612-18

Диапазон частот:

1 мкГц – 1000 МГц

Количество каналов:

Все характеристики

Перейти к описанию

AKIP

В наличии

165 308 ₽

Нашли дешевле? Сообщите нам!

Генератор сигналов специальной формы RGK FG-1602

Основные характеристики АКИП-3417/1

2 независимых канала (кан А/ В) – кроме АКИП-3417/3 (только ВЧ выход – кан А)
Канал А (синус): 1 мкГц…500 МГц (АКИП-3417), 1 мкГц…1000 МГц (АКИП-3417/1), 1 мкГц…1500 МГц (АКИП-3417/2), 25 МГц…3000 МГц (АКИП-3417/3)
Канал B: 1 мкГц…10 МГц
Макс. разрешение 1 мкГц
Канал A (система ФАПЧ): синус, прямоугольник (кроме АКИП-3417)
Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
Макс выходной уровень (кан А/ В): -127 дБм… + 13 дБм/1 мВпик...10 Впик (50 Ом)
Внутренний опорный генератор: ±1х10-6
Виды модуляции (кан A): АМ, ЧМ, ЧМн, ФМн (кроме АКИП-3417)
Виды модуляции АКИП-3417: ИМ
Функции (кан A): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы (кроме АКИП-3417)
Графический ЖК-дисплей с диагональю 11 см.
Встроенный частотомер до 2,5 ГГц (только АКИП-3417)
Интерфейсы: USB, RS-232 (опция: GPIB)

Технические характеристики Высокочастотный генератор АКИП-3417/1

АКИП-3417/1
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон (синус/ прямоугольник)	1 мкГц … 1000 МГц 1 мкГц … 80 МГц
Разрешение	1 Гц (> 80 МГц)
Погрешность уст. частоты	1х10-6 (≥ 1 кГц); 5х10-5 (< 1 кГц)
Выходной уровень	-127 дБм… + 13 дБм
СПЕКТРАЛЬНАЯ ЧИСТОТА
Коэффициент гармоник	< -30 дБн (при вых. уровне ≤ 4 дБм)
Негармон. составляющие	< -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
Субгармоники	< -40 дБн (выходной уровень ≤ 4 дБм)
Паразитная ЧМ	< 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
Фазовые шумы	90 дБн…-115 дБн
Время нарастания	≤ 15 нс
Выброс	≤ 5%
МОДУЛЯЦИЯ
Виды модуляции	АМ, ЧМ, ЧМн, ФМн
Глубина АМ	Глубина: 1 … 120 %
Частота модуляции	1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
СВИПИРОВАНИЕ/ ГКЧ
Режимы качания	Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
Время качания	1 мс…800 с (лин.), 10 мс … 800 с (лог.)
Длительность шага	50 мс … 10 с
ПАКЕТНЫЙ РЕЖИМ BURST
Виды запуска	По счету (от 1 до 10.000 импульсов), по стробимпульсу
Период повторения	1 мс – 800 с
ОБЩИЕ ДАННЫЕ
Число каналов	2
Диапазон частота	Канал 1: 1 Гц … 100 МГц; Канал 2: 100 мГц … 2,5 ГГц
Параметры входа	Связь: AC/DC; уровень: канал 1 - 50 мВскз … 1 Вскз; канал 2: -15 дБм … +13 дБм. Аттенюатор (кан 1) x1/x10/
ЖК-дисплей	Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
Напряжение питания	220 В ( 22 В), 47~53 Гц;
Рабочие условия	0…40°С, 80%
Интерфейс	USB, RS-232
Габаритные размеры, масса	254 × 103 × 374 мм, 4,2 кг
Комплект поставки	Сетевой шнур (1); соед. кабель BNC-BNC (1), CD-диск с ПО (по запросу), РЭ
Опции	Интерфейс GPIB

Комплектация

1 Генератор АКИП-3417/1 – 1 шт
2 Шнур питания – 1 шт
3 Соединительный кабель – 1 шт
4 Компакт диск с ПО – 1 шт

Документация

pdf

Технические данные

LNK

Сведения об утвержденном типе средств измерений в информационном фонде
