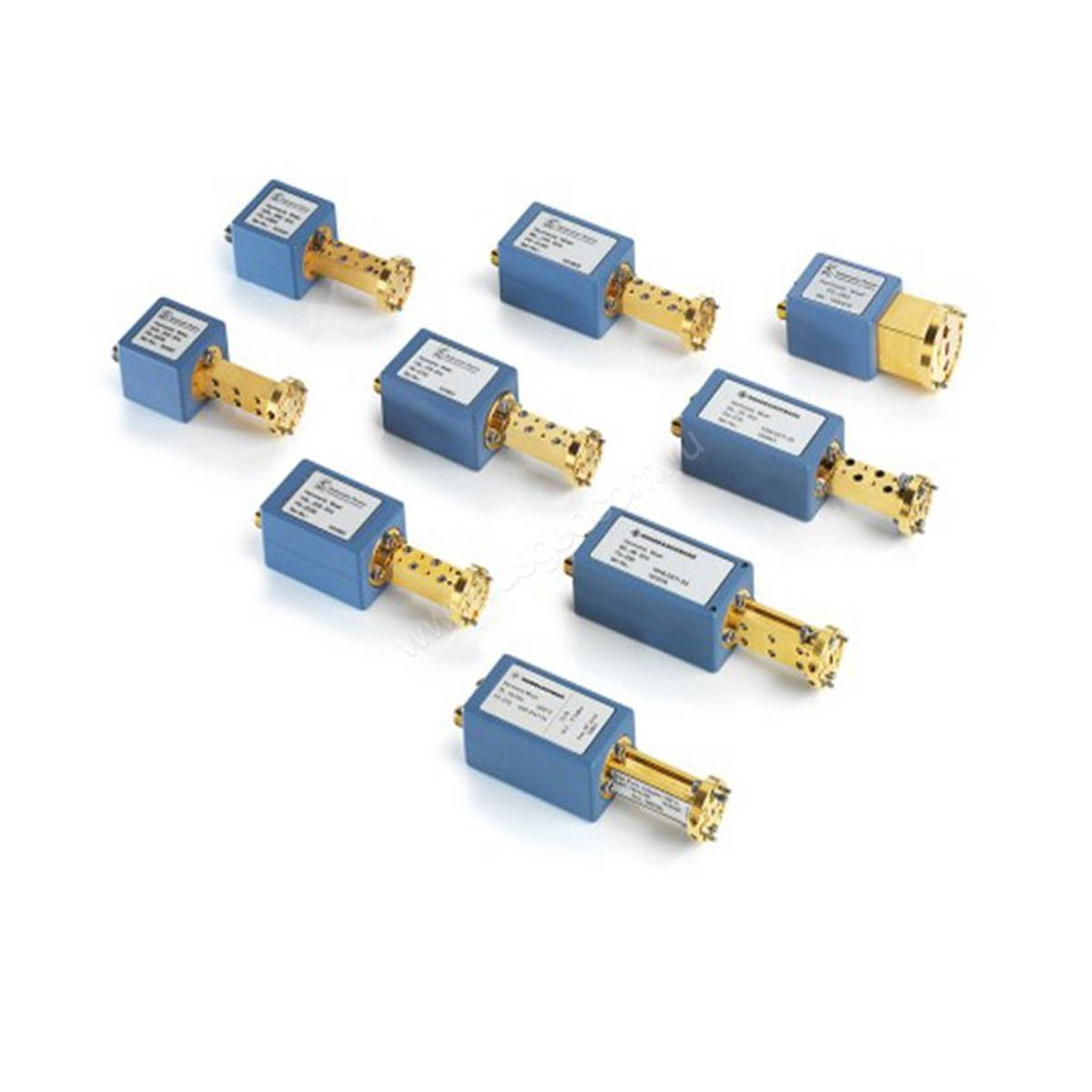

Гармонический миксер Rohde Schwarz FS-Z325
Гармонический миксер Rohde Schwarz FS-Z325 используется для расширения возможностей фирменных радиоизмерительных анализаторов сигналов и спектра до рабочих частот 220 ГГц - 325 ГГц.
Устройство позволяет обойтись без покупки дорогостоящего оборудования и провести все необходимые тесты на имеющемся анализаторе, оснащенном разъемами LO/IF (фирменная опция B21). Смеситель отлично подходит для контрольных проверок по принципу “годен - не годен” и применения в автоматизированные системах.
Назначение
- Базовые радиочастотные замеры мощности и частоты.
- Диагностика, разработка и контроль качества высокочастотной электроники.
- Определение резонанса электронного спина (ESR), коэффициента шума и уровня электромагнитных помех.
- Работа с сетевыми анализаторами.
- Тестирование систем передачи данных, в т.ч. по стандарту 5G , антенн и др.
Преимущества конструкции
Rohde Schwarz FS-Z325 основан на двойных диодах, благодаря чему не требуется настройка смещения и достигается воспроизводимость результатов. Эти качества особенно ценны при проведении автоматизированного контроля и тестирования.
Достоверные данные
Искажения, возникающие при смешивании, успешно подавляются за счет алгоритмов анализатора и сокращаются благодаря низкому порядку используемых гармоник. Кроме того, устройство отличается низким уровнем внутренних шумов и большим значением точки компрессии, что позволяет. исследовать сигналы низкого уровня на фоне более сильных.
Минимизация погрешности
Для корректных измерений необходимо принимать в расчет потери на конвертацию, которые напрямую определяют, насколько эффективно происходит преобразование сигнала через Rohde Schwarz FS-Z325. Этот параметр проверяется в заводских условиях, в результате чего составляется калибровочная таблица с потерями по различным частотам (50 точек).
Информация записывается на USB-накопитель и поставляется в комплекте с аксессуаром для того, чтобы коррекционные данные можно было быстро и удобно загрузить в анализатор и, тем самым, повысить точность работы.
Смеситель не требует технического обслуживания, однако через определенные интервалы времени нужно проводить калибровку у производителя для исключения ошибок в исследованиях.
Купить гармонический миксер Rohde Schwarz FS-Z325, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
