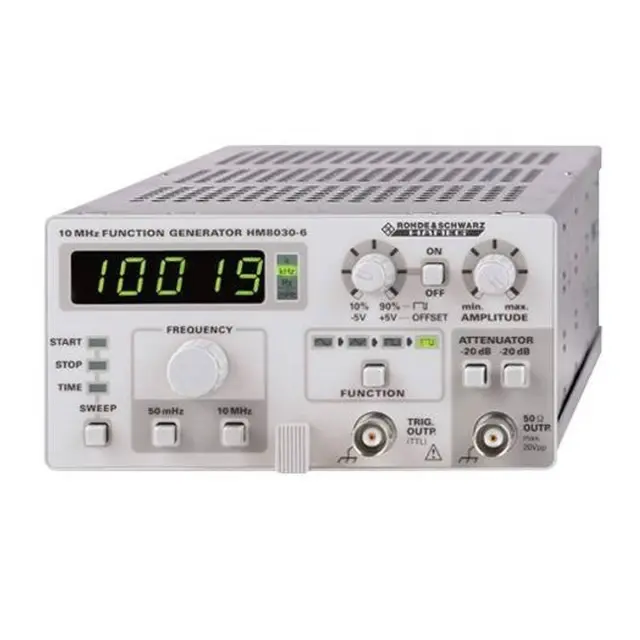

Функциональный генератор Rohde Schwarz HM8030-6

Функциональный генератор Rohde Schwarz HM8030-6 представляет собой компонент модульной системы R&S HM8000, который служит для воспроизведения постоянного или периодических сигналов стандартных форм с заданными параметрами. Прибор выполнен в виде типового модуля, который предназначен для установки в корпус HM8001-2 и запитывается от его блока питания.

От ранее выпускавшихся генераторов радиоизмерительный прибор отличается обновленной аппаратной базой, расширенной функциональностью, улучшенной эргономичностью и информативностью, благодаря чему обеспечивается возможность эффективного решения широкого круга измерительных и диагностических задач.

Формы моделируемых сигналов

• Синусоидальная.
• Прямоугольная.
• Треугольная.
• Импульсная, с регулируемой скважностью.

Преимущества

Благодаря высокому качеству выдаваемых сигналов и стабильности амплитуды модуль Rohde & Schwarz HM8030-6 является экономичной альтернативой полнофункциональным автономным генерирующим устройствам. Прибор способен работать в диапазоне от 0,05 Гц до 10 МГц с поддержкой режимов внутренней и внешней частотной развертки, обеспечивая коэффициент искажений не более 0,5 %, что позволяет с его помощью эффективно решать различные лабораторные задачи. Полезной функцией при использовании генератора для производственных и учебных нужд является защита выходов от короткого замыкания и обратного напряжения до 45 В.

Функциональные особенности

Режим работы генератора R&S HM8030-6 задается путем последовательного нажатия кнопки FUNCTION. При этом форма выбранного сигнала отображается на светодиодных индикаторах над функциональной клавишей, а частота, регулируемая верньером FREQUENCY, высвечивается на цифровом индикаторе. Декадная регулировка до желаемого диапазона амплитуд возможна с помощью 2 аттенюаторов с кнопочным управлением, каждый на -20 дБ. При генерировании периодических колебаний, выдаваемых на 50-омный выход, на триггерном выходе TTL воспроизводится синхронный прямоугольный сигнал.

Во всех режимах, кроме импульсного, возможно наложение на сигнал напряжения смещения в диапазоне ±5 В, с плавной регулировкой с помощью поворотной ручки. Когда форма колебаний не задана, в режиме смещения генератор воспроизводит постоянный сигнал. Функция внутренней развертки, активируемая нажатием кнопки SWEEP, может сочетаться со всеми другими режимами, позволяя выполнять проверку фильтров и сборок в диапазоне частот от 3 Гц до 10 МГц.
