Fluke Networks OFP-Q-ADD, сменный дополнительный Quad (SM+MM) модуль Networks OFP-Q-ADD
Технические характеристики
OptiFiber® Pro OTDR |
||||||
|---|---|---|---|---|---|---|
Ключевые спецификации OTDR |
||||||
Многомодовый модуль |
Одномодовый модуль |
Модуль Quad |
||||
Длины волн |
850 нм ± 10 нм 1300 нм +35/-15 нм |
1310 нм ± 25 нм 1550 нм ± 30 нм |
850 нм ± 10 нм 1300 нм +35/-15 нм 1310 нм ± 25 нм 1550 нм ± 30 нм |
|||
Совместимые типы оптоволокна |
50/125 мкм 62,5/125 мкм |
Одномодовый |
50/125 мкм 62,5/125 мкм Одномодовый |
|||
Мертвая зона событий 1 |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт |
1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
|||
Мертвая зона затухания 2 |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт |
1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
|||
Динамический диапазон 3, 5, 6 |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно |
1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
|||
Установка максимальной длины |
40 км |
130 км |
MM: 40 км SM: 130 км |
|||
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 |
850 нм: 9 км 1300 нм: 35 км |
1310 нм: 80 км 1550 нм: 130 км |
850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
|||
Диапазон отражающей способности 4, 5 |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
|||
Разрешающая способность пробы |
3 см - 400 см |
3 см - 400 см |
3 см - 400 см |
|||
Продолжительность импульса (номинальная) |
850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
|||
Время тестирования (на длину волны) |
||||||
Автоматическая настройка: 5 с (стандартно) |
Автоматическая настройка: 10 с (стандартно) |
Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно) |
||||
Настройка быстрого тестирования: 2 с (стандартно) |
Настройка быстрого тестирования: 5 с (стандартно) |
Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно) |
||||
Настройка наивысшей точности: 2 – 180 с |
Настройка наивысшей точности: 5 – 180 с |
Настройка наивысшей точности: MM – 2 – 180 с SM – 5 – 180 с |
||||
Настройка FaultMap: 2 с (стандартно), 180 с (макс.) |
Настройка FaultMap: 10 с (стандартно), 180 с (макс.) |
Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
||||
Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
||||
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
||||
1.Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
2.Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
3.Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
4.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6.SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7.850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
8.1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
9.1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
10.1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
11.Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
12.дБ колебания на шаг 1 дБ.
13.Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
Спецификации VFL |
|||
|---|---|---|---|
Управление включением/выключением |
Механический выключатель и кнопка на сенсорном экране |
||
Выходная мощность |
316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
||
Рабочая длина волны |
Номинал 650 нм |
||
Ширина спектра (среднеквадратичное значение) |
±3 нм |
||
Режимы вывода |
Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания) |
||
Соединительный адаптер |
2,5 мм, универсальный |
||
Безопасность лазера (классификация) |
Класс II CDRH, соответствие стандарту EN 60825-2 |
||
Требования к окружающей среде |
||
|---|---|---|
Рабочая температура* |
-18 °C + 45 °C | |
Диапазон нерабочих температур |
-30 °C + 60 °C |
|
Рабочая высота над уровнем моря |
4 000 м (13123 футов) 3200 м (10 500 футов) с адаптером переменного тока |
|
Высота над уровнем моря при хранении |
12 000 м |
|
Электромагнитная совместимость |
EN 61326-1 |
|
* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C (-4 °F) или выше 50 °C (122 °F) дольше одной недели.
Комплектация

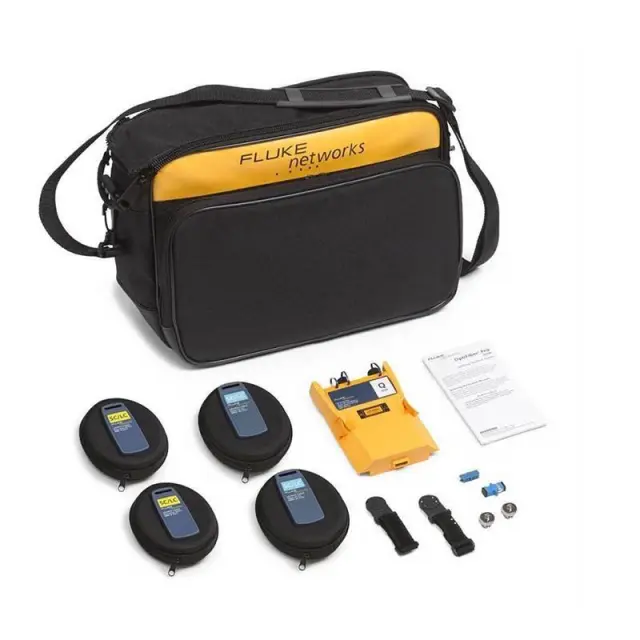

- 1 Модуль OptiFiber Quad OTDR
- 2 SC/LC MultiMode 50 µm запускающих кабеля (2 шт.)
- 3 SC/LC SingleMode запускающих кабеля (2 шт.)
- 4 Сменные LC адаптера (2 шт.)
- 5 SC/SC проходной симплекс адаптер
- 6 LC/LC проходной симплекс адаптер
- 7 Поддерживающие кабели ремешки и магниты
- 8 Транспортировочный кейс
- 9 Калибровочный сертификат и документация (Getting Started Guide)
