Кабельный анализатор Fluke Networks DSX2-5000QI INT
Add a review
Гарантия 6 месяцев
Госреестр 72897-18
Артикул 4955088 Код товара 75396
Характеристики
Госреестр:
72897-18
Назначение:
кабельный анализатор для проверки и сертификации медных и оптических кабелей
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Кабельный анализатор Fluke Networks DSX2-5000QI INT
Технические характеристики
Fluke Networks DSX2-5000QI INT |
|||
|---|---|---|---|
Типы кабелей |
|||
Кабели LAN с экранированной и неэкранированной витой парой |
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ом
ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ом и 120 Ом |
||
Адаптеры со стандартным интерфейсом соединения |
|||
Адаптеры для тестирования Постоянной линии |
Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
||
Адаптеры для каналов |
Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
||
Стандарты теста | |||
TIA |
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 |
||
ISO/IEC |
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями |
||
Максимальная частота |
1200 МГц |
||
Общие технические характеристики |
|||
Скорость автотеста |
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды |
||
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
||
Защита на входе |
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
||

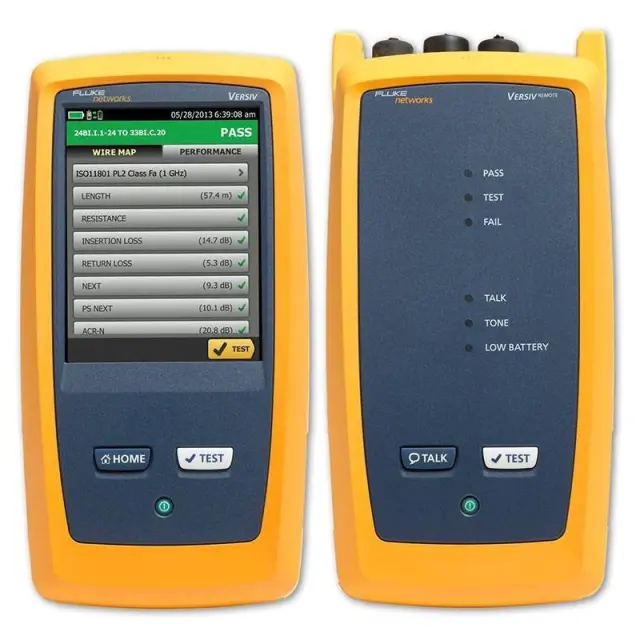

Дисплей |
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном |
||
Корпус |
Высокопрочный пластик с ударопоглощающим внешним корпусом |
||
Размеры |
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см) |
||
Масса |
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг |
||
Основной и удаленный модули: |
Блок литиево-ионных батарей, 7,2 В |
||
Типичный срок эксплуатации аккумулятора: |
8 ч. |
||
Время зарядки |
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда. |
||
Поддерживаемые языки |
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский |
||
Калибровка |
6 месяцев (калибровка, проведенная сервисным центром) |
||
Параметры окружающей среды |
|||
Рабочая температура |
От 0°C до 45 °C |
||
Температура хранения |
От -20° C до +50 °C |
||
Рабочая относительная влажность |
От 0 % до 90 %, от
0 °C
до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
||
Вибрация |
Случайная, 2 г, 5–500 Гц |
||
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
||
Безопасность |
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2 |
||
Рабочая высота над уровнем моря |
4 000 м |
||
Электромагнитная совместимость |
EN 61326-1 |
||
Характеристики производительности |
|||
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) |
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1. |
||
Режимы тестирования класса FA |
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1. |
||
Длина витой кабельной пары |
||
|---|---|---|
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
800 м |
150 м |
Разрешение |
0,1м |
0,1м |
Точность |
± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Задержка распространения |
||
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
4000 нс |
750 нс |
Разрешение |
1 нс |
1 нс |
Точность |
± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
Разница задержек |
||
|---|---|---|
Диапазон |
От 0 нс до 100 нс |
|
Разрешение |
1 нс |
|
Точность |
± 10 нс |
|
Тестирование сопротивления контурного тока |
||
Диапазон |
0 Ом до 540 Ом |
|
Разрешение |
0,1 Ом |
|
Точность |
± (1 Ом + 1%) |
|
Время восстановления после перегрузки |
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении. |
|
Fluke Networks CertiFiber Pro |
|
|---|---|
Спецификации измерителя мощности |
|
Входной разъем |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
Тип детектора |
InGaAs |
Длины волн |
850 нм, 1300 нм, 1310 нм, 1550 нм |
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
Колебания измерения мощности 1,2 |
< ± 5 % ± 32 пВт |
Линейность измерений 3 |
< ± 0,1 дБ |
Период перекалибровки |
6 месяцев |
1. ± 100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
Спецификации потерь/длины |
|
|---|---|
Технические характеристики |
Многомодовые модули CertiFiber Pro |
Скорость тестирования (не включает время привязки) |
Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) |
Входные/выходные разъемы |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
|
Условия подключения 1,2 |
Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 |
Типы протестированного волокна1,2 |
50/125 мкм или 62,5/125 мкм |
Тип и длина волны источника |
Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
Максимальное измерение длины |
12 км |
Точность измерения длины |
± 1,5 плюс ± 1% длины |
Выходная мощность (номинальная) |
≥ -24 дБм с EF-TRC |
Стабильность выходной мощности 3 |
± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут |
1. На выходе EF-TRC
2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%
3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре
Спецификации потерь/длины(продолжение) |
|
|---|---|
Длины волн источника |
850 нм, 1300 нм, 1310 нм, 1550 нм |
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
Power Measurement Uncertainty 1,2 |
< ± 5% ±32 пВт |
Линейность измерений3 |
< ± 0,1 дБ |
Период перекалибровки |
6 месяцев |
1. ±100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
Visual Fault Locator (VFL) |
||
|---|---|---|
Выходная мощность |
>-5 дБм |
|
<0 dBm | ||
Одномодовое волокно SMF-28 | ||
Непрерывная волна | ||
Разъем SC/UPC | ||
Рабочая длина волны |
Номинал 650 нм |
|
Режимы вывода |
Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания) |
|
Адаптер разъема |
Универсальный 2,5 мм |
|
Безопасность лазера |
Класс II CDRH Диапазон нерабочих температур |
|
Условия эксплуатации |
|
|---|---|
Рабочая температура |
от -18 °C до 45 °C |
Температура хранения |
от -30°C до +60 °C |
Относительная рабочая влажность % ( без конденсации, при температуре) |
от 0% до 90%, от 0 °C до 35 °C
от 0% до 70%, от 35 °C до 45 °C |
Вибрация |
Случайная, 2 г, 5–500 Гц |
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
Безопасность |
CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
Степень загрязнения |
2 |
Высота над уровнем моря |
Рабочая: 4 000 м; хранение: 12 000 м |
Электромагнитная совместимость |
EN 61326–1 |

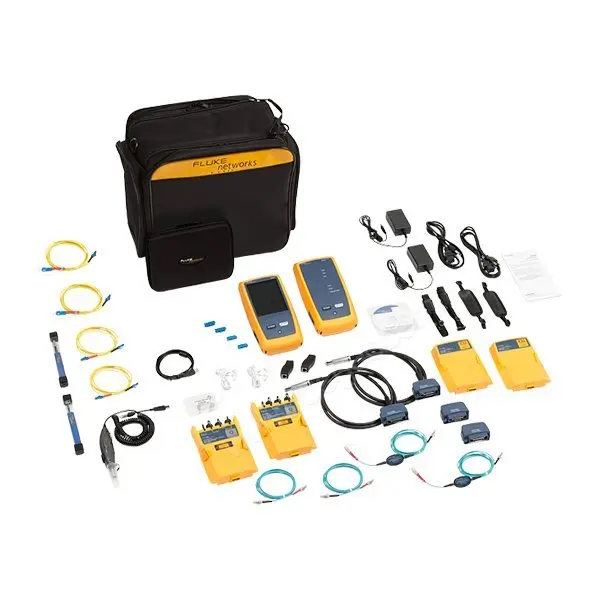

Комплектация
- 1 Базовый блок Versiv и удаленный блок с аккумуляторами
- 2 Два модуля DSX-5000 CableAnalyzer
- 3 Два модуля CertiFiber Quad OLTS
- 4 Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA
- 5 Комплект из 2х Channel адаптеров CAT 6A/класса EA
- 6 Два переговорных устройства
- 7 Два ручных ремешка
- 8 Два плечевых ремешка
- 9 Кейс для переноски
- 10 Micro-USB кабель для подключения к компьютеру
- 11 Компакт-диск с программным обеспечением LinkWare
- 12 Компакт-диск с программным обеспечением AxTalk
- 13 Два зарядных устройства переменного тока
- 14 Два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12
- 15 Два терминатора AxTalk
- 16 USB-видеомикроскоп в чехле с 4-мя сменными адаптерами
- 17 Два очистителя коннекторов OneClick (1,25/2,50 мм)
- 18 Два симплексных проходных адаптера LC/LC
- 19 Комплект SC/LC EF-совместимых многомодовых эталонных шнуров (50 мкм)
- 20 Комплект одномодовых эталонных шнуров SC/SC
- 21 Кейс для хранения эталонных шнуров
- 22 Сертификат о калибровке и руководство пользователя
