Кабельный анализатор Fluke Networks DSX2-5000 INT
Add a review
Гарантия 6 месяцев
Госреестр 72897-18
Артикул 4955000 Код товара 75331
Характеристики
Госреестр:
72897-18
Назначение:
кабельный анализатор для полноценного тестирования и сертификации медных линий СКС
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Кабельный анализатор Fluke Networks DSX2-5000 INT
Технические характеристики
Fluke Networks DSX2-5000 INT |
|||
|---|---|---|---|
Типы кабелей |
|||
Кабели LAN с экранированной и неэкранированной витой парой |
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ом
ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ом и 120 Ом; |
||
Адаптеры со стандартным интерфейсом соединения |
|||
Адаптеры для тестирования Постоянной линии |
Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
||
Адаптеры для каналов |
Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
||
Стандарты теста | |||
TIA |
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 |
||
ISO/IEC |
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями |
||
Максимальная частота |
1200 МГц |
||
Общие технические характеристики |
|||
Скорость автотеста |
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды |
||
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
||
Защита на входе |
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
||
Дисплей |
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном |
||
Корпус |
Высокопрочный пластик с ударопоглощающим внешним корпусом |
||
Размеры |
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см) |
||
Масса |
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг |
||
Основной и удаленный модули: |
Блок литиево-ионных батарей, 7,2 В |
||
Типичный срок эксплуатации аккумулятора: |
8 ч. |
||
Время зарядки |
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда. |
||
Поддерживаемые языки |
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский |
||
Калибровка |
6 месяцев (калибровка, проведенная сервисным центром) |
||
Параметры окружающей среды |
|||
Рабочая температура |
От 0°C до 45 °C |
||
Температура хранения |
От -20° C до +50 °C |
||
Рабочая относительная влажность |
От 0 % до 90 %, от
0 °C
до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
||
Вибрация |
Случайная, 2 г, 5–500 Гц |
||
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
||
Безопасность |
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2 |
||
Рабочая высота над уровнем моря |
4 000 м |
||
Электромагнитная совместимость |
EN 61326-1 |
||
Характеристики производительности |
|||
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) |
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1. |
||
Режимы тестирования класса FA |
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1. |
||
Длина витой кабельной пары |
||
|---|---|---|
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
800 м |
150 м |
Разрешение |
0,1м |
0,1м |
Точность |
± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Задержка распространения |
||
Без дистанционного управления |
С дистанционным управлением |
|
Диапазон |
4000 нс |
750 нс |
Разрешение |
1 нс |
1 нс |
Точность |
± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
Разница задержек |
||
|---|---|---|
Диапазон |
От 0 нс до 100 нс |
|
Разрешение |
1 нс |
|
Точность |
± 10 нс |
|
Тестирование сопротивления контурного тока |
||
Диапазон |
0 Ом до 540 Ом |
|
Разрешение |
0,1 Ом |
|
Точность |
± (1 Ом + 1%) |
|
Время восстановления после перегрузки |
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении. |
|

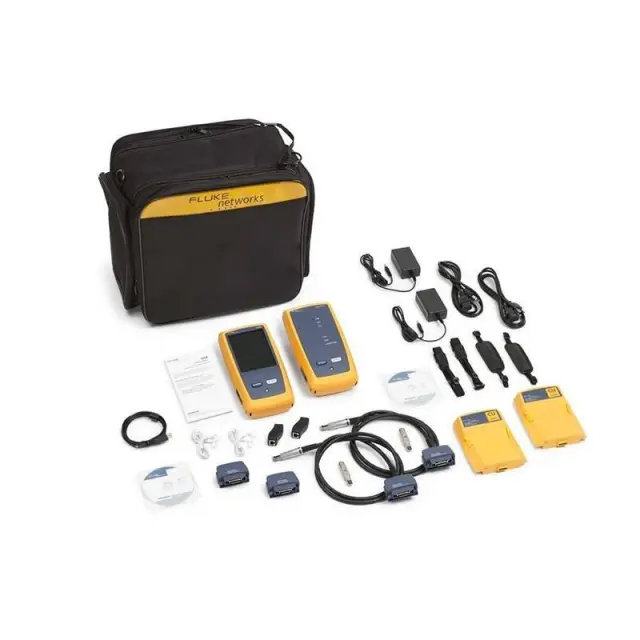

Комплектация
- 1 Базовый блок Versiv2 и удаленный блок с аккумуляторами;
- 2 Два модуля Copper DSX-5000, 1 GHz, Cat 6A;
- 3 Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
- 4 Комплект из 2х Channel адаптеров CAT 6A/класса EA;
- 5 Два переговорных устройства;
- 6 Два ручных ремешка;
- 7 Два плечевых ремешка;
- 8 Мягкая сумка для переноски;
- 9 Micro-USB кабель, для подключения к компьютеру;
- 10 Компакт-диск с программным обеспечением;
- 11 Два зарядных устройства переменного тока;
- 12 Два универсальных проходных адаптера RJ45 на RJ45
- 13 Сертификат заводской калибровки;
- 14 Руководство пользователя.
