Кабельный анализатор Fluke Networks CFP2-100-S INT

Add a review

Гарантия 6 месяцев

Артикул 4955940 Код товара 75403

Кабельный анализатор Fluke Networks CFP2-100-S INT

Характеристики

Назначение:

комплект кабельного анализатора для сертификации одномодовых оптических кабелей

Все характеристики

Кабельный анализатор Fluke Networks CFP2-100-S INT представляет собой испытательный комплект на основе...

Перейти к описанию

Cable testers

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Кабельный анализатор Fluke Networks CFP2-100-S INT

О товаре
Характеристики

Кабельный анализатор Fluke Networks CFP2-100-S INT представляет собой испытательный комплект на основе модульной платформы Versiv второй генерации, который предназначен для контроля характеристик и сертификации волоконно-оптических систем связи с одномодовыми кабельными линиями. Изделие характеризуется высокой производительностью и при этом отличается простотой эксплуатации, облегчая и ускоряя приемку и тестирование ВОЛС в точном соответствии с требованиями отраслевых стандартов.

Особенности

Автоматическое тестирование, с последовательным выполнением заданного в настройках набора испытательных процедур без участия оператора, сокращает время проведения работ.
Интерфейс Taptive и сенсорные функции экрана основного блока кабельного тестера Fluke Networks CFP2-100-S INT упрощают выполнение настроек и управление устройством за счет высокой наглядности.
Однозначный результат о прохождении тестов в виде PASS или FAIL, получаемый после автоматического сравнения полученных показателей с пороговыми уровнями, задаваемыми отраслевыми стандартами или пределами, выбранными пользователем, исключает вероятность субъективной ошибки, снижая требования к уровню квалификации персонала.
Система управления ProjX, с выделением каждого объекта контроля в отдельный проект, облегчает процесс сертификации систем за счет формализации и учета всех процедур, не допуская выполнения лишних шагов или пропуска отдельных операций.
Внутренний Wi-Fi модуль обеспечивает доступ к облачному сервис LinkWare Live без проводного подключения к сети Интернет, повышая производительность кабельного анализатора благодаря высокой оперативности сервиса динамического управления ресурсами.

Преимущества

Для достижения гарантированной достоверности результатов измерения оптических потерь в комплект Fluke Networks CFP2-100-S INT включен набор эталонных шнуров, параметры которых соответствуют стандарту ISO/IEC 14763-3. С их помощью производится установки базового уровня выходной мощности источника в ходе предварительной настройки анализатора перед тестированием ВОЛС. Взаимозаменяемые адаптеры позволяют производить тестирование соединений в соответствии с требованиями ISO для большинства малоформатных разъемов SFF.

Встроенный визуальный локатор обеспечивает простую проверку непрерывности волокна, с выявлением повреждений, некачественных сращиваний и прочих неполадок.

В том случае, если инструмент используется несколькими бригадами, то для персонификации конкретных работ можно задавать в настройках имя исполнителя, проводящего испытания.

Купить кабельный анализатор Fluke Networks CFP2-100-S INT, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	Fluke Networks CertiFiber Pro
Спецификации измерителя мощности
Входной разъем	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Тип детектора	InGaAs
Длины волн	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Колебания измерения мощности ^1,2	< ± 5 % ± 32 пВт
Линейность измерений ³	< ± 0,1 дБ
Период перекалибровки	6 месяцев

1. ± 100 пВт при 850 нм

2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.

	Спецификации потерь/длины
Технические характеристики	Многомодовые модули CertiFiber Pro
Скорость тестирования (не включает время привязки)	Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
Входные/выходные разъемы	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Условия подключения ^1,2	Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
Типы протестированного волокна^1,2	50/125 мкм или 62,5/125 мкм
Тип и длина волны источника	Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
Максимальное измерение длины	12 км
Точность измерения длины	± 1,5 плюс ± 1% длины
Выходная мощность (номинальная)	≥ -24 дБм с EF-TRC
Стабильность выходной мощности ³	± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут

1. На выходе EF-TRC

2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%

3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре

	Спецификации потерь/длины(продолжение)
Длины волн источника	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Power Measurement Uncertainty ^1,2	< ± 5% ±32 пВт
Линейность измерений³	< ± 0,1 дБ
Период перекалибровки	6 месяцев

1. ±100 пВт при 850 нм

2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.

	Visual Fault Locator (VFL)
Выходная мощность	>-5 дБм
	<0 dBm
	Одномодовое волокно SMF-28
	Непрерывная волна
	Разъем SC/UPC
Рабочая длина волны	Номинал 650 нм
Режимы вывода	Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания)
Адаптер разъема	Универсальный 2,5 мм
Безопасность лазера	Класс II CDRH Диапазон нерабочих температур

	Условия эксплуатации
Рабочая температура	от -18 °C до 45 °C
Температура хранения	от -30°C до +60 °C
Относительная рабочая влажность % ( без конденсации, при температуре)	от 0% до 90%, от 0 °C до 35 °C от 0% до 70%, от 35 °C до 45 °C
Вибрация	Случайная, 2 г, 5–500 Гц
Ударная нагрузка	Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность	CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2
Степень загрязнения	2
Высота над уровнем моря	Рабочая: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость	EN 61326–1

Полные характеристики

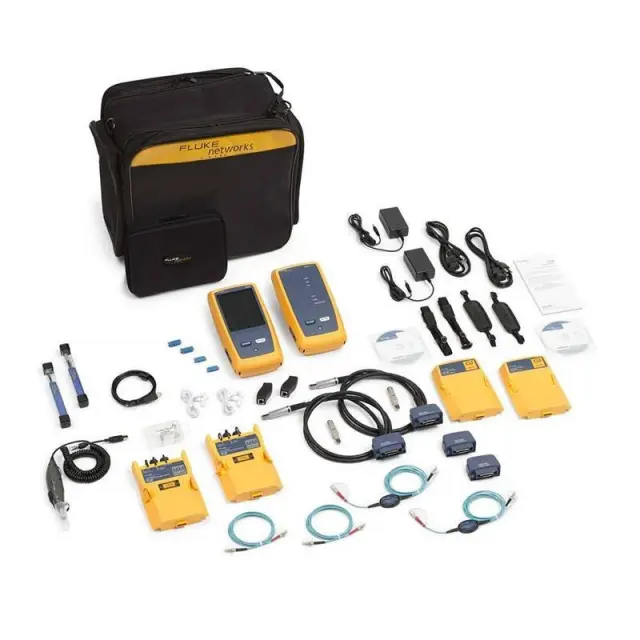

Комплектация

1 Кабельный анализатор Fluke Networks CFP2-100-S INT
2 Базовый блок Versiv и удаленный блок с аккумуляторами
3 Два одномодовых модуля CertiFiber Pro OLTS
4 Комплект из 4х SC/LC одномодовых эталонных шнуров (50 мкм)
5 Кейс для хранения эталонных шнуров
6 Два симплексных проходных адаптера LC/LC
7 Два симплексных проходных адаптера SC/SC
8 Два ручных ремешка
9 Два плечевых ремешка
10 Кейс для переноски
11 Micro-USB кабель
12 Для подключения к компьютеру
13 Компакт-диск с программным обеспечением LinkWare
14 Компакт-диск с руководством пользователя
15 Два зарядных устройства переменного тока
16 Сертификат о калибровке и руководство пользователя
