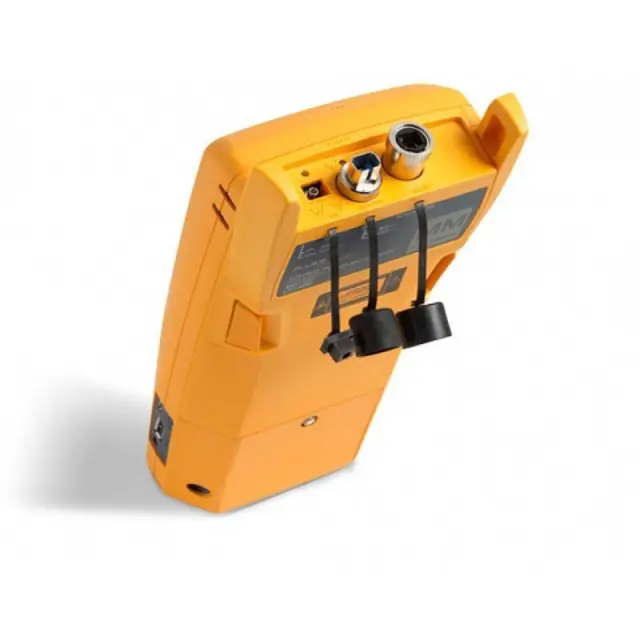

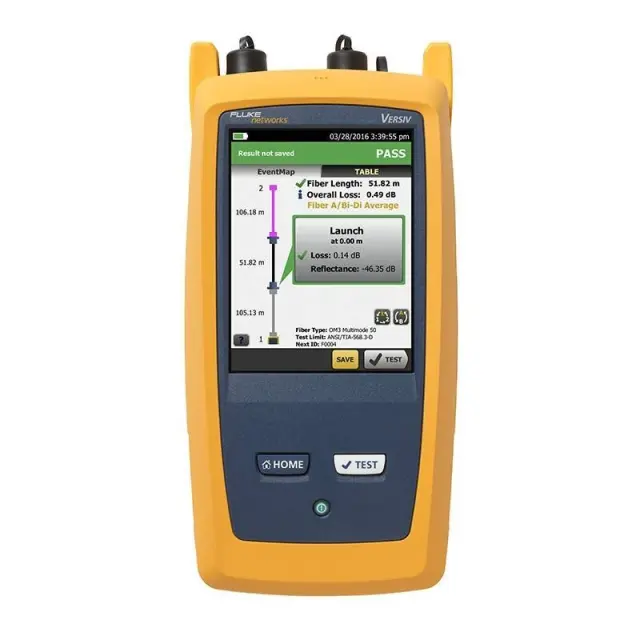

Кабельный анализатор Fluke Networks CFP2-100-M INT
Технические характеристики
Fluke Networks CertiFiber Pro |
|
|---|---|
Спецификации измерителя мощности |
|
Входной разъем |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
Тип детектора |
InGaAs |
Длины волн |
850 нм, 1300 нм, 1310 нм, 1550 нм |
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
Колебания измерения мощности 1,2 |
< ± 5 % ± 32 пВт |
Линейность измерений 3 |
< ± 0,1 дБ |
Период перекалибровки |
6 месяцев |
1. ± 100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
Спецификации потерь/длины |
|
|---|---|
Технические характеристики |
Многомодовые модули CertiFiber Pro |
Скорость тестирования (не включает время привязки) |
Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) |
Входные/выходные разъемы |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
|
Условия подключения 1,2 |
Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 |
Типы протестированного волокна1,2 |
50/125 мкм или 62,5/125 мкм |
Тип и длина волны источника |
Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
Максимальное измерение длины |
12 км |
Точность измерения длины |
± 1,5 плюс ± 1% длины |
Выходная мощность (номинальная) |
≥ -24 дБм с EF-TRC |
Стабильность выходной мощности 3 |
± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут |
1. На выходе EF-TRC
2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%
3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре
Спецификации потерь/длины(продолжение) |
|
|---|---|
Длины волн источника |
850 нм, 1300 нм, 1310 нм, 1550 нм |
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
Power Measurement Uncertainty 1,2 |
< ± 5% ±32 пВт |
Линейность измерений3 |
< ± 0,1 дБ |
Период перекалибровки |
6 месяцев |
1. ±100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
Visual Fault Locator (VFL) |
||
|---|---|---|
Выходная мощность |
>-5 дБм |
|
<0 dBm | ||
Одномодовое волокно SMF-28 | ||
Непрерывная волна | ||
Разъем SC/UPC | ||
Рабочая длина волны |
Номинал 650 нм |
|
Режимы вывода |
Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания) |
|
Адаптер разъема |
Универсальный 2,5 мм |
|
Безопасность лазера |
Класс II CDRH Диапазон нерабочих температур |
|
Условия эксплуатации |
|
|---|---|
Рабочая температура |
от -18 °C до 45 °C |
Температура хранения |
от -30°C до +60 °C |
Относительная рабочая влажность % ( без конденсации, при температуре) |
от 0% до 90%, от 0 °C до 35 °C
от 0% до 70%, от 35 °C до 45 °C |
Вибрация |
Случайная, 2 г, 5–500 Гц |
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
Безопасность |
CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
Степень загрязнения |
2 |
Высота над уровнем моря |
Рабочая: 4 000 м; хранение: 12 000 м |
Электромагнитная совместимость |
EN 61326–1 |

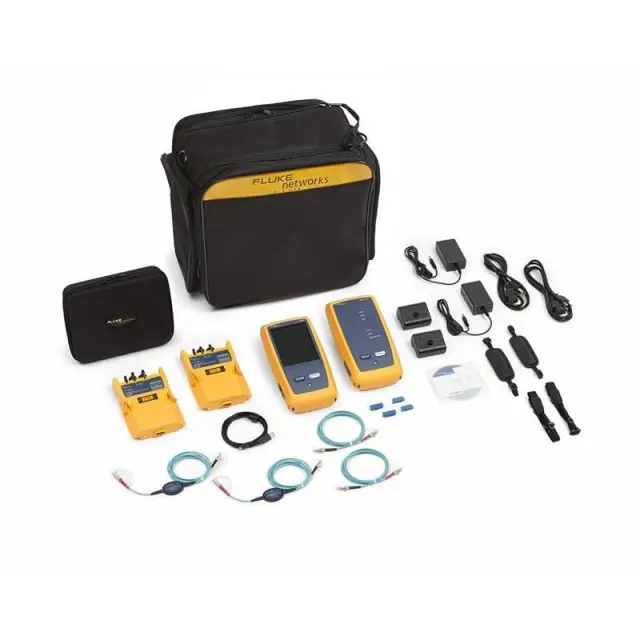

Комплектация

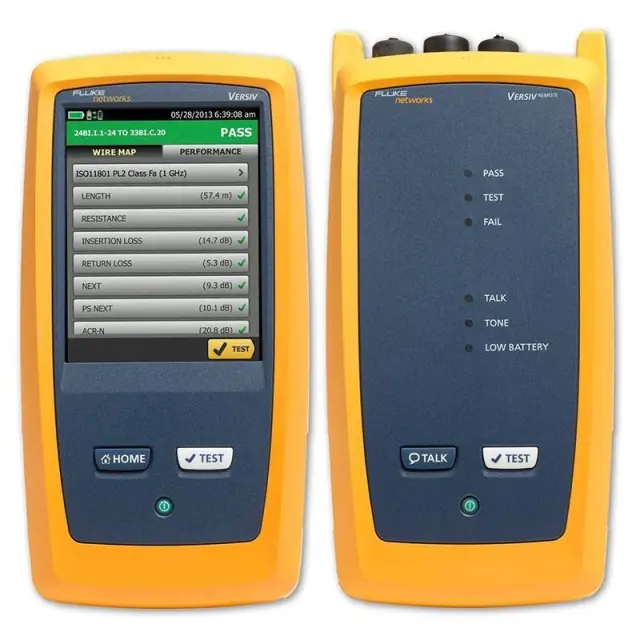

- 1 Базовый блок Versiv и удаленный блок с аккумуляторами
- 2 Два многомодовых модуля CertiFiber Pro OLTS
- 3 Комплект из 2х SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм
- 4 Комплект из 2х LC/LC многомодовых эталонных шнуров
- 5 Кейс для хранения эталонных шнуров
- 6 Два симплексных проходных адаптера LC/LC
- 7 Два симплексных проходных адаптера SC/SC
- 8 Два ручных ремешка
- 9 Два плечевых ремешка
- 10 Кейс для переноски
- 11 Micro-USB кабель для подключения к компьютеру
- 12 Компакт-диск с программным обеспечением LinkWare
- 13 Компакт-диск с руководством пользователя
- 14 Два зарядных устройства переменного тока
- 15 Сертификат о калибровке и руководство пользователя
