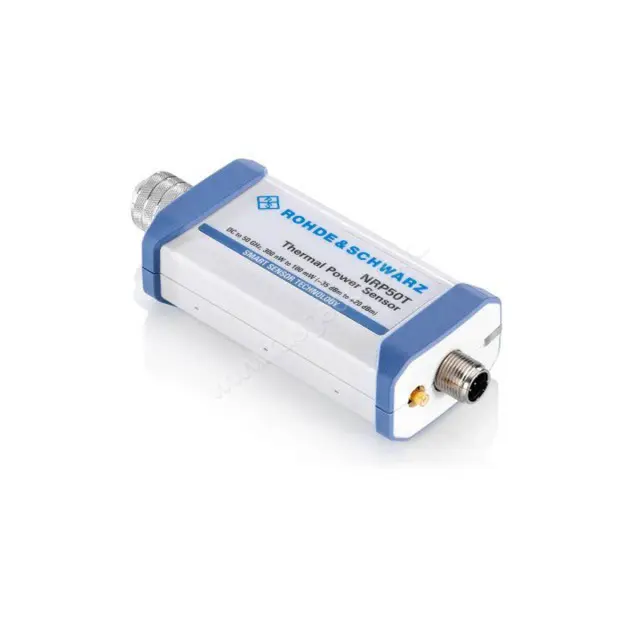

Датчик поглощаемой мощности Rohde Schwarz NRP50T 2,40 мм

Основные свойства

    Принцип действия датчиков основан на термоэлектрическом эффекте. Между соединёнными разнородными проводниками имеется контактная разность потенциалов, зависящая от разности температур, вследствие поглощения ВЧ/СВЧмощности одним из проводников.

 Данная технология идеально подходит для измерения средней мощности сигналов всех типов – от немодулированных синусоидальных до импульсных со сложными видами цифровой модуляции, независимо от наличия гармоник, формы или искажений сигнала. Преобразователь реагирует на полную суммарную мощность сигналов во всем динамическом диапазоне. Пиковая импульсная мощность РЛС часто вычисляется на основе средней мощности и учета скважности сигнала. Датчики имеют более низкую измерительную неопределенность, кроме того они содержат эталонную цепь на базе высокостабильного источника постоянного напряжения. Несмотря на исключительную точность и широчайший диапазон рабочих частот от 0 до 110 ГГц, динамический диапазон преобразователей данного типа составляет всего около 55 дБ (от -35 дБм до +20 дБм). Они недостаточно чувствительны и поэтому не подходят для измерений низких уровней мощности.
