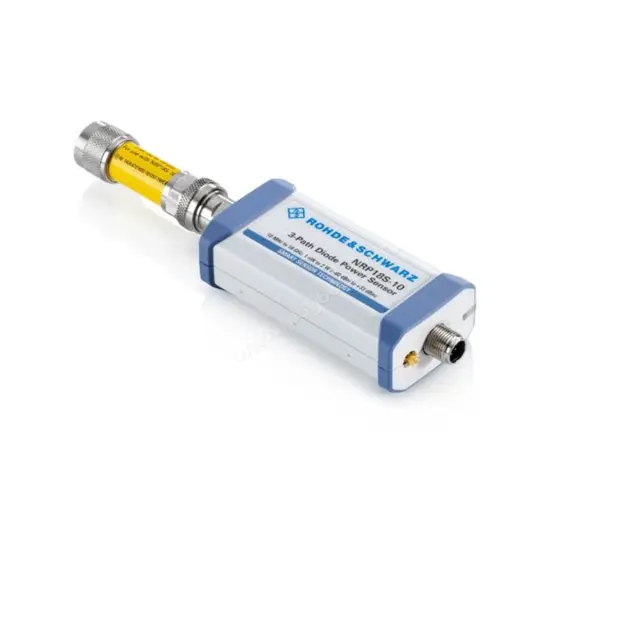

Датчик поглощаемой мощности Rohde Schwarz NRP18S10 N

Оставить отзыв

Артикул 1424.6721.02 Код товара 86651

Характеристики

Диапазон частот:

от 10 MГц до 18 ГГц

Диапазон мощности:

от -60 до +33 дБмВт

Все характеристики RF power meters

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики
Сервис

Датчик поглощаемой мощности Rohde Schwarz NRP18S10 N

О товаре
Характеристики

Ваттметры поглощаемой мощности СВЧ NRP18S-10

Ваттметры поглощаемой мощности СВЧ NRP18S-10, предназначены для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.

Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP18S-10, мощность СВЧ ослабляется во входном аттенюаторе, который используется для расширения верхнего предела измеряемой мощности, и затем поглощается нагрузкой, в качестве которой используются диодные детекторы.

В диодных детекторах мощность СВЧ:

преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым
преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей
разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.

Датчики высокой входной мощности R&S®NRP18S-10, состоят из датчика R&S®NRP18S и аттенюатора и могут измерять мощность сигналов до 2 Вт.

Быстрые и точные измерения мощности модулированных и не модулированных сигналов
Максимальный динамический диапазон от -60 дБм до +45 дБм
Управление по интерфейсу USB

Технические характеристики

	NRP18S10
Тип датчика	3-канальные диодные универсальные
Частотный диапазон	10 МГц – 18 ГГц
Диапазон измеряемой мощности	1 В до 2 В (-60 пВт – +33 мВт)
Время нарастания, Видеополоса	< 5 мкс, > 10 кГц
Тип разъема	N (m).
Масса, кг, не более	0,5
Габаритные размеры, мм	48х30х184
Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более	от +15 до +35 80
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от -40 до +85 80

Полные характеристики

Комплектация

1 Ваттметры поглощаемой мощности NRP18S-10 N-1 шт.
2 Руководство по эксплуатации 1 экз.
