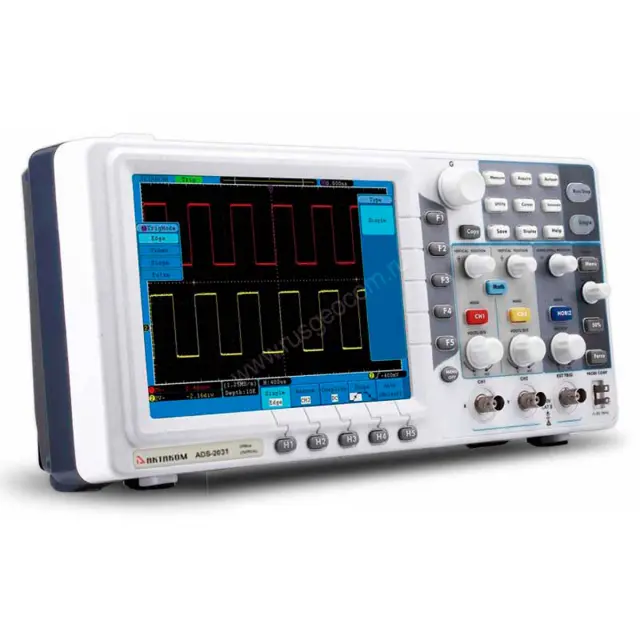

Цифровой осциллограф Актаком ADS-2031V
Оставить отзыв
Гарантия 1 год и 2 месяца
Артикул 49203112 Код товара 88572
Характеристики
Полоса пропускания:
30 МГц
Количество каналов:
2
Частота выборки:
до 0,25 Гвыб/с
Масса:
1,5 кг
Снято с производства
Цифровой осциллограф Актаком ADS-2031V
Технические характеристики
Актаком ADS-2031V |
|||
|---|---|---|---|
Характеритстика
|
Значение
|
||
Полоса пропускания
|
30 MГц
|
||
Количество каналов
|
2 + внешний запуск
|
||
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс. дискретизация (реальное время)
|
250 Mвыб/сек (125 Mвыб/сек - 2 канала)
|
||
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
Входной импеданс
|
1 MΩ±2% в параллель 10 пФ±5 пФ
|
||
Учет ослабления пробников
|
1X, 10X, 100X, 1000X
|
||
Максимальное входное напряжение
|
400 Вп-п (DC + AC пик-пик)
|
||
Ограничение полосы пропускания
|
полный диапазон
|
||
Изолированность каналов
|
50 Гц: 100 : 1 10 МГц: 40 : 1 |
||
Задержка между каналами (типичное)
|
150 пс
|
||
Параметры горизонтальной системы |
Диапазон частоты выборки
|
5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала) |
|
Интерполяция
|
(sin x)/x
|
||
Глубина записи
|
10 К точек на каждый каналl
|
||
Коэффициент развертки
|
4 нс/дел ~ 100 с/дел, с шагом 1~2~4
|
||
Погрешность времени выборки и времени задержки
|
±100 ppm
|
||
Погрешность измерения интервалов |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
Параметры вертикальной системы
|
АЦП
|
8 бит
|
|
Вертикальное отклонение
|
5 мВ/дел ~ 5 В/дел
|
||
Диапазон смещения
|
±10 делений
|
||
Полоса пропускания для аналогового периодического сигнала
|
30 МГц
|
||
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
||
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
||
Время нарастания
|
≤11.67 нс (типичное)
|
||
Погрешность коэф.усиления
|
±3%
|
||
Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
||
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|
Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
||
Математические операции
|
+, -, *, / ,FFT
|
||
Сохранение во внутреннюю память
|
15 осциллограмм
|
||
Фигуры Лиссажу
|
Диапазон
|
Полный
|
|
Сдвиг фаз
|
±3 градуса
|
||
Частота ( типичное)
|
6 разрядов, 2 Гц - 30 МГц
|
||
Комплектация
- 1 Осциллограф цифровой
- 2 Осциллографические щупы – 2 шт.
- 3 Сетевой кабель
- 4 USB кабель для подключения к ПК
- 5 Руководство по эксплуатации
- 6 Программное обеспечение Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов AULFConverter Конвертер файлов формата AKTAKOM USB Lab
