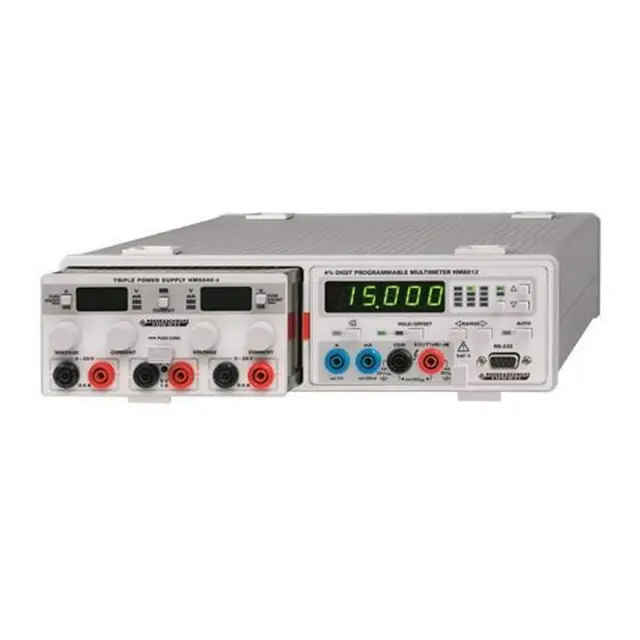

Базовый блок Rohde Schwarz HM8001-2

Базовый блок Rohde Schwarz HM8001-2 является основой модульной системы HAMEG R&S HM8000. Путем установки в него подходящих блоков - цифрового мультиметра, функционального генератора, LCR-измерителя, лабораторного трехканального блока питания либо модуля собственной разработки – можно самостоятельно создавать измерительный/испытательный стенд в соответствии с индивидуальными запросами для решения профессиональных, любительских или образовательных задач, поставленных перед радиоизмерительными приборами. Применение нескольких разнотипных модулей дает возможность гибко и быстро менять функциональность и характеристики системы, просто заменяя компоненты, что исключает необходимость траты средств на приобретение нового оборудования.

Особенности конструкции

Rohde & Schwarz HM8001-2 представляет собой прочный прямоугольный корпус с двумя пустыми отсеками под сменные модули, в каждом из которых размещен 22-контактный слот с направляющими и схема подключения. Питание устанавливаемых модулей осуществляется от встроенного трансформаторного блока питания постоянного тока мощностью 36 Вт, который снабжен электронной регулировкой и защитой от перегрузки и короткого замыкания. За счет плавающего потенциала обеспечивается независимость контуров питания каждого модуля, что исключает их взаимовлияние при работе.

Вентиляционные отверстия на верхней стенке корпуса Rohde & Schwarz HM8001-2 служат для воздухообмена, улучшая охлаждение элементов модулей HAMEG, подверженных нагреву. В качестве дополнительной опции предусмотрена возможность установки двух BNC-разъемов с тыльной стороны изделия для каждого из внутренних блоков.

Преимущества

• Гибкость – замена модулей производится без специальных инструментов.
• Простая регулировка питания – помимо выдачи трех базовых номиналов с заводскими настройками, внутренний блок питания может быть просто перепрограммирован на другие показатели напряжения путем установки резисторов и перемычек, без разборки и внесения каких-либо изменений в конструкцию устройства.
• Экономия рабочего места – допускается установка друг на друга до пяти базовых блоков, для чего в комплект поставки включены противоскользящие опоры-держатели под ножки, что позволяет формировать компактно размещенную систему без задействования приборной стойки.
