Анализатор качества электроэнергии Fluke N4K 3PP42IP
Add a review
Гарантия 6 месяцев
Госреестр 57767-14
Артикул 3108565 Код товара 86901
Характеристики
Госреестр:
57767-14
Напряжение:
0,3 - 1000 В
Частота:
10 МГц
Ток:
0,03 мА - 20 А
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!

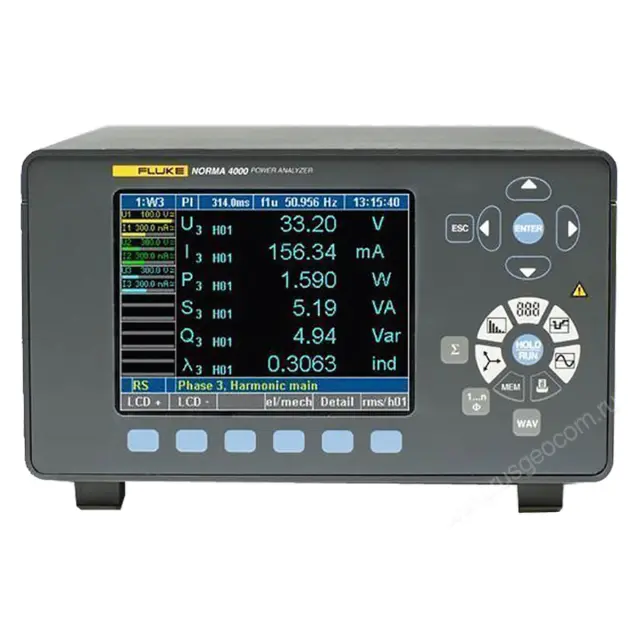

Анализатор качества электроэнергии Fluke N4K 3PP42IP
Технические характеристики
Fluke N4K 3PP42IP
|
|
|---|---|
Количество фаз
|
1-3
|
Вес
|
Прибл. 5 кг
|
Размер
|
150 мм x 237 мм x 315 мм |
Встроенный принтер
|
Да (опционально)
|
Дисплей
|
Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
Диапазон
|
От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля
|
Основная погрешность
|
0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
Частота дискретизации
|
0,33 МГц или 1 МГц в зависимости от используемого входного модуля
|
Диапазон входного напряжения
|
От 0,3 В до 1000 В
|
Диапазон входного тока (напрямую без использования шунта)
|
От 0,03 мА до 20 А в зависимости от используемого входного модуля
|
Память для хранения конфигураций
|
4 МБ
|
Память для хранения настроек
|
0,5 МБ
|
Быстрое преобразование Фурье
|
До 40-й гармоники
|
RS-232 / USB-интерфейс
|
Стандартно
|
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа)
|
опционально
|
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с)
|
опционально
|
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов)
|
стандартно
|
Быстрое преобразование Фурье
|
Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
Цифровой осциллограф
|
Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
|
Функция интегрирования (энергия)
|
Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
|
Векторная диаграмма
|
Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
|
Регистратор данных
|
Обеспечивает просмотр усредненных во времени данных для определения трендов.
|
Оперативная память для данных
|
Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
Конфигурация
|
Анализатор можно настроить на измерение и отображение данных в требуемом формате.
|
Диапазон рабочих температур
|
От 5 °C до 35 °C
|
Диапазон температур хранения
|
От -20 °C до 50 °C
|
Материал корпуса
|
Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
|
Климатический класс
|
KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
|
Блок питания
|
От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
|
Измерительные входы
|
Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта |
Управление
|
Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
|
Разъемы
|

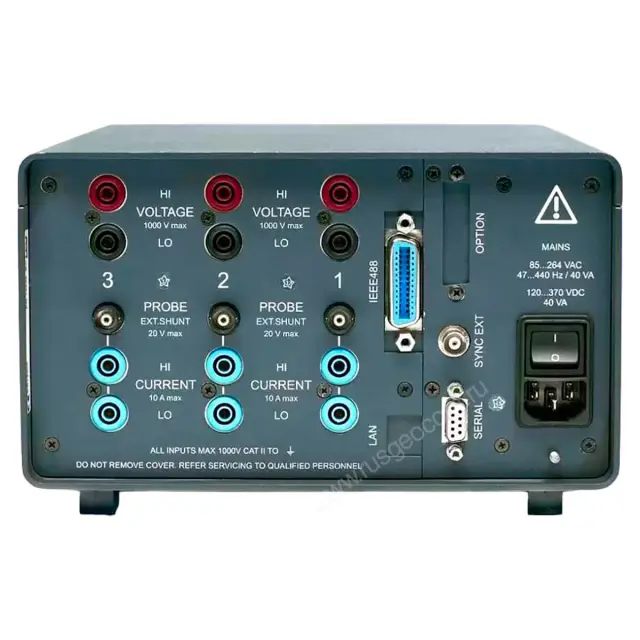

Задняя панель 3-фазного анализатора
|
Измеряемые величины
|
Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
Диапазон
|
От постоянного тока и 0,2 Гц до частоты дискретизации |
Точность
|
±0,01 % измеряемой величины (показания)
|
Частота и синхронизация
|
Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
Память для конфигураций
|
В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
|
Интерфейс
|
Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
Возможные варианты
|
IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
Электрическая безопасность
|
EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
Максимальные значения на входе
|
Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
Испытательные напряжения
|
Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
Электромагнитная восприимчивость
|
Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
Комплектация
- 1 Norma 4000 Трехфазный анализатор мощности
- 2 3 x фазных входных модуля питания PP42
- 3 Кабель питания
- 4 Программное обеспечение Fluke NormaView для ПК
- 5 Цветное руководство пользователя
- 6 Свидетельство об испытании
- 7 Калибровочные значения
