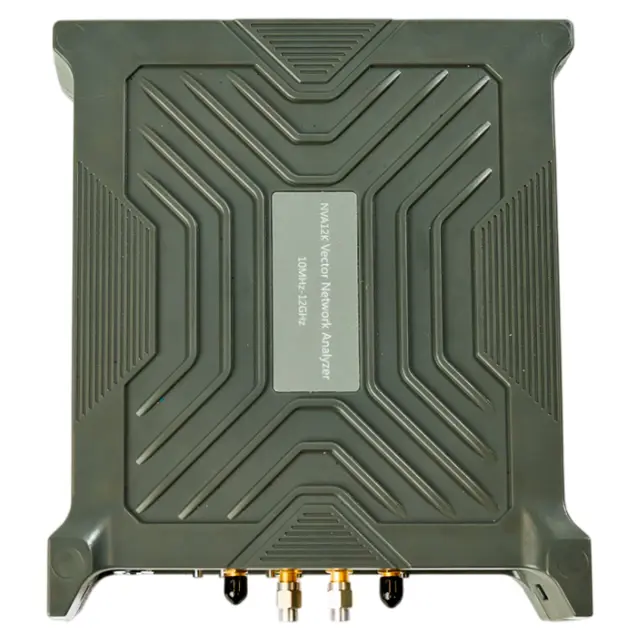

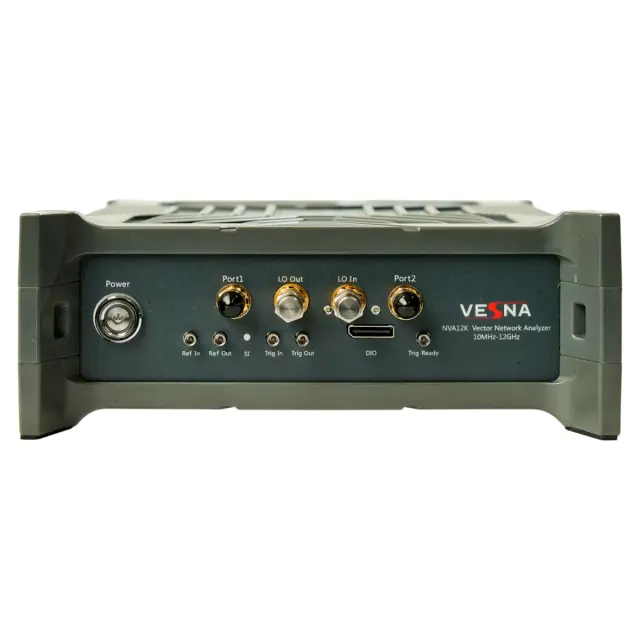

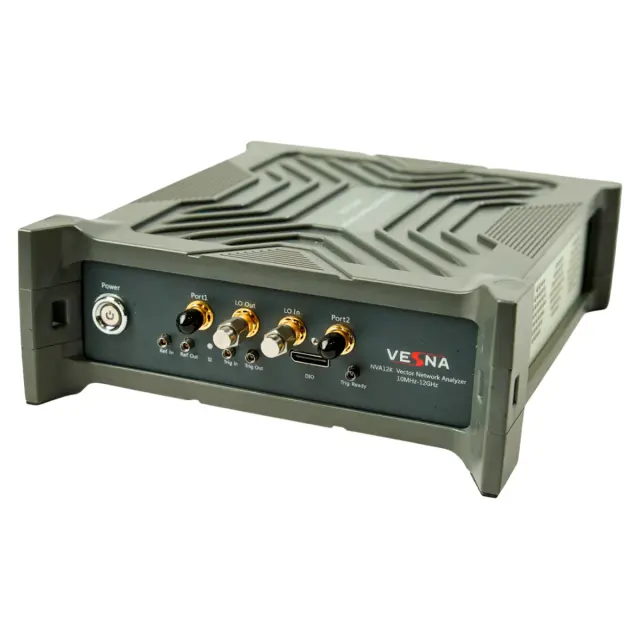

Анализатор цепей векторный VESNA NVA12K относится к лабораторным приборам модульного типа в бездисплейном исполнении, для управления которыми используется внешний подключаемый ПК ОС Windows, который не входит в комплект поставки. Модель оборудована 2 портами и предназначена для тестирования целевых объектов в полосе частот от 10 МГц до 12 ГГц, обеспечивая измерение их параметров передачи и отражения сигналов и определение фактических электромагнитных характеристик. Изделие может использоваться в ходе проектирования, отладки и производства радиоэлектронного оборудования, РЧ и СВЧ устройств и компонентов в качестве автономного средства контроля, а также в составе испытательных стендов и установок.
Преимущества
- Модульное исполнение, с управлением по каналу USB 3.0 Type C, обеспечивает простую интеграцию векторного анализатора цепей в состав производственных и лабораторных систем, а также модернизацию – путем замены управляющего компьютера на более производительный.
- Программируемый интерфейс, совместимый с основными продуктами Keysight, предоставляет широкий перечень инструментов для измерений и анализа.
- Поддержка каскадного режима подключения, с реализацией технологии скоростного тестирования по принципу FIFO, позволяет использовать нескольких однотипных блоков с общей синхронизацией для испытаний многоканальных устройств с параллельным измерением параметров.
- Функция онлайн-обновлений прошивки и ПО, при наличии доступа подключенного ПК к Интернету, дает возможность поддерживать актуальность изделия в течение всего срока службы.
Гибкость и универсальность
Калибровка прибора может выполняться с использованием механических мер или электронных модулей. Портативный векторный анализатор цепей VESNA NVA12K поддерживает широкий перечень форматов отображения данных. В логарифмическом виде удобно оценивать эффективность передачи энергии, регистрируя изменение тестового сигнала в дБ при анализе частотных характеристик объектом контроля, исследуя эффективность усиления и потери на передачу и отражение. Режим отображения ФЧХ оптимален при проверке согласования многоканальных устройств, в том числе антенного оборудования, по фазе, а также для оценки фазовой линейности при отслеживании групповой задержки. Для оценки согласования импедансов РЧ оборудования предусмотрен формат VSWR. Диаграмма Смита позволяет оценить зависимость между входным импедансом и рабочей частотой объекта контроля.
