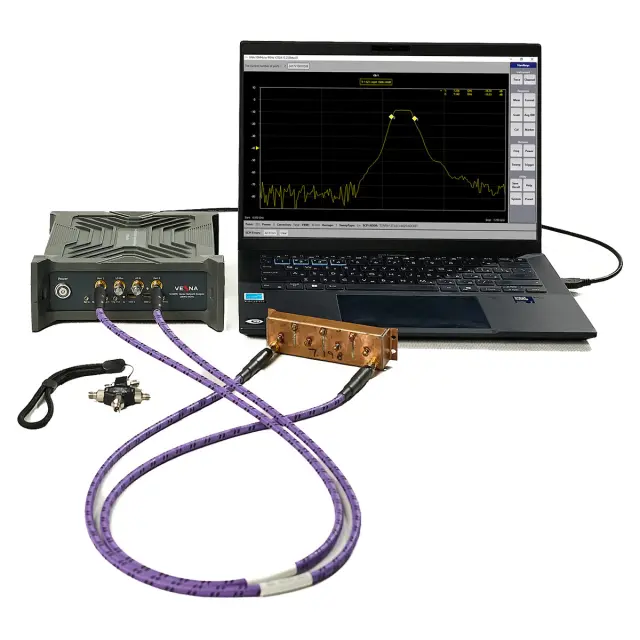

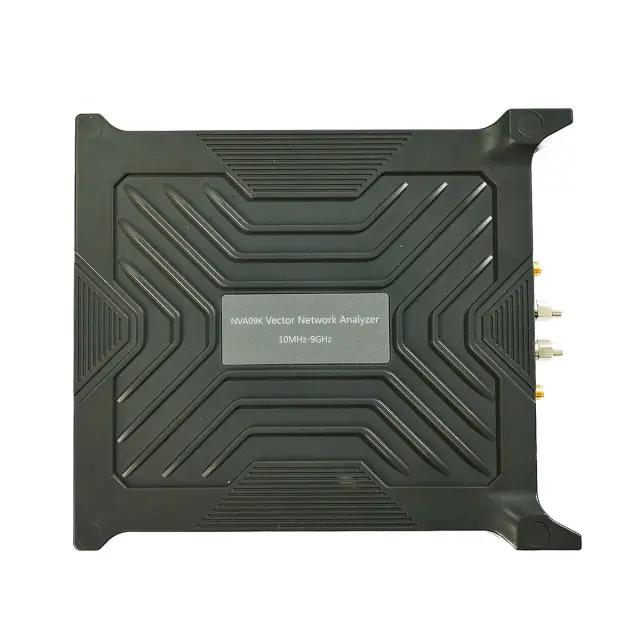

Анализатор цепей векторный VESNA NVA09K представляет собой 2-портовый прибор среднего класса с частотным диапазоном до 9 ГГц, ориентированный на использование в стационарных условиях – в лабораториях, сервисных центрах, на производстве и т.п. K-модификация отличается от базового варианта компактным высокозащищенным исполнением – она не оснащается собственным дисплеем и работает под управлением внешнего ПК с ОС Windows, за счет чего обладает более доступной ценой при схожей функциональности, и лучше подходит для интеграции в состав испытательных установок и стендов.
Особенности
Управление векторным анализатором цепей производится в среде приложения на основе команд SCPI, которое совместимо с ПО Keysight, что упрощает совместную работу изделия с другим лабораторным оборудованием. Получаемые результаты могут предоставляться в виде графиков логарифмической либо линейной амплитуды, фазы, КСВ, диаграммы Смита, повышая эффективность визуального анализа данных. Поддерживаются функции преобразования импеданса, вставки шаблона, расширения порта, деэмбединга для исключения оснастки и т.д.
Питание устройства от сети переменного тока производится через внешний 12-вольтовый преобразователь, за счет чего снижен уровень собственных шумов измерителя.
Конструкционное исполнение

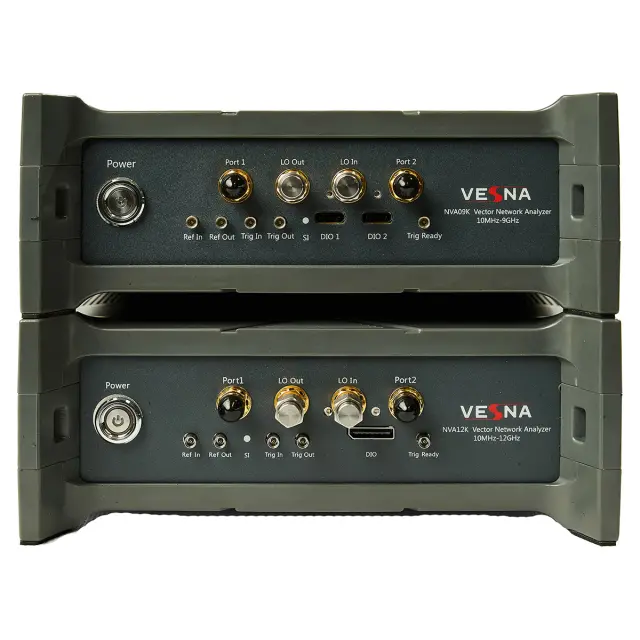

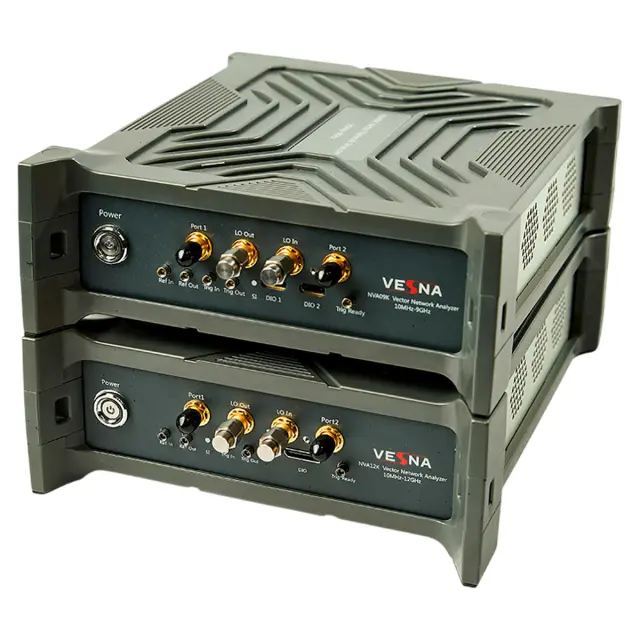

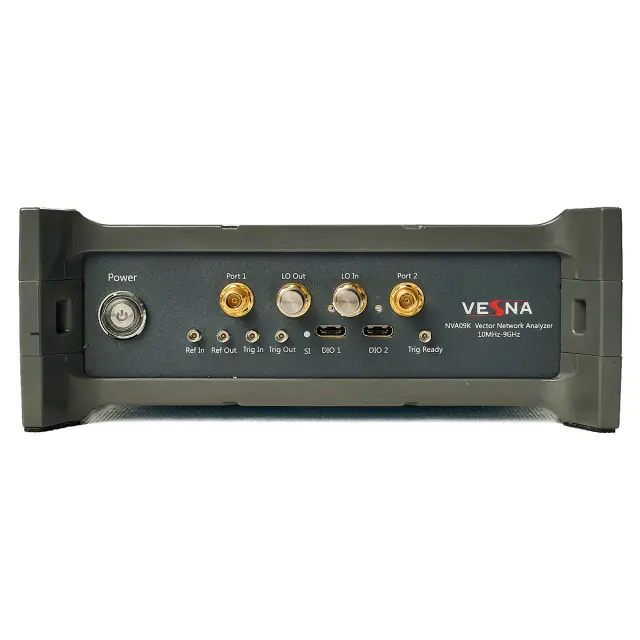

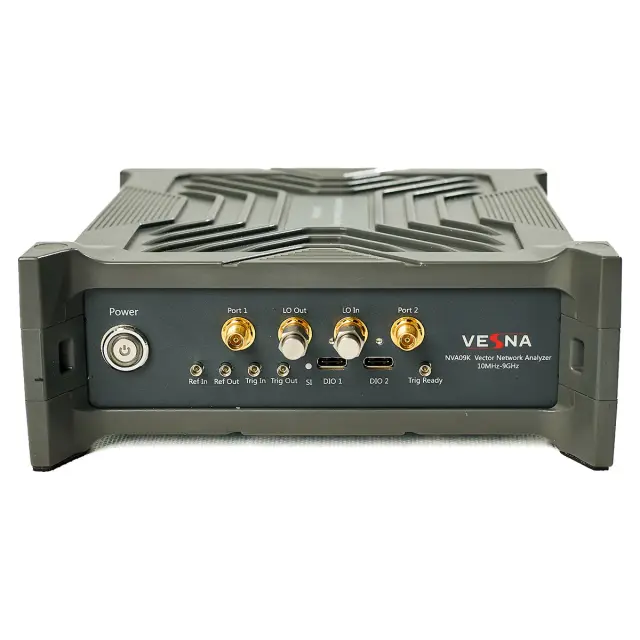

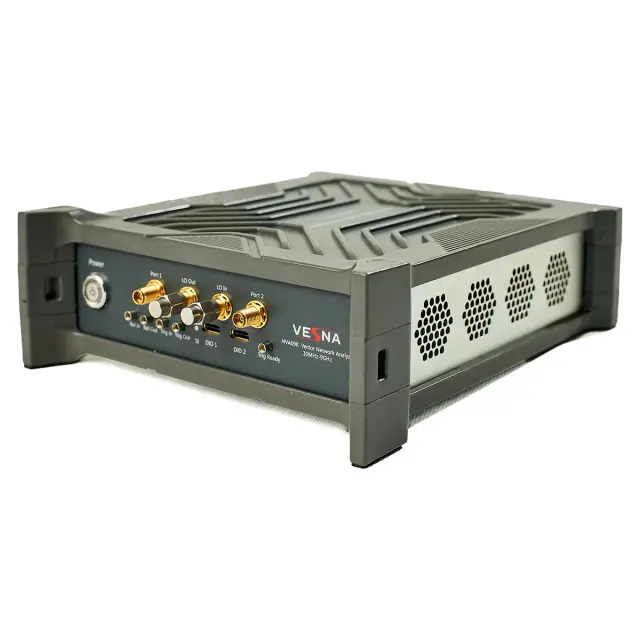

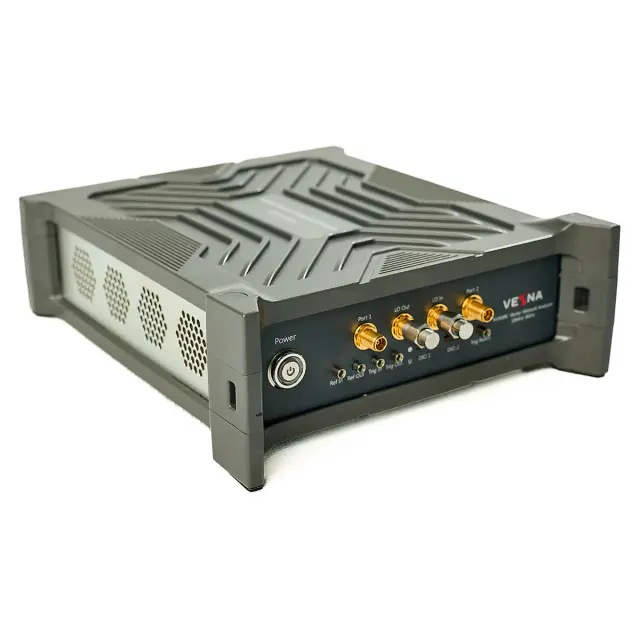

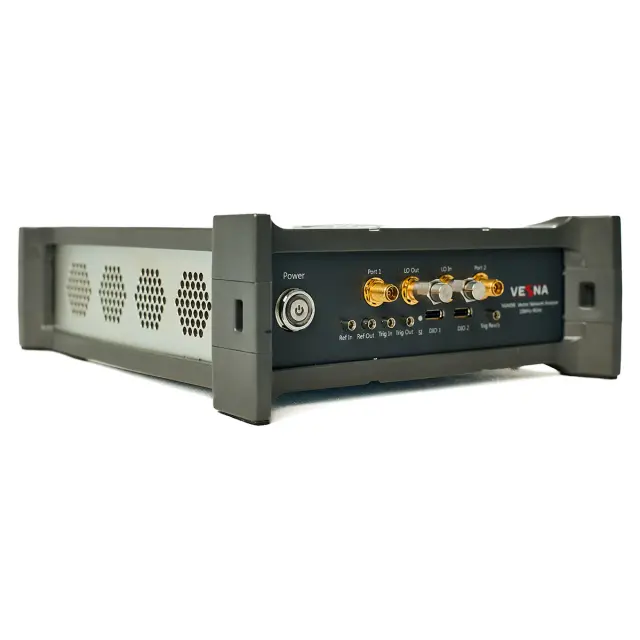

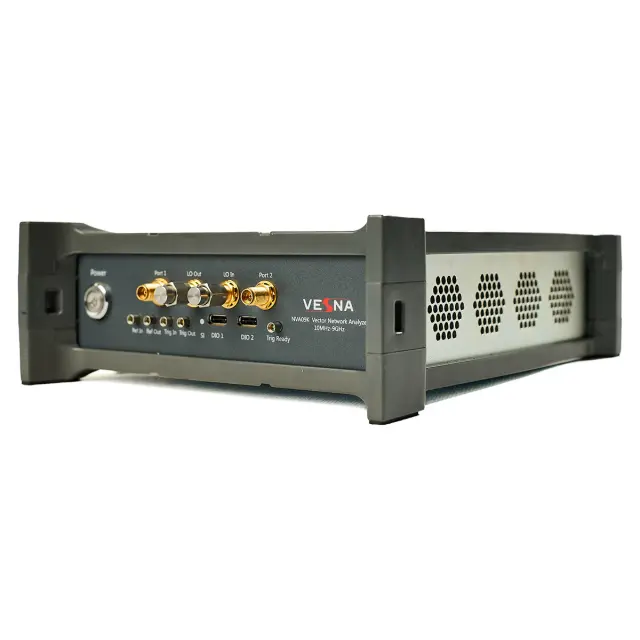

На передней панели изделия, помимо кнопки включения и 50-омных коннекторов SMA-2,92 мм измерительных каналов, размещены интерфейсы ввода-вывода сигналов запуска и опорной частоты, которые служат для синхронизации работы анализатора с другим лабораторным оборудованием. Также предусмотрены порты USB 3.0 Type C, задействуемые для обмена данными при использовании модуля VESNA NVA09K с другими аналогичными устройствами при реализации многопортовых расширений с каскадным подключением. С тыльной стороны корпуса размещается разъем подключения внешнего блока питания и коннектор USB Type-C для обмена данными с ПК. Для подключения к ПК прибор комплектуется специальным кабелем с соединителем, снабженным винтовыми фиксаторами, исключающими выпадение штекера из разъема.
Преимущества
- Поддержка 1-портовой и 2-портовой механической и электронной калибровки обеспечивает гибкость применения анализатора.
-
Реализация метода поочередной обработки данных FIFO повышает производительность тестирования.
-
Режим сегментированного частотного сканирования, с выделением более 256 сегментов на канал, сокращает общее время выполнения испытаний.
