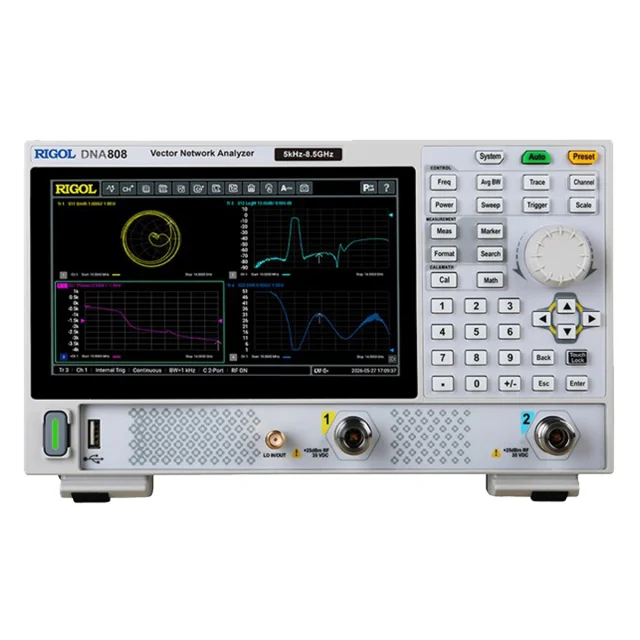

Анализатор цепей векторный RIGOL DNA808
Оставить отзыв
Гарантия 3 года
Артикул DNA808 Код товара 155453
Фото (2)
873 180 ₽
Последняя цена
Rusgeocom
Анализатор цепей векторный RIGOL DNA808
Технические характеристики
Наименование параметра
|
Значение
|
||||||||
Количество измерительных портов
|
2
|
||||||||
Частотный диапазон
|
5 кГц – 8,5 ГГц
|
||||||||
Динамический диапазон (условия измерений: полоса ПЧ 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки <1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц). |
|||||||||
Диапазон частот
|
Нормированное значение
|
Типовое значение
|
|||||||
100 кГц – 10 МГц
|
100 дБ
|
110 дБ
|
|||||||
10 МГц – 6,5 ГГц
|
115 дБ
|
125 дБ
|
|||||||
6,5 ГГц – 8,5 ГГц
|
111 дБ
|
121 дБ
|
|||||||
Характеристики системы после калибровки (электронный калибровочный модуль ECAL100/200; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C) |
|||||||||
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Погрешность передачи
|
Погрешность отражения
|
||||
5 кГц – 100 кГц
|
46 дБ
|
35 дБ
|
30 дБ
|
±0,30 дБ
|
±0,30 дБ
|
||||
100 кГц – 10 МГц
|
55 дБ
|
48 дБ
|
45 дБ
|
±0,06 дБ
|
±0,08 дБ
|
||||
10 МГц – 4,5 ГГц
|
50 дБ
|
42 дБ
|
38 дБ
|
±0,10 дБ
|
±0,08 дБ
|
||||
4,5 ГГц – 8,5 ГГц
|
42 дБ
|
35 дБ
|
30 дБ
|
±0,15 дБ
|
±0,10 дБ
|
||||
Характеристики системы после калибровки (электронный калибровочный модуль ECAL300/400; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C) |
|||||||||
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Погрешность передачи
|
Погрешность отражения
|
||||
5 кГц – 100 кГц
|
35 дБ
|
30 дБ
|
28 дБ
|
±0,30 дБ
|
±0,30 дБ
|
||||
100 кГц – 10 МГц
|
55 дБ
|
45 дБ
|
42 дБ
|
±0,06 дБ
|
±0,10 дБ
|
||||
10 МГц – 4,5 ГГц
|
50 дБ
|
42 дБ
|
35 дБ
|
±0,15 дБ
|
±0,10 дБ
|
||||
4,5 ГГц – 8,5 ГГц
|
42 дБ
|
35 дБ
|
30 дБ
|
±0,18 дБ
|
±0,15 дБ
|
||||
Характеристики системы после калибровки (механический калибровочный комплект 85054D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C) |
|||||||||
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Погрешность передачи
|
Погрешность отражения
|
||||
5 кГц – 100 кГц
|
35 дБ
|
30 дБ
|
25 дБ
|
±0,30 дБ
|
±0,30 дБ
|
||||
100 кГц – 10 МГц
|
55 дБ
|
50 дБ
|
48 дБ
|
±0,02 дБ
|
±0,04 дБ
|
||||
10 МГц – 4,5 ГГц
|
50 дБ
|
45 дБ
|
38 дБ
|
±0,02 дБ
|
±0,04 дБ
|
||||
4,5 ГГц – 8,5 ГГц
|
42 дБ
|
37 дБ
|
34 дБ
|
±0,02 дБ
|
±0,04 дБ
|
||||
Производительность нескорректированной системы (некалиброванной)
|
|||||||||
Нормированное значение
|
|||||||||
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Погрешность передачи
|
Погрешность отражения
|
||||
5 кГц – 100 кГц
|
20 дБ
|
12 дБ
|
20 дБ
|
±1,5 дБ
|
±1,5 дБ
|
||||
100 кГц – 10 МГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
||||
10 МГц – 4,5 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
||||
4,5 ГГц – 8,5 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
||||
Выход тестового порта
|
|||||||||
Частотные характеристики
|
|||||||||
Скорость старения
|
<1х10-6/год
|
||||||||
Температурная стабильность
|
0,5х10-6, от 0 °C до +40 °C, опорная температура +25 °C
|
||||||||
Начальная погрешность после калибровки
|
1х10-6
|
||||||||
Разрешающая способность установки частоты
|
1 Гц
|
||||||||
Количество точек сканирования
|
1 – 100001
|
||||||||
Частотный диапазон промежуточных частот
|
1 Гц – 3 МГц
|
||||||||
Максимальный уровень выходной мощности
|
|||||||||
5 кГц – 100 кГц
|
0 дБм
|
||||||||
100 кГц – 10 МГц
|
5 дБм
|
||||||||
10 МГц – 6,5 ГГц
|
10 дБм
|
||||||||
6,5 ГГц – 8,5 ГГц
|
6 дБм
|
||||||||
Диапазон установки уровня выходной мощности
|
|||||||||
5 кГц – 100 кГц
|
-40 дБм ~ 0 дБм
|
||||||||
100 кГц – 10 МГц
|
-40 дБм ~ 5 дБм
|
||||||||
10 МГц – 6,5 ГГц
|
-40 дБм ~ 10 дБм
|
||||||||
6,5 ГГц – 8,5 ГГц
|
-40 дБм ~ 6 дБм
|
||||||||
Погрешность установки уровня выходной мощности
|
|||||||||
100 кГц –8,5 ГГц
|
±1,0 дБ (норм)
|
±0,6 дБ (тип)
|
|||||||
Линейность выходной мощности сигнала (линейность мощности относительно -5 дБм, режим сканирования: -25 дБм ≤ уровень мощности ≤ 0 дБм) |
|||||||||
100 кГц – 8,5 ГГц
|
±0,6 дБ
|
||||||||
Характеристики выходной мощности
|
|||||||||
Разрешающая способность
|
0,01 дБ
|
||||||||
Максимальный устанавливаемый уровень
|
10 дБм
|
||||||||
Минимальный устанавливаемый уровень
|
- 40 дБм
|
||||||||
Спектральная чистота (при выходной мощности 0 дБм)
|
|||||||||
Гармонические искажения второго порядка
|
100 кГц – 4,5 ГГц
|
- 20 дБн
|
|||||||
4,5 ГГц – 8,5 ГГц
|
- 20 дБн
|
||||||||
Интермодуляционные искажения третьего порядка и субгармоники
|
100 кГц – 4,5 ГГц
|
- 30 дБн
|
|||||||
4,5 ГГц – 8,5 ГГц
|
- 40 дБн
|
||||||||
Негармонические искажения
|
100 кГц – 8,5 ГГц
|
- 40 дБн
|
|||||||
Вход тестового порта
|
|||||||||
Уровень собственного шума (уровень шума определяется как СКЗ коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц) |
|||||||||
Диапазон частот
|
Нормированное значение
|
Типовое значение
|
|||||||
100 кГц – 10 МГц
|
- 100 дБм
|
- 110 дБм
|
|||||||
10 МГц – 8,5 ГГц
|
- 115 дБм
|
- 120 дБм
|
|||||||
Значения шумов измерительной трассы (протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов <10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц) |
|||||||||
Диапазон частот
|
Модуль коэффициента отражения
|
Фаза коэффициента отражения
|
|||||||
Нормированное значение
|
Типовое значение
|
Нормированное значение
|
Типовое значение
|
||||||
100 кГц – 10 МГц
|
0,006 дБ СКЗ
|
0,0030 дБ СКЗ
|
0,045ºСКЗ
|
0,025ºСКЗ
|
|||||
10 МГц – 8,5 ГГц
|
0,005 дБ СКЗ
|
0,0015 дБ СКЗ
|
0,035ºСКЗ
|
0,020ºСКЗ
|
|||||
Температурная стабильность (тип)
|
|||||||||
Диапазон частот
|
Амплитуда
|
Фаза
|
|||||||
5 кГц — 100 кГц
|
0,03 дБ/ºС
|
0,20º / ºС
|
|||||||
100 кГц — 4,5 ГГц
|
0,02 дБ/ºС
|
0,10º / ºС
|
|||||||
4,5 ГГц — 8,5 ГГц
|
0,03 дБ/ºС
|
0,35º / ºС
|
|||||||
Максимальный разрушающий уровень входного сигнала
|
|||||||||
Максимальный разрушающий уровень входного сигнала
|
+ 25 дБм; ± 35 В DC
|
||||||||
Время измерения
|
|||||||||
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, полоса 200 МГц, 201 точка)
|
|||||||||
Пропускная способность
|
Время
|
||||||||
Время сканирования (Tsweep)
|
1 МГц
|
11,20 мс
|
|||||||
500 кГц
|
11,25 мс
|
||||||||
Время цикла сканирования (Tcycle)
|
1 МГц
|
11,20 мс
|
|||||||
500 кГц
|
11,25 мс
|
||||||||
Время подготовки на точку сканирования (Tprep)
|
/
|
50 мкс
|
|||||||
Время сбора данных на точку (Tacq)
|
1 МГц
|
3,5 мкс
|
|||||||
500 кГц
|
5,3 мкс
|
||||||||
Общее время в каждой точке (Tpoint)
|
1 МГц
|
53,5 мкс
|
|||||||
500 кГц
|
55,3 мкс
|
||||||||
Время измерения
|
|||||||||
Диапазон частот
|
Калибровка
|
IFBW
|
201 точка
|
401 точка
|
1601 точка
|
||||
10 МГц ~ 4,5 ГГц
|
Некалиброванный
|
1 МГц
|
12,52 мс
|
22,93 мс
|
85,40 мс
|
||||
500 кГц
|
12,52 мс
|
22,94 мс
|
85,40 мс
|
||||||
100 кГц
|
12,56 мс
|
22,98 мс
|
85,46 мс
|
||||||
1 кГц
|
202 мс
|
402 мс
|
1599 мс
|
||||||
10 МГц ~ 4,5 ГГц
|
Двухпортовая калибровка
|
1 МГц
|
25,11 мс
|
45,81 мс
|
170,77 мс
|
||||
500 кГц
|
25,00 мс
|
45,82 мс
|
170,78 мс
|
||||||
100 кГц
|
25,10 мс
|
45,93 мс
|
170,90 мс
|
||||||
1 кГц
|
407 мс
|
806 мс
|
3198 мс
|
||||||
10 МГц ~ 8,5 ГГц
|
Некалиброванный
|
1 МГц
|
13,06 мс
|
23.48 мс
|
86,00 мс
|
||||
500 кГц
|
13,07 мс
|
23,49 мс
|
86,02 мс
|
||||||
100 кГц
|
13,13 мс
|
23,54 мс
|
86,08 мс
|
||||||
1 кГц
|
203 мс
|
402 мс
|
1599 мс
|
||||||
10 МГц ~ 8,5 ГГц
|
Двухпортовая калибровка
|
1 МГц
|
25.44 мс
|
46,28 мс
|
171,28 мс
|
||||
500 кГц
|
25,47 мс
|
46,29 мс
|
171,30 мс
|
||||||
100 кГц
|
25,59 мс
|
46,41 мс
|
171,40 мс
|
||||||
1 кГц
|
405 мс
|
804,7 мс
|
3199 мс
|
||||||
Входы/выходы
|
|||||||||
Вход тестового порта ВЧ (на передней панели)
|
|||||||||
Диапазон частот
|
5 кГц ~ 8,5 ГГц
|
||||||||
Количество измерительных портов
|
2
|
||||||||
Номинальное входное сопротивление
|
50 Ом
|
||||||||
Тип разъёма
|
N-типа (розетка)
|
||||||||

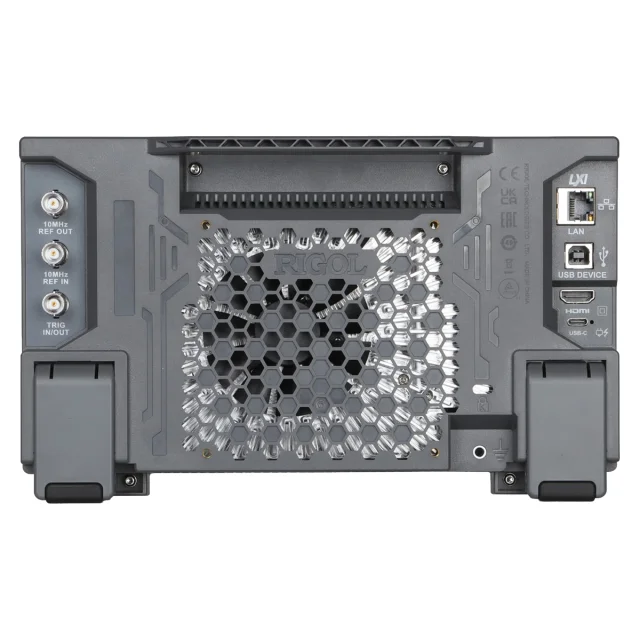

Выход частоты опорного генератора (задняя панель)
|
|||||||||
Частота
|
10 МГц
|
||||||||
Уровень выходного сигнала
|
от +3 до +10 дБм, +7 дБм (тип)
|
||||||||
Номинальное сопротивление
|
50 Ом
|
||||||||
Тип выходного разъёма
|
BNC (розетка)
|
||||||||
Вход внешней опорной частоты (задняя панель)
|
|||||||||
Частота
|
10 МГц ± 10 ppm
|
||||||||
Уровень входного сигнала
|
от 0 дБм до +10 дБм
|
||||||||
Номинальное сопротивление
|
50 Ом
|
||||||||
Тип входного разъёма
|
BNC (розетка)
|
||||||||
Синхронизация
|
|||||||||
Вход синхронизации (задняя панель) |
|||||||||
Номинальное входное сопротивление
|
≥ 1 кОм
|
||||||||
Входной уровень
|
3,3 В TTL
|
||||||||
Тип входного разъёма
|
BNC (розетка)
|
||||||||
Выход синхронизации (задняя панель) |
|||||||||
Номинальное выходное сопротивление
|
50 Ом
|
||||||||
Входной уровень
|
3,3 В TTL
|
||||||||
Тип входного разъёма
|
BNC (розетка)
|
||||||||
Интерфейсы связи
|
|||||||||
USB DEVICE
|
USB 2.0 (задняя панель)
|
||||||||
USB HOST
|
USB 2.0 (передняя панель)
|
||||||||
HDMI
|
HDMI 1.4 A (задняя панель)
|
||||||||
LAN
|
10/100 Base-T (задняя панель)
|
||||||||
Общие технические характеристики
|
|||||||||
Дисплей
|
7-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1024 х 600 точек
|
||||||||
Электропитание
|
Type-C DC 20 В/ 5 А Макс. потребляемая мощность 50 Вт |
||||||||
Операционная система
|
Linux
|
||||||||
Внутренняя память
|
32 ГБ
|
||||||||
Возможность подключения внешнего накопителя
|
USB
|
||||||||
Условия эксплуатации
|
температура
|
0°C ~ + 40°C
|
|||||||
относительная влажность
|
0– +30 °C: относительная влажность ≤95%
|
||||||||
+30 °C – +40 °C: относительная влажность ≤75%
|
|||||||||
Условия хранения
|
температура
|
-20°C ~ + 60°C
|
|||||||
относительная влажность
|
<+40°C: 5% ~ 90%, без конденсации
|
||||||||
≥+40°C до <+60°C: 5% ~ 80%, без конденсации
|
|||||||||
Массо-габаритные характеристики
|
габариты
|
265,35 мм × 161,75 мм × 77,38 мм
|
|||||||
масса нетто
|
<1,9 кг
|
||||||||
Комплектация
- 1 анализатор цепей векторный двухпортовый ультрапортативный DNA808
- 2 адаптер сетевой
- 3 кабель сетевой
