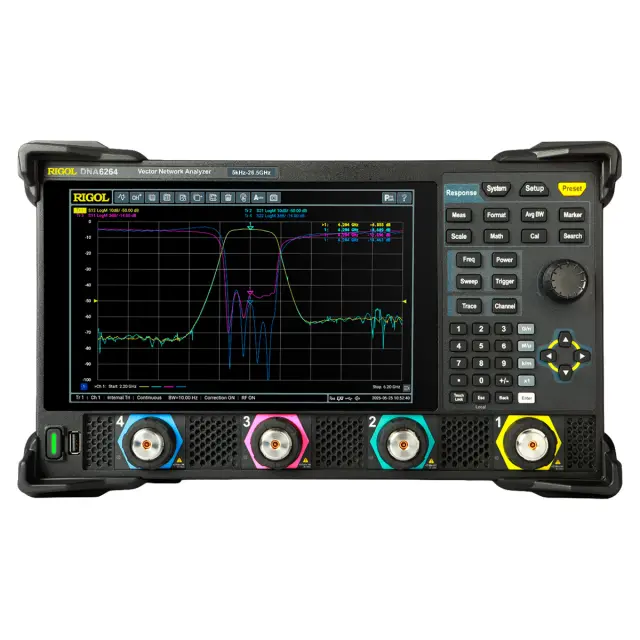

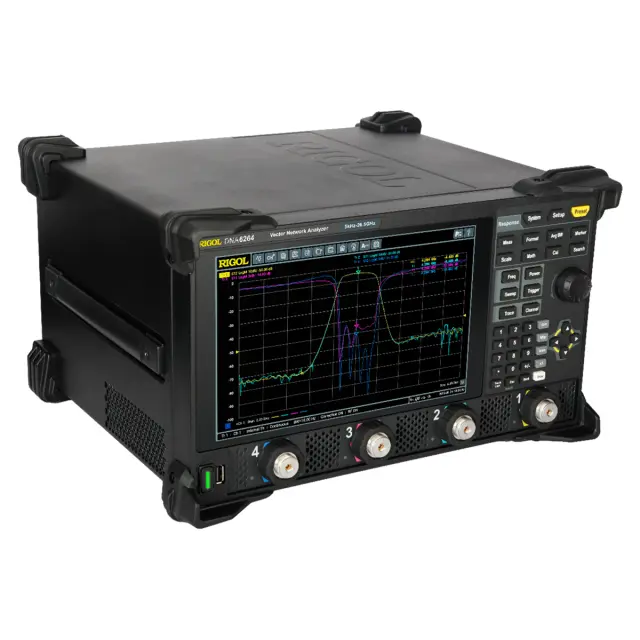

Четырехпортовый векторный анализатор цепей RIGOL DNA6264 — это флагманская модель инновационной серии DNA6000, разработанная для решения самых ответственных задач в области радиоэлектроники. В отличие от стандартных двухпортовых решений, он позволяет проводить комплексный анализ сложных многополюсников, дифференциальных цепей и систем с высокой плотностью портов. Благодаря уникальным техническим решениям и современной элементной базе прибор обеспечивает лабораторную точность измерений в широком частотном диапазоне, оставаясь надежным инструментом для круглосуточной работы на производстве.
Назначение и метрологический потенциал
Векторный анализатор цепей предназначен для измерения полных комплексных коэффициентов передачи и отражения (S-параметров) активных и пассивных СВЧ-устройств. Наличие четырех тестовых портов открывает возможности для одновременного тестирования балансных смесителей, делителей мощности, многоканальных фильтров и антенных решеток. Прибор находит широкое применение в научных исследованиях, образовательной деятельности, а также при серийном производстве и сервисном обслуживании высокочастотной техники.
Ключевые технические особенности
- Частотный диапазон от 5 кГц до 26,5 ГГц с разрешением в 1 Гц для детального анализа узкополосных устройств.
- Четыре измерительных порта NMD 3,5 мм (вилка) с повышенной износостойкостью для стабильной повторяемости результатов.
- Динамический диапазон 127 дБ и уровень шума трассы 0,003 дБ (СКЗ), гарантирующие точность при глубоком затухании сигнала.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц, позволяющая гибко выбирать между скоростью сканирования и чувствительностью.
- 10,1-дюймовый сенсорный HD-дисплей с поддержкой жестов и возможностью вывода изображения на внешний монитор через HDMI.
- Интерфейсы LAN и USB с поддержкой команд SCPI для легкой интеграции в автоматизированные тестовые системы (ATE).
Аналитический функционал и автоматизация
Мощное программное ядро превращает измерения с RIGOL DNA6264 в глубокое исследование. Встроенный режим анализа во временной области (TDR/TDA) помогает точно локализовать неоднородности в кабельных сборках, а функции расчета КСВ и диаграмма Смита незаменимы при настройке антенн. Для ускорения выходного контроля на производстве предусмотрена функция испытаний по принципу "годен/не годен" (Limit Lines), которая автоматически сверяет параметры изделия с проектными допусками.
Управляемая калибровка и аксессуары
Процесс подготовки к работе максимально упрощен благодаря встроенному мастеру калибровки, который пошагово ведет пользователя через всю процедуру. RIGOL DNA6264 полностью совместим с электронными модулями ECal, что исключает риск человеческой ошибки и сокращает время настройки в несколько раз. Обширная экосистема аксессуаров, включающая прецизионные кабели, переходы и наборы калибровочных мер, позволяет мгновенно приступить к измерениям без дополнительных закупок.
Эргономика и дистанционный доступ
Прибор выполнен в компактном настольном корпусе с удобной ручкой для переноски. Управление может осуществляться как через сенсорный экран, так и с помощью классических кнопок или внешней мыши. Наличие полноценного Web-интерфейса обеспечивает возможность удаленного мониторинга и управления процессом испытаний из любой точки локальной сети предприятия.
