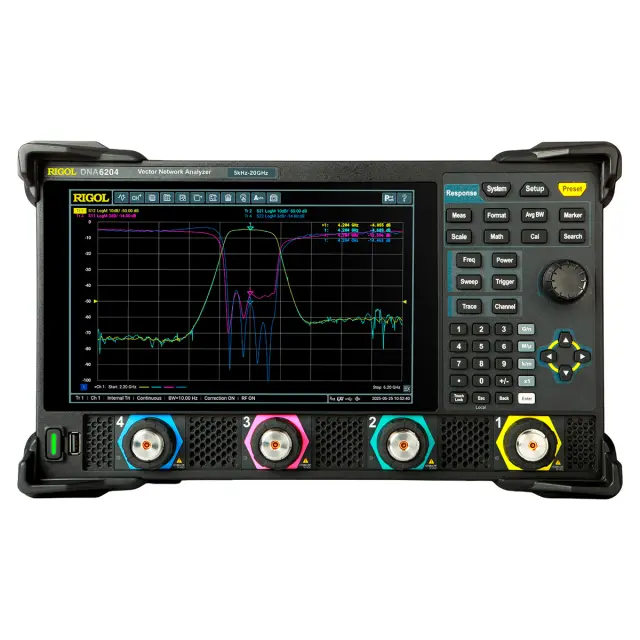

Четырехпортовый векторный анализатор цепей RIGOL DNA6204 разработан специально для высокоточного анализа сложных СВЧ-компонентов и многополюсников. Наличие четырех независимых тестовых портов позволяет проводить измерения S-параметров дифференциальных цепей, балансных смесителей и многоканальных антенных систем в едином цикле. Благодаря использованию новейшей элементной базы, модель демонстрирует выдающиеся технические характеристики в диапазоне до 20 ГГц, предлагая инженерам оптимальное соотношение прецизионности и стоимости.
Назначение и метрологические возможности
Векторный анализатор цепей спроектирован для измерения комплексных коэффициентов передачи и отражения как активных (усилители мощности), так и пассивных (фильтры, кабели, антенны) устройств. Широкий функционал позволяет эффективно применять анализатор в научных исследованиях, при разработке инновационной электроники, а также на этапах серийного производства, ремонта и сервисного обслуживания систем связи. Вся измерительная информация может быть мгновенно визуализирована или сохранена во внутреннюю память для последующего аудита.
Ключевые технические особенности
- Диапазон частот от 5 кГц до 20 ГГц с шагом перестройки всего 1 Гц для детального изучения узкополосных характеристик.
- Четыре измерительных порта NMD 3.5 мм (вилка), обладающих высокой механической прочностью и стабильностью фазовых характеристик.
- Динамический диапазон 127 дБ и уровень шума трассы 0,003 дБ (СКЗ) для работы с устройствами с высоким коэффициентом подавления.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц, обеспечивающая баланс между скоростью сканирования и чувствительностью приемника.
- 10,1-дюймовый сенсорный HD-дисплей с интуитивным жестовым управлением и поддержкой вывода сигнала на внешний монитор через HDMI.
- Полная автоматизация через команды SCPI и удаленное управление по LAN, что упрощает интеграцию в существующие измерительные комплексы (ATE).
Интеллектуальный анализ и калибровка
RIGOL DNA6204 обладает развитым программным обеспечением, включающим инструменты для анализа во временной области (TDA/TDR), расчета коэффициента стоячей волны (КСВ) и работы с диаграммами Смита. На производстве будет особенно полезна функция допускового контроля "годен/не годен", позволяющая автоматизировать отбраковку изделий. Процесс подготовки к измерениям значительно упрощен благодаря встроенному пошаговому мастеру калибровки. Прибор полностью поддерживает работу с электронными калибровочными модулями ECal, которые минимизируют влияние человеческого фактора и гарантируют высокую повторяемость результатов.
Гибкость конфигурации и экосистема
Архитектура системы позволяет легко изменять конфигурацию, добавляя или удаляя адаптеры и кабели с сохранением точности измерений истинных характеристик ТУ. Обширная экосистема дополнительных аксессуаров — от прецизионных переходов до специализированных ключей — избавляет пользователя от необходимости дополнительных закупок и позволяет приступить к работе сразу после получения RIGOL DNA6204. Совместимость набора команд SCPI с оборудованием других производителей обеспечивает легкую замену устаревших анализаторов без необходимости переписывания сценариев автоматизации.
Эргономика и интерфейсы

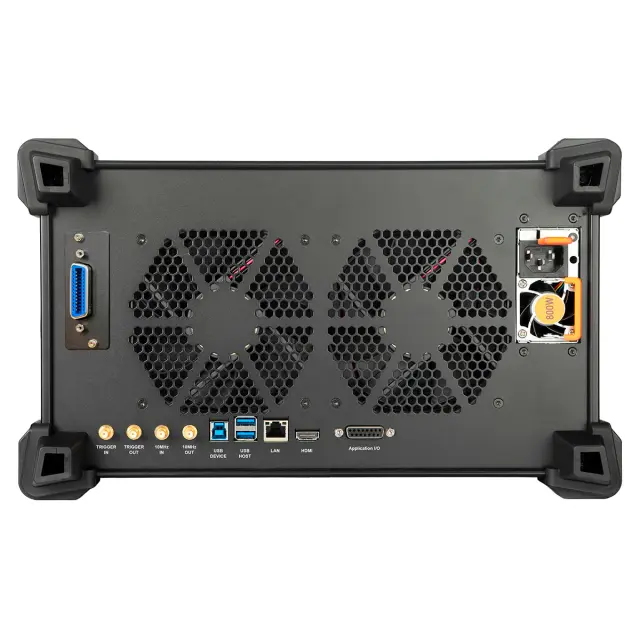

Несмотря на стационарную точность, устройство выполнено в компактном корпусе с удобной ручкой для транспортировки. Управление максимально универсально: пользователь может выбирать между сенсорным экраном, классическим кнопочным режимом или подключением внешней клавиатуры и мыши. Наличие Web-интерфейса позволяет проводить удаленную настройку и мониторинг измерений, обеспечивая гибкость рабочих процессов в современной лаборатории.
Купить анализатор цепей векторный RIGOL DNA6204, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
