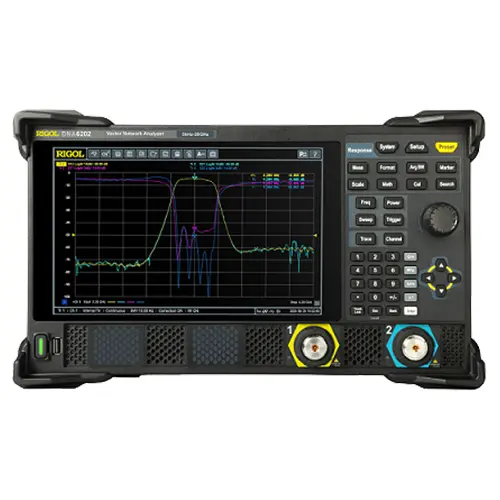

Двухпортовый векторный анализатор цепей RIGOL DNA6202 сочетает в себе передовые измерительные технологии и исключительную ценовую эффективность. Благодаря современной элементной базе и уникальным схемотехническим решениям, прибор обеспечивает высокую точность при исследовании параметров СВЧ-компонентов в диапазоне от 5 кГц до 20 ГГц. Эргономичный дизайн в сочетании с мощным программным обеспечением делает эту модель идеальным инструментом как для стационарных лабораторий, так и для производственных цехов.
Назначение и область применения
Векторный анализатор цепей предназначен для комплексного анализа многополюсников, включая фильтры, усилители мощности и антенно-фидерные устройства. Он позволяет с высокой точностью измерять S-параметры (комплексные коэффициенты передачи и отражения), визуализировать результаты в различных форматах и сохранять данные для последующей обработки. Оборудование эффективно решает задачи в области научных исследований, разработки высокочастотной электроники, а также используется в образовательных целях и при сервисном обслуживании систем связи.
Ключевые технические параметры
- Широкий частотный диапазон с разрешением 1 Гц позволяет проводить детальные измерения характеристик устройств вплоть до 20 ГГц.
- Два измерительных порта NMD 3.5 мм (вилка) обеспечивают надежное механическое соединение и высокую повторяемость результатов.
- Динамический диапазон до 127 дБ в сочетании с низким уровнем шума трассы (0,003 дБ СКЗ) гарантирует стабильность измерений даже при глубоком затухании.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет пользователю гибкость в выборе между скоростью сканирования и точностью фильтрации шумов.
- 10,1-дюймовый сенсорный HD-дисплей обеспечивает комфортную работу с графиками и поддержку современного жестового управления.

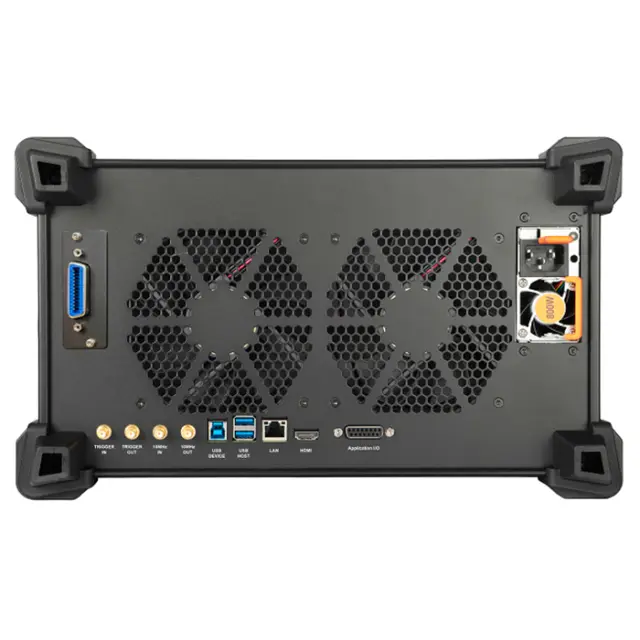

- Интерфейсы связи LAN и USB с поддержкой SCPI-команд упрощают интеграцию прибора в автоматизированные измерительные стенды и системы удаленного управления.
Аналитический функционал и калибровка
Интеллектуальная программная среда RIGOL DNA6202 включает богатый набор аналитических инструментов: от построения диаграмм Смита и измерения КСВ до сложного анализа во временной области (TDR). Функция допускового контроля по принципу "годен/не годен" позволяет существенно ускорить процесс проверки качества продукции на конвейере. Для обеспечения метрологической точности предусмотрен мастер управляемой калибровки, который пошагово сопровождает пользователя. Прибор полностью совместим с электронными калибровочными модулями ECal, что исключает ошибки, связанные с человеческим фактором, и значительно сокращает время подготовки к испытаниям.
Конфигурируемость и удаленный доступ
Система отличается гибкостью: программная компенсация влияния адаптеров и кабелей гарантирует получение истинных S-параметров тестируемого устройства. Благодаря обширной экосистеме аксессуаров, пользователь получает полностью готовое к работе решение без необходимости дополнительных закупок. Поддержка Web-интерфейса и наличие HDMI-выхода для подключения внешнего монитора расширяют возможности коллективной работы и дистанционного мониторинга процессов. Совместимость набора команд SCPI позволяет бесшовно интегрировать анализатор в существующие тестовые сценарии, сохраняя привычные рабочие алгоритмы.
