Двухпортовый векторный анализатор цепей RIGOL DNA6142 разработан для высокоточного анализа СВЧ-устройств. Благодаря интеграции передовой элементной базы и уникальных программных алгоритмов, прибор обеспечивает лабораторную достоверность результатов при сохранении эргономичности и удобства эксплуатации. Модель ориентирована на широкий спектр задач — от фундаментальных научных исследований и разработки сложных систем связи до выходного контроля на производстве и сервисного обслуживания.
Назначение и функциональные возможности
Векторный анализатор цепей предназначен для измерения полных комплексных коэффициентов передачи и отражения (S-параметров) многополюсников. Инструментарий позволяет детально исследовать характеристики фильтров, антенно-фидерных устройств и активных компонентов, таких как усилители мощности. Все полученные данные визуализируются на контрастном дисплее в режиме реального времени и могут быть сохранены во внутреннюю или внешнюю память для последующего документирования и анализа.
Ключевые технические характеристики
- Диапазон рабочих частот от 5 кГц до 14 ГГц с шагом перестройки в 1 Гц для прецизионного анализа узкополосных цепей.
- Два измерительных порта с разъемами N-типа (гнездо), обеспечивающих надежную стыковку и высокую повторяемость измерений.
- Динамический диапазон до 127 дБ и уровень шума трассы 0,003 дБ (СКЗ) для работы с компонентами, требующими высокой чувствительности приемника.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц, позволяющая инженеру оптимально сбалансировать скорость сканирования и точность измерений.
- Сенсорный 10,1-дюймовый HD-дисплей с поддержкой управления жестами и возможностью трансляции изображения на внешний монитор через HDMI.

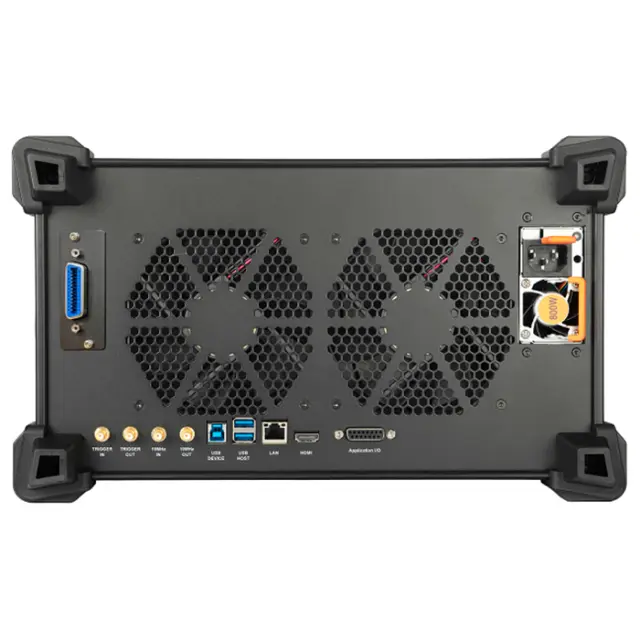

- Интерфейсы LAN и USB в сочетании с поддержкой стандартных команд SCPI для интеграции в автоматизированные тестовые системы (ATE).
Аналитика и метрологическая надежность
Программная среда RIGOL DNA6142 включает в себя богатый набор аналитических инструментов, таких как диаграмма Смита, измерение КСВН, импеданса и анализ во временной области (TDR) для обнаружения неоднородностей в тракте. Функция допускового контроля "годен/не годен" делает прибор эффективным решением для производственных линий. Процесс подготовки к работе максимально автоматизирован: встроенный мастер калибровки пошагово ведет пользователя через процедуру настройки. Совместимость с электронными калибровочными модулями ECal значительно сокращает время подготовки к испытаниям и исключает риск человеческой ошибки.
Системная гибкость и аксессуары
Архитектура RIGOL DNA6142 позволяет легко конфигурировать измерительную систему, добавляя или удаляя адаптеры и кабели с сохранением точности за счет программной компенсации. Обширная экосистема фирменных аксессуаров RIGOL, включающая наборы мер SOLT, прецизионные кабели и переходы, позволяет приступить к работе сразу после распаковки. Поддержка стандартного набора команд SCPI обеспечивает бесшовную замену устаревшего парка в существующих испытательных стендах без необходимости переписывания скриптов автоматизации.
Эргономика и удаленный доступ
Несмотря на высокие метрологические характеристики, прибор выполнен в компактном корпусе с удобной ручкой для переноски. Управление вариативно: пользователь может работать через сенсорный экран, использовать физические кнопки или подключить внешнюю клавиатуру и мышь. Наличие Web-интерфейса позволяет осуществлять удаленный мониторинг и управление измерительными процессами через локальную сеть, обеспечивая гибкость работы современной лаборатории.
