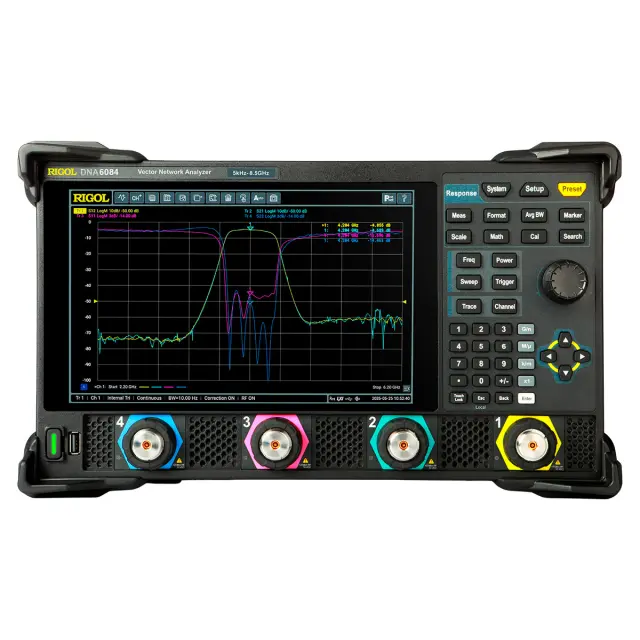

Четырехпортовый векторный анализатор цепей RIGOL DNA6084 представляет собой сбалансированное решение в новой серии DNA6000, разработанное для высокоточного анализа СВЧ-устройств в диапазоне до 8,5 ГГц. Благодаря современной элементной базе и инновационным схемотехническим решениям, прибор обеспечивает стабильность и достоверность результатов, необходимые как для лабораторных исследований, так и для интенсивной эксплуатации на производстве. Наличие четырех тестовых портов позволяет проводить комплексный анализ сложных многополюсников, включая дифференциальные цепи и многоканальные фильтры, значительно сокращая время проведения испытаний.
Назначение и функциональные возможности
Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) широкого спектра устройств. Он эффективно справляется с тестированием пассивных компонентов, таких как антенно-фидерные устройства и кабели, а также активных элементов, включая усилители мощности. Прибор поддерживает запись результатов во внутреннюю или внешнюю память и обеспечивает их наглядное отображение, что делает его незаменимым инструментом в НИОКР, образовательной деятельности и при сервисном обслуживании высокочастотной техники.
Ключевые технические характеристики
- Диапазон частот от 5 кГц до 8,5 ГГц с разрешением 1 Гц для прецизионного анализа характеристик в широкой полосе.
- Четыре измерительных порта с разъемами N-типа (розетка), отличающихся высокой механической надежностью и долговечностью.
- Динамический диапазон 127 дБ и уровень шума измерительной трассы 0,003 дБ (СКЗ) для обеспечения точности при работе с малыми уровнями сигналов.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц, позволяющая гибко настраивать соотношение между скоростью замера и чистотой сигнала.
- Сенсорный 10,1-дюймовый HD-дисплей с поддержкой современных жестов и возможностью дублирования изображения на внешний монитор через HDMI.

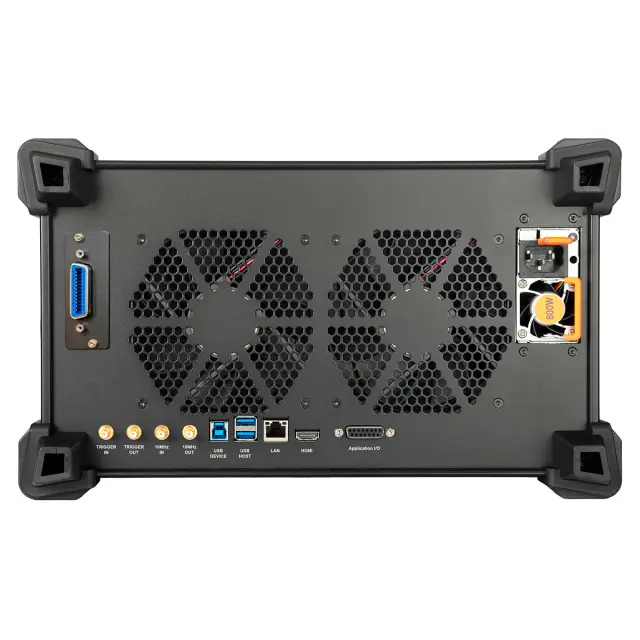

- Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI для интеграции в автоматизированные испытательные стенды.
Аналитика и метрологическая надежность
Программная среда RIGOL DNA6084 включает мощный аналитический инструментарий: от измерения КСВ и построения диаграмм Смита до сложного анализа во временной области (TDR/TDA). Функция допускового контроля "годен/не годен" позволяет эффективно использовать это решение на производственных линиях для оперативной проверки качества. Процесс подготовки к измерениям упрощен благодаря встроенному мастеру калибровки. Прибор полностью совместим с электронными калибровочными модулями ECal, которые минимизируют влияние человеческого фактора и гарантируют высокую повторяемость результатов испытаний.
Гибкость конфигурации и системная интеграция
Архитектура системы позволяет легко изменять конфигурацию, добавляя или удаляя переходы и кабели с сохранением точности за счет программной компенсации их влияния. Обширная экосистема аксессуаров, предлагаемая производителем, позволяет укомплектовать рабочее место всем необходимым для мгновенного начала измерений. Благодаря поддержке стандартных протоколов и Web-интерфейса, RIGOL DNA6084 легко встраивается в существующую ИТ-инфраструктуру предприятия, обеспечивая возможность удаленного управления и мониторинга процессов.
Эргономика и управление
Компактный корпус с удобной ручкой для переноски и небольшой вес делают анализатор мобильным и удобным при работе на различных участках. Система управления предлагает пользователю три варианта на выбор: интерактивный сенсорный экран, классическую кнопочную панель или подключение внешней клавиатуры и мыши. Это гарантирует комфортную работу в любых условиях — от чистых лабораторий до ремонтных мастерских.
Купить анализатор цепей векторный RIGOL DNA6084, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
