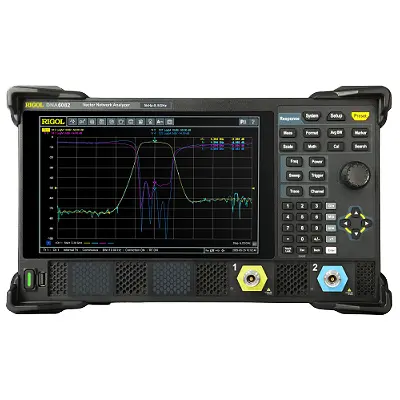

Двухпортовый векторный анализатор цепей RIGOL DNA6082 — это современный измерительный инструмент новой серии DNA6000, разработанный для высокоточного анализа СВЧ-устройств. Благодаря интеграции передовой элементной базы и инновационных инженерных решений, прибор обеспечивает исключительные технические характеристики при сохранении оптимального соотношения цены и качества. Эргономичный дизайн и интуитивно понятный интерфейс делают эту модель эффективным решением как для исследовательских лабораторий, так и для производственных линий.
Назначение и метрологические возможности
Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников в диапазоне от 5 кГц до 8,5 ГГц. Он позволяет детально исследовать характеристики пассивных компонентов, таких как фильтры, кабели и антенно-фидерные устройства, а также активных элементов, включая усилители мощности. Высокая точность визуализации и возможность записи результатов во внутреннюю или внешнюю память делают его незаменимым при выполнении НИОКР, в образовательной деятельности, а также на этапах выходного контроля и сервисного обслуживания.
Ключевые технические особенности
- Два измерительных порта с разъемами N-типа (гнездо) обеспечивают надежное соединение и стабильную повторяемость результатов.
- Динамический диапазон 127 дБ в сочетании с низким уровнем шума трассы (0,003 дБ СКЗ) гарантирует достоверность измерений даже при глубоком затухании сигнала.
- Разрешение по частоте 1 Гц позволяет проводить прецизионный анализ характеристик узкополосных устройств.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет пользователю гибкость в выборе между скоростью сканирования и чувствительностью.
- 10,1-дюймовый сенсорный HD-дисплей поддерживает управление жестами и обеспечивает комфортную работу с графиками и диаграммами.
- Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI позволяют легко интегрировать прибор в автоматизированные тестовые комплексы (ATE).
Аналитический функционал и автоматизация
RIGOL DNA6082 обладает мощным набором встроенных инструментов для всестороннего анализа СВЧ-цепей. Пользователю доступны функции измерения КСВН, импеданса, работа с диаграммами Смита и анализ во временной области (TDR) для обнаружения неоднородностей в тракте. На производстве будет особенно полезна функция допускового контроля по принципу "годен/не годен". Процесс калибровки максимально упрощен благодаря пошаговому мастеру настройки и полной совместимости с электронными модулями ECal, которые значительно сокращают время подготовки к испытаниям и исключают человеческий фактор.
Гибкость конфигурации и удаленный доступ
Архитектура RIGOL DNA6082 позволяет гибко конфигурировать измерительную систему, легко добавляя или удаляя переходы и кабели с сохранением точности за счет программной компенсации. Обширная экосистема аксессуаров избавляет от необходимости дополнительных закупок и позволяет приступить к работе сразу после распаковки. Наличие Web-интерфейса и HDMI-выхода для подключения внешнего монитора расширяет возможности коллективной работы и дистанционного управления. Совместимость наборов команд SCPI обеспечивает бесшовную интеграцию анализатора в существующие измерительные сценарии, заменяя устаревшие модели без необходимости переписывания софта.
Купить анализатор цепей векторный RIGOL DNA6082, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
