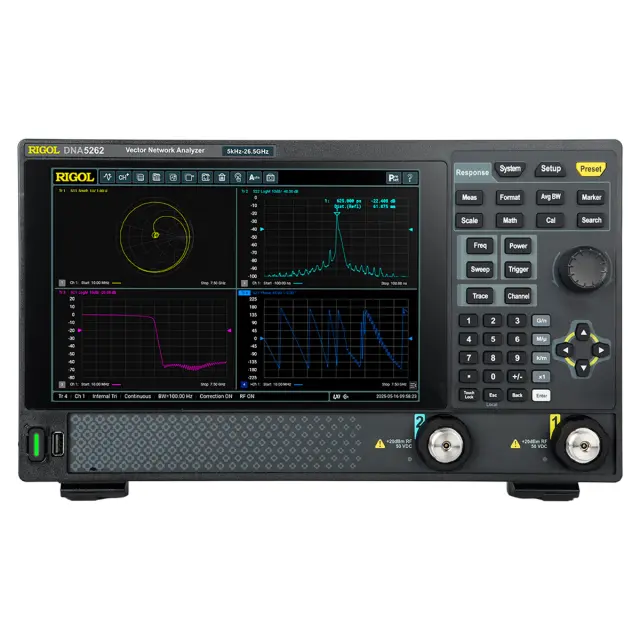

Векторный анализатор цепей RIGOL DNA5262 является флагманской моделью новой серии DNA5000, разработанной для решения самых сложных задач в области СВЧ-измерений. Благодаря сочетанию инновационной элементной базы и передовых программных алгоритмов, прибор обеспечивает лабораторную точность при сохранении компактности и высокой скорости работы. Это делает его оптимальным выбором для лабораторий, где требуется прецизионный анализ параметров высокочастотных компонентов в диапазоне до 26,5 ГГц.
Назначение и функциональные возможности
Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников. Он эффективно справляется с анализом как пассивных устройств (фильтры, антенно-фидерные тракты, кабели), так и активных компонентов (усилители мощности). Широкие возможности визуализации и записи данных во внутреннюю или внешнюю память позволяют использовать анализатор в научных исследованиях, образовательной деятельности, при разработке и серийном производстве электроники, а также в сервисном обслуживании.
Ключевые технические характеристики
- Диапазон частот от 5 кГц до 26,5 ГГц с шагом перестройки 1 Гц для детального изучения узкополосных характеристик.
- Два измерительных порта в сочетании с динамическим диапазоном 127 дБ, обеспечивающим высокую точность при работе с глубоким затуханием сигнала.
- Ультранизкий уровень шума измерительной трассы 0,005 дБ (СКЗ), что гарантирует исключительную стабильность и достоверность графиков.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц, предоставляющая инженеру возможность гибко выбирать между быстродействием и чувствительностью.
- Сенсорный 10,1-дюймовый HD-дисплей, поддерживающий современное жестовое управление и вывод изображения на внешний монитор через HDMI.
- Компактное исполнение и малый вес (5,3 кг), что в сочетании с эргономичной ручкой делает прибор мобильным и удобным в эксплуатации.
Аналитика и метрологическая надежность
Программная среда RIGOL DNA5262 включает богатый набор инструментов: от измерения КСВ и построения диаграмм Смита до сложного анализа во временной области (TDR) для поиска неоднородностей. Для производственных линий предусмотрена функция допускового контроля "годен/не годен", автоматизирующая процесс проверки качества. Подготовка к работе максимально упрощена благодаря встроенному пошаговому мастеру калибровки. Прибор полностью совместим с электронными калибровочными модулями ECal, которые исключают человеческий фактор и существенно сокращают время настройки системы.
Гибкость конфигурации и удаленное управление
Архитектура RIGOL DNA5262 позволяет легко модифицировать измерительный тракт, добавляя адаптеры или кабели без потери точности благодаря функции компенсации их влияния. Обширная экосистема аксессуаров позволяет укомплектовать рабочее место всем необходимым для мгновенного начала измерений. Наличие Web-интерфейса и полная поддержка стандартных команд SCPI обеспечивают легкую интеграцию анализатора в автоматизированные тестовые комплексы (ATE) и возможность удаленного мониторинга через локальную сеть предприятия. Совместимость наборов команд позволяет бесшовно заменять устаревшее оборудование в существующих стендах, сохраняя привычные рабочие процессы.
Купить анализатор цепей векторный RIGOL DNA5262, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
