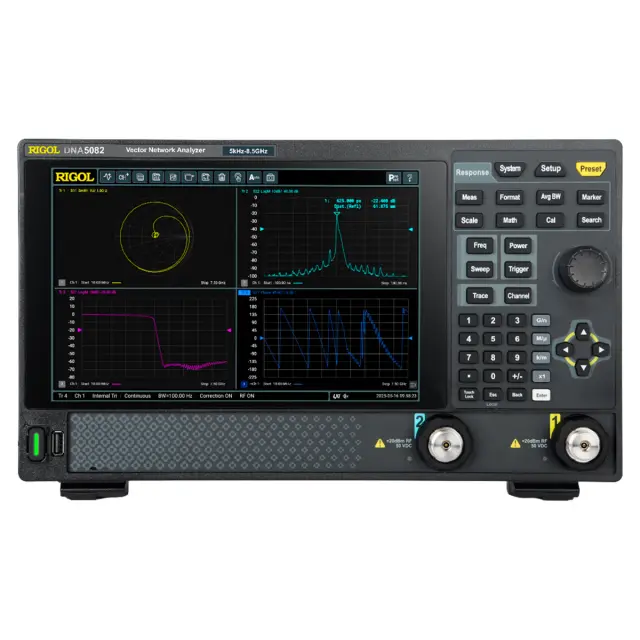

Двухпортовый векторный анализатор цепей RIGOL DNA5082 — это высокотехнологичный прибор новой серии DNA5000, разработанный для обеспечения исключительной точности СВЧ-измерений в компактном и эргономичном корпусе. Благодаря интеграции современной элементной базы и передовых программных алгоритмов, модель предлагает инженерам метрологические характеристики исследовательского класса. Устройство является оптимальным решением для лабораторий и производственных площадок, где требуется достоверный анализ параметров радиоэлектронных компонентов в диапазоне от 5 кГц до 8,5 ГГц.
Назначение и функциональные возможности
Изделие спроектировано для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров). Функционал позволяет детально исследовать характеристики многополюсников, таких как фильтры, усилители мощности и антенно-фидерные устройства. Векторный анализатор цепей находит широкое применение в фундаментальных научных исследованиях, разработке новой продукции, образовательной деятельности профильных ВУЗов, а также в процессах серийного производства, ремонта и сервисного обслуживания систем связи.
Ключевые технические особенности
-
Динамический диапазон 127 дБ и уровень шума измерительной трассы 0,005 дБ (СКЗ) гарантируют стабильность результатов даже при работе с сигналами малого уровня.
-
Разрешение по частоте 1 Гц позволяет проводить детальный анализ узкополосных устройств с высокой избирательностью.
-
Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет возможность гибко балансировать между скоростью сканирования и чистотой измерительного сигнала.
-
10,1-дюймовый сенсорный HD-дисплей с поддержкой управления жестами обеспечивает интуитивно понятную работу с графиками и меню.
-
Малый вес (5,3 кг) и компактные размеры в сочетании с удобной ручкой делают прибор мобильным инструментом, легким в перемещении между рабочими постами.
-

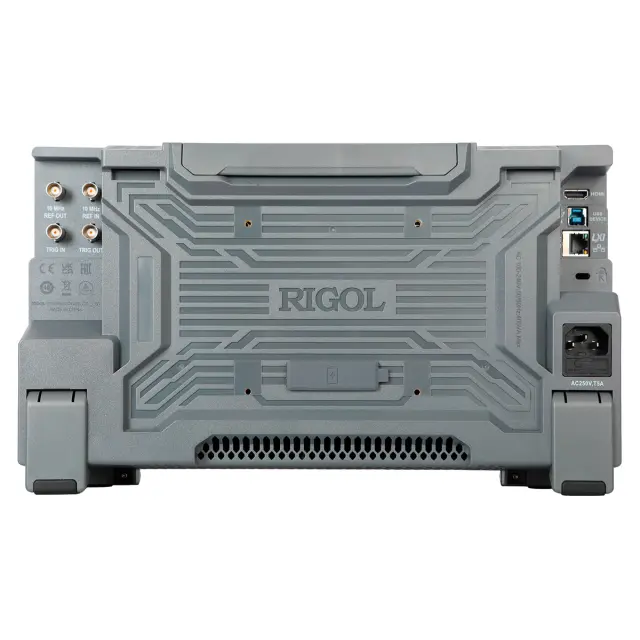

Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI обеспечивают бесшовную интеграцию в автоматизированные тестовые системы (ATE).
Аналитический инструментарий и калибровка
RIGOL DNA5082 оснащен мощным программным обеспечением, которое включает функции измерения коэффициента стоячей волны (КСВ), построение диаграмм Смита и анализ во временной области (TDR). Для повышения эффективности выходного контроля на производстве реализована функция испытаний по принципу "годен/не годен" (Limit Lines). Процесс подготовки к измерениям значительно упрощен благодаря встроенному пошаговому мастеру калибровки. Прибор полностью совместим с электронными калибровочными модулями ECal, что сводит к минимуму человеческий фактор и существенно сокращает время настройки системы.
Конфигурируемость и удаленный доступ
Архитектура анализатора RIGOL DNA5082 позволяет гибко изменять состав измерительной системы, включая адаптеры и кабели, с сохранением точности за счет функций программной компенсации их влияния. Обширная экосистема дополнительных аксессуаров позволяет укомплектовать прибор всем необходимым для немедленного начала работ. Для современного рабочего процесса предусмотрено удаленное управление через Web-интерфейс, а наличие HDMI-выхода позволяет выводить результаты измерений на внешний монитор для коллективного анализа или демонстрации в учебных целях.
Купить анализатор цепей векторный RIGOL DNA5082, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
