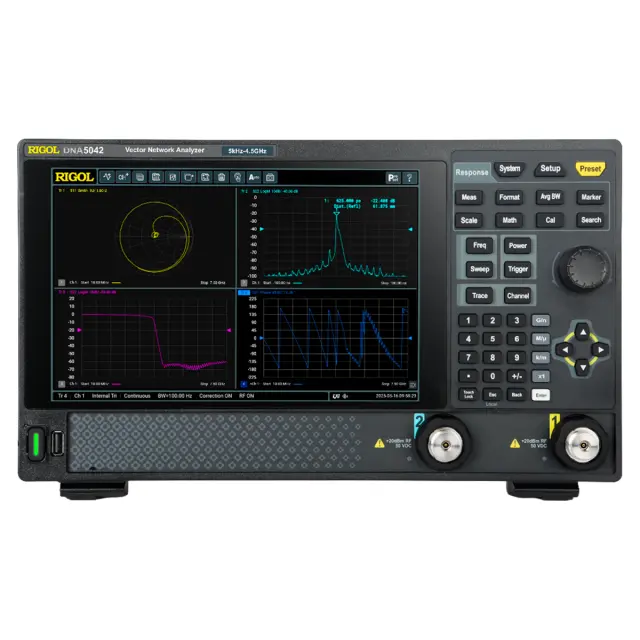

Векторный анализатор цепей RIGOL DNA5042 разработан для высокоточного анализа СВЧ-устройств в диапазоне частот от 5 кГц до 4,5 ГГц, предлагая инженерам оптимальное сочетание современных измерительных технологий, компактного исполнения и доступной стоимости. Благодаря уникальной элементной базе, он обеспечивает лабораторную точность измерений, что делает его незаменимым инструментом для работы с радиочастотными компонентами в самых разных отраслях.
Назначение и метрологический потенциал
Векторный анализатор цепей предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров). Он идеально подходит для исследования характеристик широкого спектра многополюсников: от фильтров и кабелей до усилителей мощности и антенно-фидерных устройств. Широкий функционал анализатора востребован в научных исследованиях, разработке новой продукции, образовательной деятельности профильных ВУЗов, а также на этапах серийного производства, ремонта и сервисного обслуживания радиоэлектронной аппаратуры.
Ключевые технические особенности
- Динамический диапазон 127 дБ и крайне низкий уровень шума измерительной трассы (0,005 дБ СКЗ) обеспечивают стабильные и достоверные результаты даже при измерении устройств с высоким затуханием.
- Разрешение по частоте 1 Гц позволяет проводить прецизионный анализ узкополосных характеристик с высокой степенью детализации.
- 10,1-дюймовый сенсорный HD-дисплей с поддержкой управления жестами обеспечивает интуитивно понятную навигацию и наглядное отображение сложных графиков.
- Полоса пропускания ПЧ от 1 Гц до 10 МГц предоставляет возможность гибко балансировать между скоростью сканирования и чувствительностью приемника.
- Компактный корпус и малый вес (5,3 кг) в сочетании с удобной ручкой делают анализатор мобильным инструментом, легким в перемещении между рабочими постами.
- Интерфейсы LAN и USB с полной поддержкой стандартных команд SCPI гарантируют легкую интеграцию прибора в автоматизированные тестовые системы (ATE).
Аналитика и метрологическая надежность
Программная среда RIGOL DNA5042 включает мощный набор аналитических инструментов, таких как измерение КСВ, построение диаграмм Смита и анализ во временной области (TDR) для обнаружения дефектов в кабельных трактах. Функция допускового контроля по принципу "годен/не годен" позволяет эффективно использовать анализатор на производственных линиях для оперативного контроля качества. Процесс подготовки к работе максимально упрощен за счет встроенного мастера калибровки, а совместимость с электронными модулями ECal позволяет в несколько раз сократить время настройки, исключая риск человеческой ошибки.
Системная гибкость и удаленный доступ

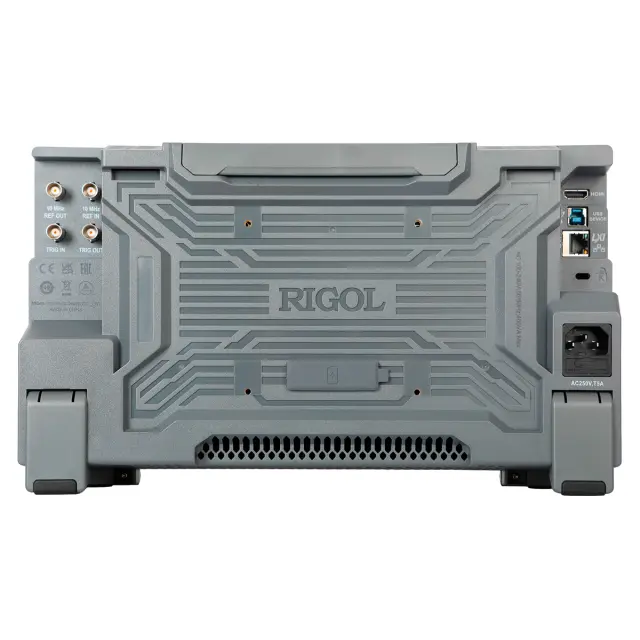

Архитектура системы RIGOL DNA5042 позволяет легко изменять измерительную конфигурацию, добавляя или удаляя переходы и кабели с сохранением точности благодаря программным методам компенсации их влияния. Обширная экосистема фирменных аксессуаров позволяет приступить к работе сразу после распаковки устройства. Для дистанционного управления предусмотрен Web-интерфейс, а наличие HDMI-выхода позволяет транслировать изображение на внешний монитор, что удобно для коллективного обсуждения результатов или в учебных целях. Совместимость набора команд SCPI обеспечивает бесшовную интеграцию прибора в существующие испытательные сценарии без необходимости переписывания программного кода.
Купить анализатор цепей векторный RIGOL DNA5042, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
