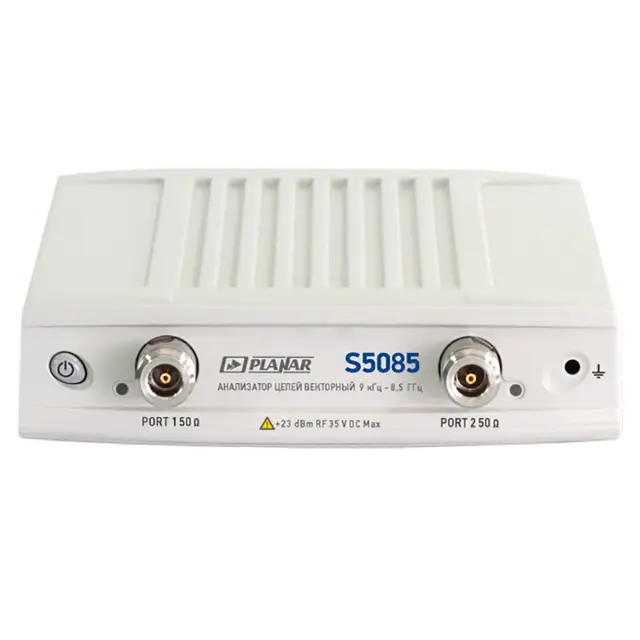

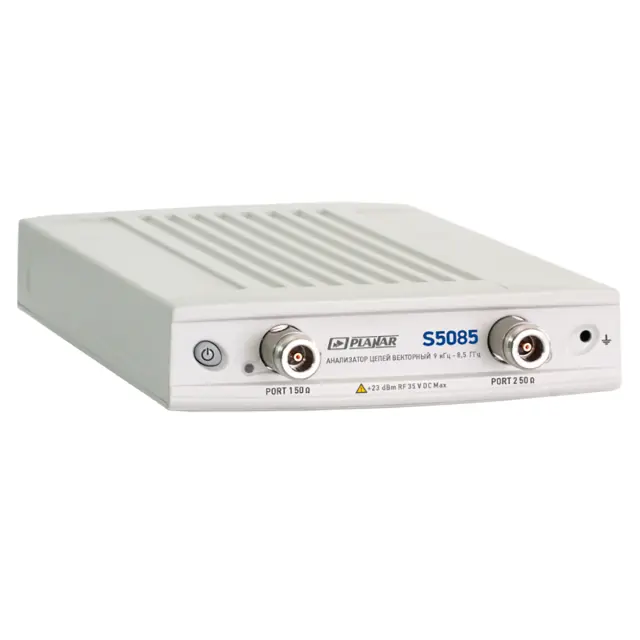

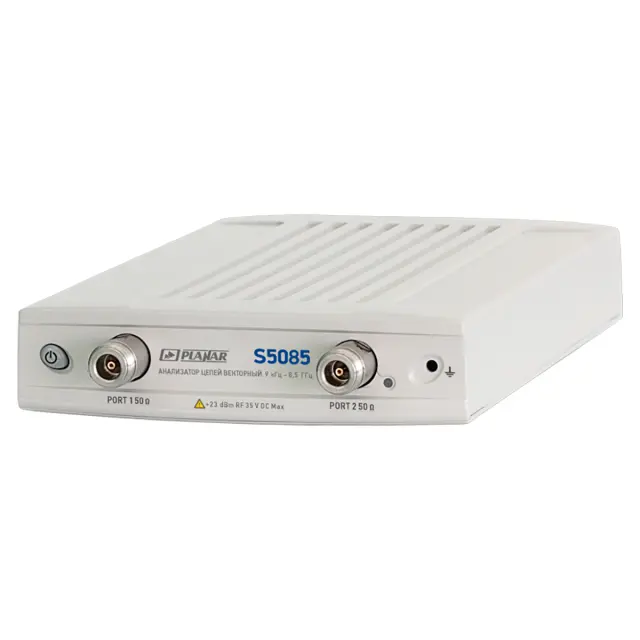

Анализатор цепей векторный Planar S5085 представляет собой 2-портовый прибор с динамическим диапазоном 135 дБ, работающий в полосе частот от 9 кГц до 8,5 ГГц и снабженный в качестве соединителей розетками типа N с волновым сопротивлением 50 Ом. Модель относится к линейке КОМПАКТ, отличаясь небольшими габаритами и весом, и работает под управлением ПК, подключаемого по USB каналу, для чего в комплект поставки включено ПО S2VNA. Изделие внесено в Госреестр СИ и может применяться для контроля качества продукции на производстве, при проведении сертификационных испытаний, аттестации радиоэлектронных устройств и систем, экспертиз и т.д.
Функциональные возможности
Портативный векторный анализатор цепей служит для определения S-параметров тестируемых многополюсных устройств. С его помощью можно исследовать свойства передачи и отражения сигналов в выбранных каналах путем выполнения сканирования, по результатам которого встроенными средствами ПО S2VNA производится построение графиков в частотной или временной областях. Прибор реализует измерения с частотным преобразованием и опционально поддерживает режимы анализа спектра и измерения коэффициента шума. Каналы изделия полностью идентичны и, в зависимости от состояния встроенного коммутатора, выполняют функции источника либо приемника тестового радиочастотного сигнала.
Преимущества

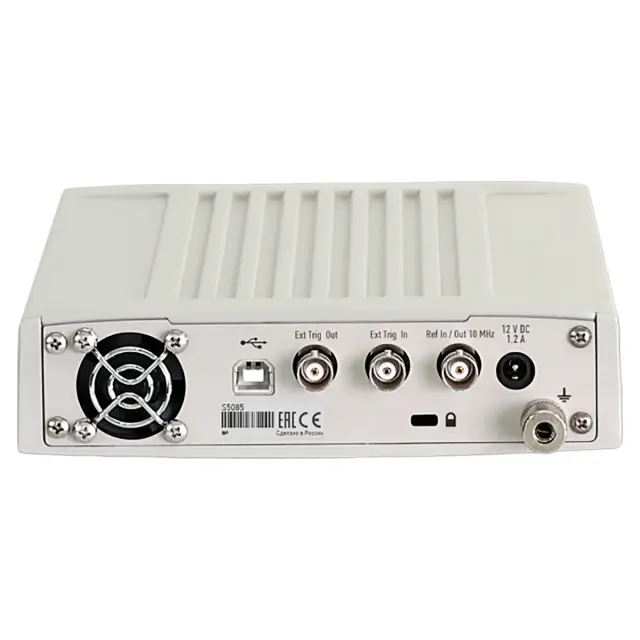

За счет компактного исполнения, без встроенных средств управления и индикации, векторный анализатор цепей Planar S5085 оптимально подходит для использования на производстве. Прибор способен выполнять измерения с шагом от 1 Гц, охватывая за одно сканирование от 2 до 200 тыс. точек и затрачивая на единичный замер 70 мкс, и 1 мс на переключение, за счет чего достигается высокая производительность работ. Наличие входов и выходов внешней синхронизации и опорного генератора обеспечивает простую интеграцию ВАЦ с другим тестовым оборудованием при использовании изделия в составе испытательных и измерительных стендов лабораторного и промышленного назначения.
Универсальное питание
В качестве источника питания анализатор снабжается подключаемым 12-вольтовым сетевым адаптером. За счет отсутствия встроенного преобразователя переменного тока обеспечивается лучшая помехозащищенность изделия. Также, в случае необходимости, например, при выполнении работ в местах без доступа к стационарной системе электроснабжения, прибор можно запитывать от внешнего аккумулятора с выдаваемым напряжением от 9 до 15 В.
