Векторный анализатор цепей Компакт S5045

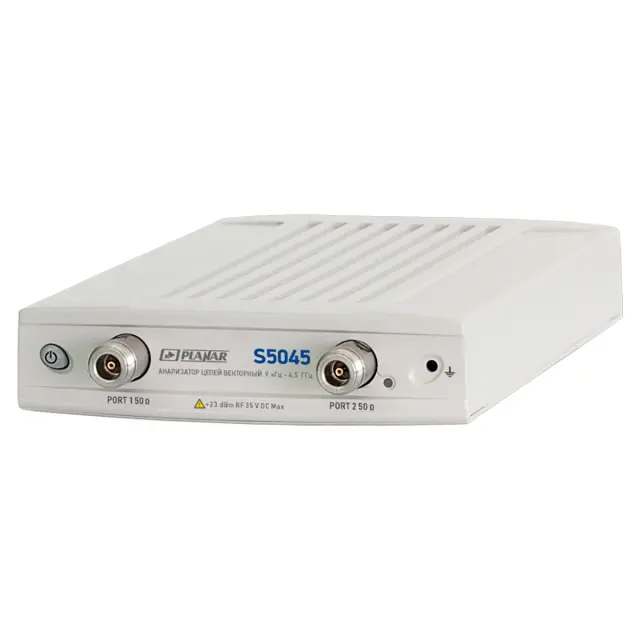

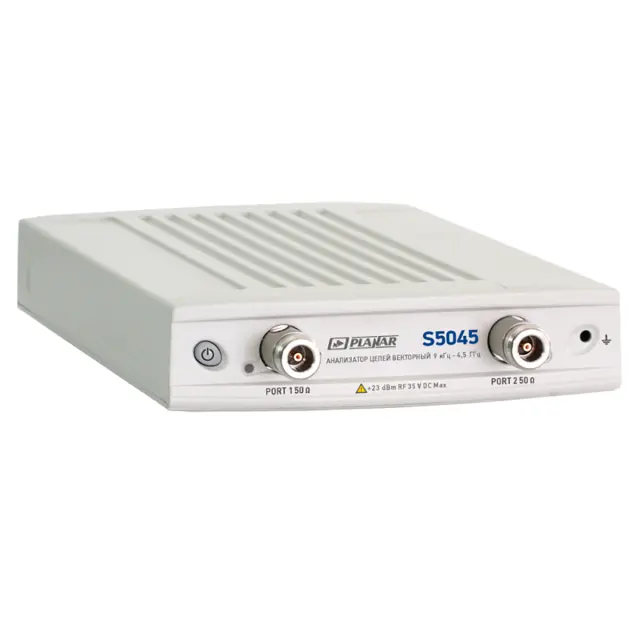

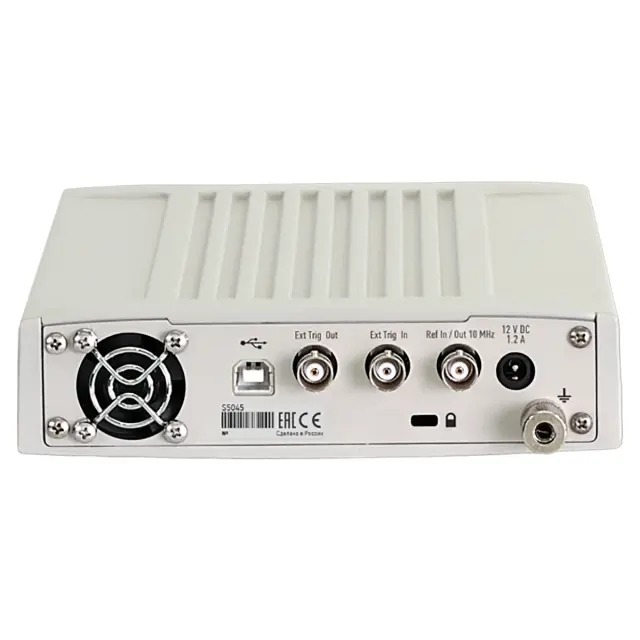

Анализатор цепей векторный Planar S5045 представляет собой компактный высокопроизводительный прибор, работающий под управлением пользовательского ПК, подключенного по USB интерфейсу, и оснащенный двумя измерительными портами. Устройство способно определять S-параметры объектов контроля с волновым сопротивлением 50 Ом в полосе частот от 9 кГц до 4,5 ГГц, с отображением результатов измерений во временной и частотной областях, и может использоваться в ходе разработки и производства радиотехнической продукции и ее компонентов. В отличие от подобного оборудования бюджетного класса, в данной модели векторного анализатора цепей предусмотрена возможность работы в составе автоматизированных стендов и установок, с сопряжением с другими приборами и лабораторным оборудованием по каналам синхронизации и тактирования.
Функциональные возможности
Специально разработанный для применения в промышленной отрасли, векторный анализатор Planar S5045 способен выдерживать постоянное напряжение на измерительных портах номиналом до 35 В. Оба порта выполняют функции источника тестового сигнала и приемника-измерителя, что исключает необходимость выполнения переподключений испытуемого устройства при измерении его S-параметров. Прибор поддерживает несколько типов сканирования по частоте и по мощности, включая сегментный, захватывая за один цикл до 200 тысяч измерительных точек. Возможно представление получаемых результатов в полярных или прямоугольных координатах, либо в виде диаграммы Вольперта-Смита, с поддержкой режима автомасштабирования. С целью оптимизации измерений реализовано несколько вариантов фильтрации. Поддержка функции маркеров упрощает считывание и анализ результатов.

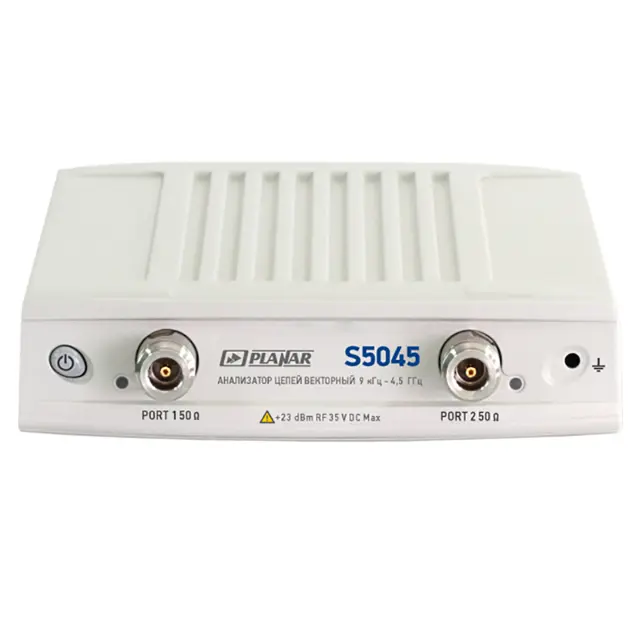

Двухпортовый анализатор цепей Planar S5045 выполнен в плоском малогабаритном корпусе, с питанием от внешнего сетевого адаптера. В качестве управляющего интерфейса используется программное обеспечение S2VNA, включенное в комплект поставки.
Особенности
- Дистанционное управление прибором может реализовываться по протоколам TCP/IP Socket и COM/DCOM, как с применением комплектного пакета VNA, так и с помощью команд SCPI.
- Поддержка нескольких методов калибровки позволяет выбирать наиболее подходящий вариант, исходя из типа выполняемых измерений, требований к точности и имеющихся в наличии калибровочных модулей или мер.
- Безопасность – для недопущения хищения изделия на корпусе предусмотрен паз под замок KeyLock.
Купить векторный анализатор цепей Планар S5045, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
