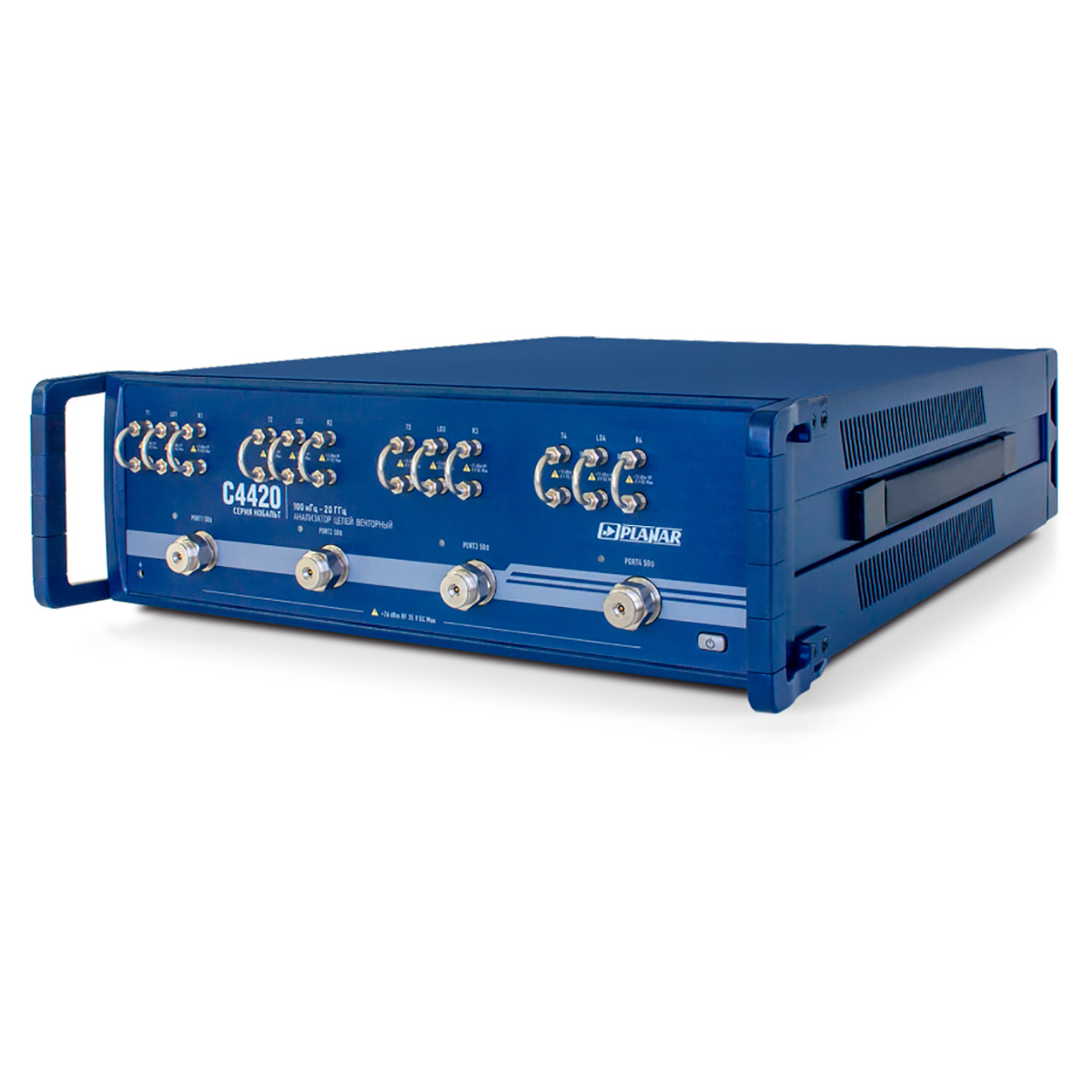

Векторный анализатор цепей Кобальт C4420

Анализатор цепей векторный Planar C4420 – топовая модель высокопроизводительной линейки КОБАЛЬТ, которая снабжена четырьмя каналами с рабочей полосой частот от 100 кГц до 20 ГГц и работает под управлением внешнего компьютера. Обеспечивая наивысшую скорость измерений и обладая лучшими системными характеристиками, с поддержкой повышения функциональности с помощью опций, прибор может использоваться для решения сложных измерительных задач. Особенностью данного семейства является возможность подключения внешних преобразователей, что позволяет с помощью опциональных модулей расширения серий TFE и FEV увеличивать верхний предел полосы пропускания для измерений в микроволновом диапазоне.

Преимущества Планар С4420

• Четыре канала в двунаправленном исполнении обеспечивает возможность отслеживания полного перечня характеристик S-матрицы многополюсных устройств, от S11 до S44, за одно измерение, без промежуточных переподключений.
• Поддержка протоколов передачи данных TCP/IP Socket и COM реализует возможность эксплуатации векторного анализатора цепей в составе автоматизированных стендов и установок с удалённым управлением.
• Конфигурационные перемычки на передней панели и наличие управляющих выходов позволяют одинаково эффективно выполнять измерения как при автономном использовании прибора, так и при работе с модулями расширения, обеспечивая их простое подключение.

Измерительные возможности

В базовом варианте векторный анализатор цепей Planar C4420 обеспечивает измерение параметров прохождения и отражения сигналов, захватывая при сканировании частоты или мощности до 500 тысяч измерительных точек и затрачивая на единичный замер 10 мкс. Комплектное ПО дает возможность отслеживать до 16 логических каналов в отдельных окнах, для каждого из которых доступно до 16 графиков данных разных форматов. Наличие функции памяти упрощает анализ, позволяя сравнивать текущие данные с графиками, полученными ранее. Предусмотрена возможность выполнения математических операций с графиками и памятью, и перерасчет S-параметров в показатели сопротивления и проводимости.

Дополнительные функции Планар С4420

Опционально доступны режимы анализа во временной области, измерения векторных и скалярных характеристик преобразователей, а также функция автоматического исключения оснастки, используемой при измерениях. В качестве аппаратной опции возможно доукомплектование анализатора встроенным вольтметром с двумя измерительными каналами, с помощью которого в процессе выполнения измерений можно контролировать величину напряжения постоянного тока синхронно с частотной перестройкой.

Купить векторный анализатор цепей Планар С4420, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
