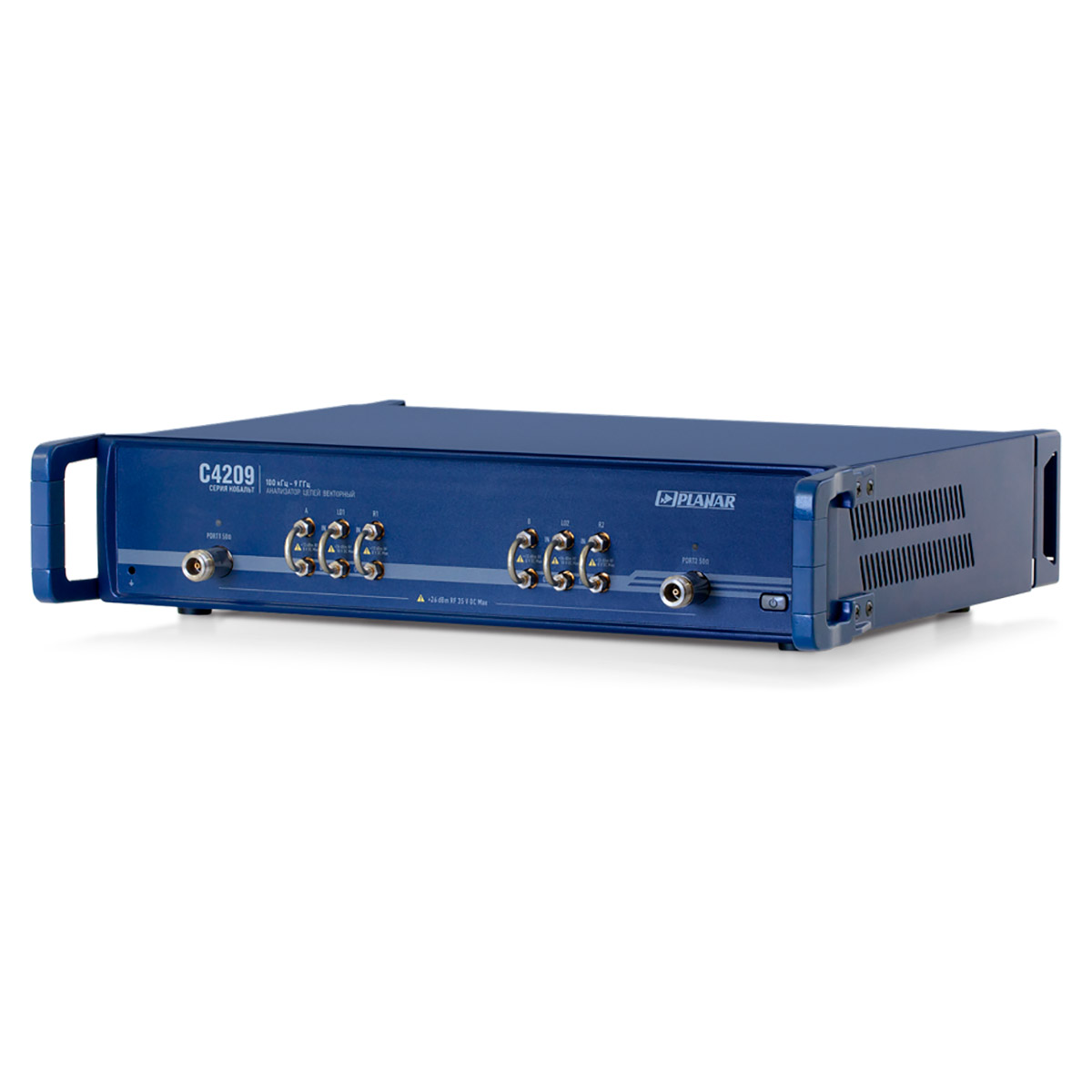

Векторный анализатор цепей кобальт C4209

Анализатор цепей векторный Planar C4209 работает в полосе частот от 0,1 МГц до 9 ГГц и относится к высокопроизводительной серии Кобальт. Модель характеризуется лучшими в отрасли скоростью развертки и динамическим диапазоном, а также расширенным перечнем программных функций. В приборах линейки предусмотрена возможность работы с объектами повышенной мощности, а также расширение частотного диапазона до миллиметровых волн с помощью подключаемых внешних модулей-конверторов.

Векторный анализатор цепей не оснащается встроенными органами управления и экраном – настройка, обработка данных, отображение результатов и их анализ производится через интерфейс комплектного ПО, устанавливаемого на подключаемый по USB каналу ПК пользователя.

Функциональные возможности

Анализатор цепей Planar C4209 реализует несколько типов измерений и может использоваться для комплексного тестирования антенн, смесителей и другого радиотехнического оборудования в широком диапазоне частот. При обработке данных программно реализована возможность встраивания и исключения цепи, преобразования импеданса, расчета проводимости и сопротивления по полученным показаниям. Опционально доступен перенос данных во временную область с временной селекцией, измерения с перестройкой частоты, балансные измерения, а при заказе платы двухканального вольтметра – измерение напряжения постоянного тока через отдельные выходы.

Расширение частотного диапазона

Двухпортовый анализатор цепей Planar C4209 может использоваться с внешними преобразователями серий TFE и FEV, которые различаются между собой воспроизводимым диапазоном рабочих частот. Для их подключения на лицевую панель прибора выведены коннекторы прямого доступа к приемникам. Разъемы каналов управления и питания модулей размещены с обратной стороны корпуса.

Дополнительные преимущества

• Наличие входов и выходов синхронизации и тактирования дает возможность просто интегрировать анализатор в состав лабораторных стендов и установок, обеспечивая совместную работу с другими приборами и устройствами.
• Поддержка протоколов COM/DCOM и TCP/IP Socket позволяет реализовать функции дистанционного управления и автоматизации измерений как с использованием специализированного ПО, так и с помощью команд SCPI.
• Плоский корпус стандартной ширины и бездисплейное исполнение обеспечивают простоту размещения в типовой 19-дюймовой приборной стойке.

Купить векторный анализатор цепей Планар C4209, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
