Векторный анализатор цепей Кобальт C2420

Add a review
Код товара 120141

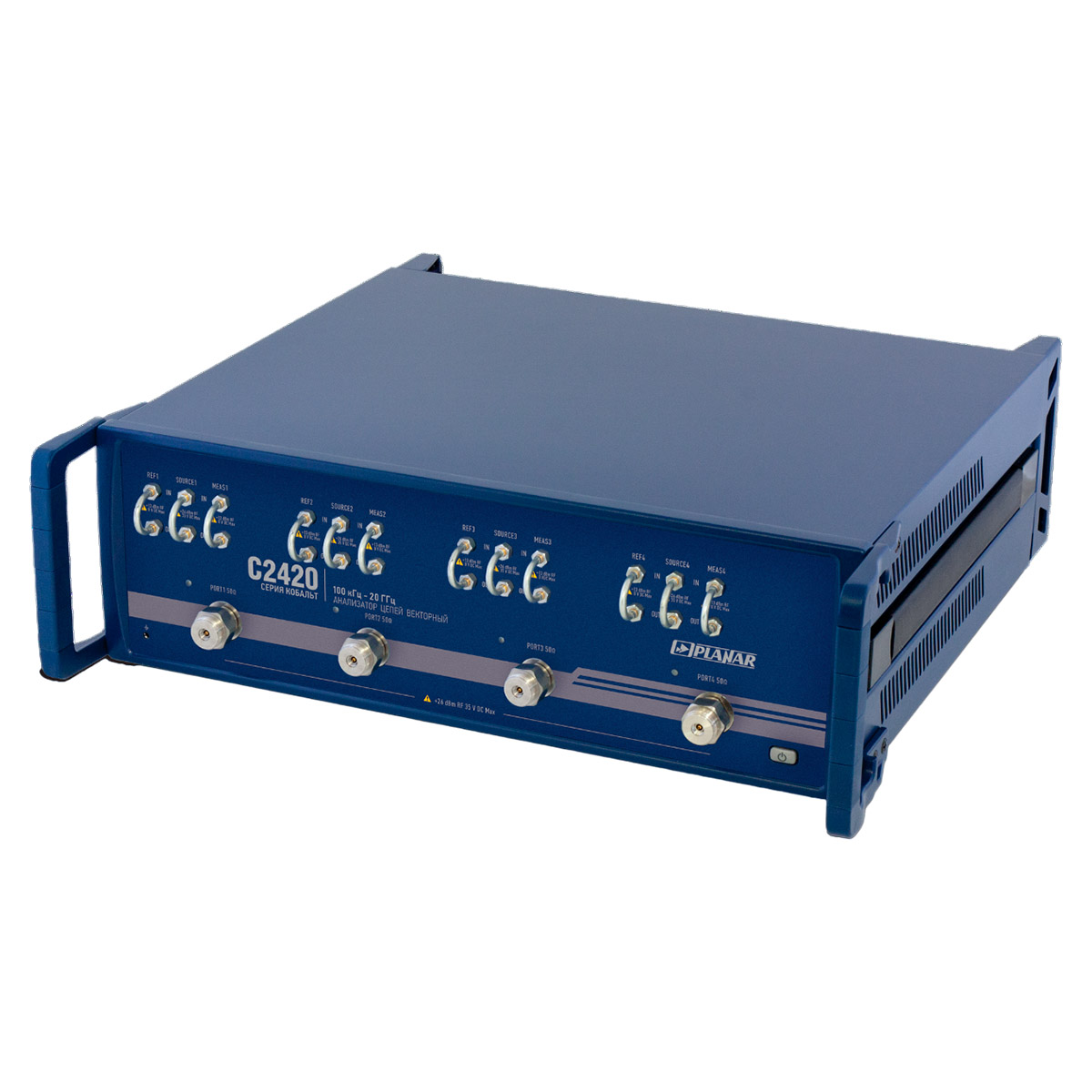

Анализатор цепей векторный Planar C2420
Анализатор цепей векторный Planar C2420
Основные характеристики
Артикул:
TM0039
Гарантия:
3 года
Диапазон частот:
100 кГц - 20 ГГц
Все характеристики
Анализатор цепей векторный Planar C2420 – высокопроизводительный лабораторный прибор из серии Кобальт, который...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Equipment
Documents
Reviews

Анализатор цепей векторный Planar C2420 – высокопроизводительный лабораторный прибор из серии Кобальт, который характеризуется лучшей в отрасли скоростью развертки при широком динамическом диапазоне. Устройство оборудовано четырьмя портами, обеспечивающими измерения S-параметров в полосе частот от 0,1 МГц до 20,0 ГГц, и управляется по USB каналу с помощью пользовательского ПК и программного обеспечения S4VNA. Для расширения круга измерительных задач, реализован прямой доступ к генераторам и приемникам прибора во всех каналах, выводы которых размещены на передней панели и при работе в обычном режиме закорочены конфигурационными перемычками с низким энергопотреблением.

Преимущества Planar C2420

  • Высокая производительность – выполняя единичный замер за 10 нс, в процессе сканирования прибор анализатор может захватывать до 500 000 измерительных точек.
  • Расширенная функциональность – помимо регистрации полного перечня S-параметров, с отображением показаний в виде графиков и диаграмм для каждого из 16 логических каналов, опционально доступны режимы рефлектометрии во временной области с селекцией нежелательных откликов, подстройки согласования, учета потерь, функции скалярной и векторной калибровки смесителей и измерения преобразователей, а также контроля напряжения с помощью встроенного двухканального вольтметра с отдельными входами.
  • Универсальностьвекторный анализатор цепей может использоваться в качестве отдельного измерителя или эксплуатироваться в составе автоматизированных стендов, с сопряжением с другим оборудованием по каналам синхронизации и тактирования.

Измерения большой мощности и высокой нагрузки

Прямой доступ к опорным и измерительным приемникам анализатора цепей Planar C2420 позволяет гибко менять мощностные параметры портов, не допуская перегрева и повреждения измерительных трактов и поддерживая гарантированный уровень точности. При подключении вместо конфигурационных перемычек дополнительного усилителя мощности с направленными ответвителями можно контролировать величину коэффициента прямого отражения, что исключает необходимость задействования внешнего бустерного усилительного устройства с добавочным компенсирующим аттенюатором. При реализации такой схемы опорная плоскость не смещается с входов и выходов объекта контроля, благодаря чему упрощается калибровка системы, обеспечивающая требуемую точность и повторяемость результатов измерений.

Купить векторный анализатор цепей Планар C2420, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
