Векторный анализатор цепей Кобальт C1409

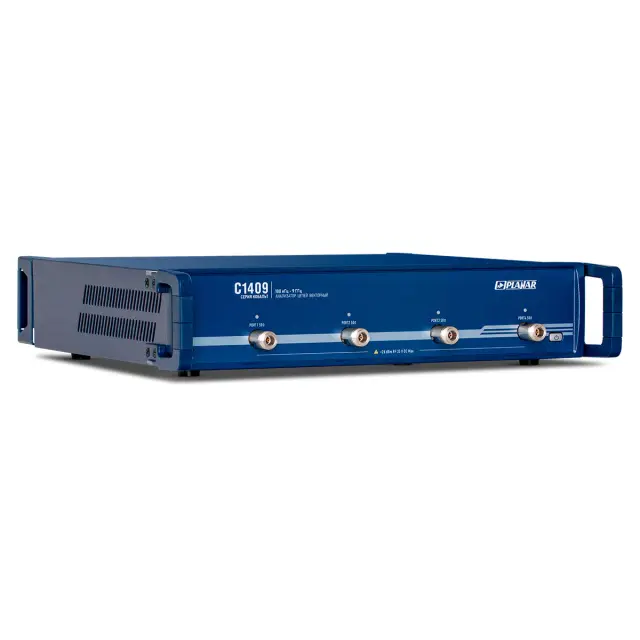

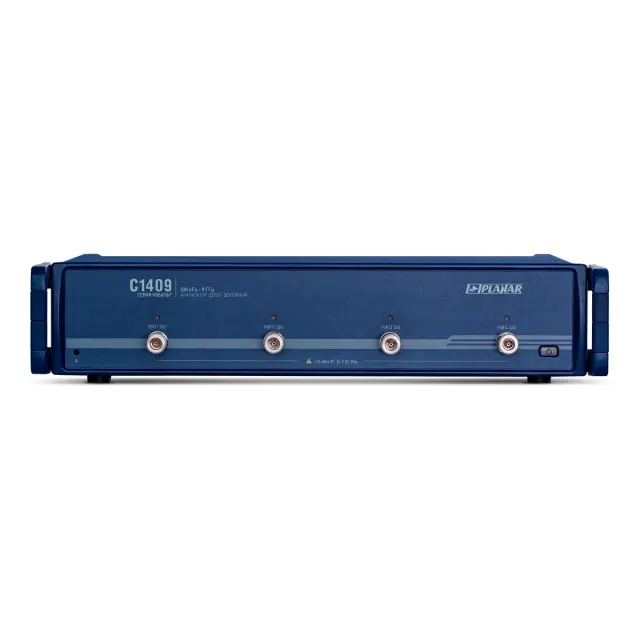

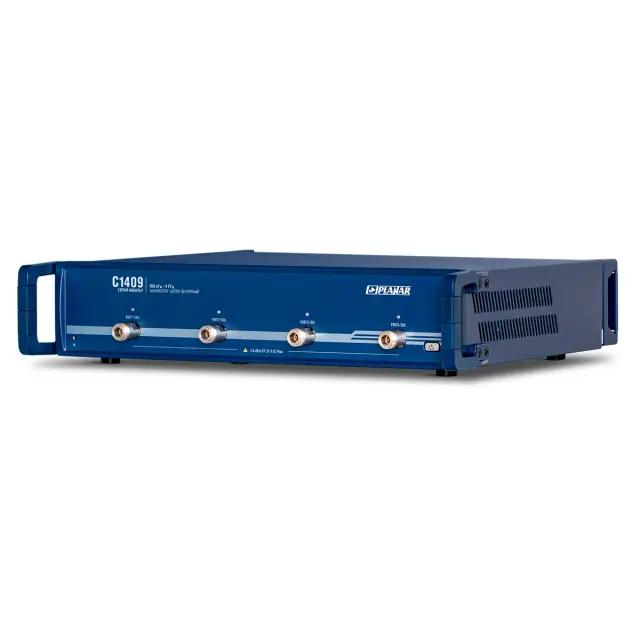

Анализатор цепей векторный Planar C1409 – высокопроизводительный прибор, укомплектованный четырьмя двунаправленными портами и предназначенный для выполнения радиочастотных измерений в диапазоне до 9 ГГц. Оборудование выполнено в виде отдельного блока без встроенного дисплея и органов управления и предназначено для совместной работы с внешним ПК, подключаемым по каналу USB, который не входит в комплект поставки. Векторный анализатор цепей поддерживает технологии DCOM/COM и TCP/IP Socket, благодаря чему реализуется возможность программирования и удалённого управления при использовании анализатора в составе автоматизированных систем.

Преимущества Planar C1409

• Гибкость и многофункциональность – предусмотрена возможность расширения возможностей анализатора с помощью аппаратных и программных опций.
• Высокая информативность – программными средствами на дисплей ПК может выводиться до 16 окон, представляющих собой отдельные логические каналы, в каждом из которых поддерживается отображение до 16 графиков по отдельности или с наложением на общей диаграмме, сформированных по текущим или предыдущим результатам измерений, сохраненных в оперативной памяти.
• Интеграция в состав измерительных стендов и автоматизированных испытательных установок обеспечивается благодаря наличию входов и выходов для тактирования и синхронизации с другим лабораторным оборудованием и приборами.

Функциональные особенности

Четырехпортовый анализатор цепей Planar C1409 снабжен двумя встроенными независимыми генерирующими устройствами, которые обеспечивают подачу тестового сигнала на тракты 1-2 и 3-4 соответственно. В случае неиспользования одной пары портов можно подавать сигнал гетеродина непосредственно на объект контроля через любой свободный выход, благодаря чему при выполнении работ можно обходиться без отдельного генератора. Также анализатор способен заменять собой осциллограф при активации опции преобразований во временную область. Моделируя режим традиционной рефлектометрии, прибор преобразует измеренные S-параметры по алгоритму Chirp-Z, рассчитывая реакцию объекта контроля на импульсное или ступенчатое воздействие, без фактической подачи такого сигнала.

При заказе опциональной платы двухканального вольтметра, анализатор может через отдельные выходы выполнять независимые измерения напряжения постоянного тока в диапазонах до 1 В или до 10 В, которые выбираются в настройках для каждого канала.

Купить векторный анализатор цепей Планар С1409, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
