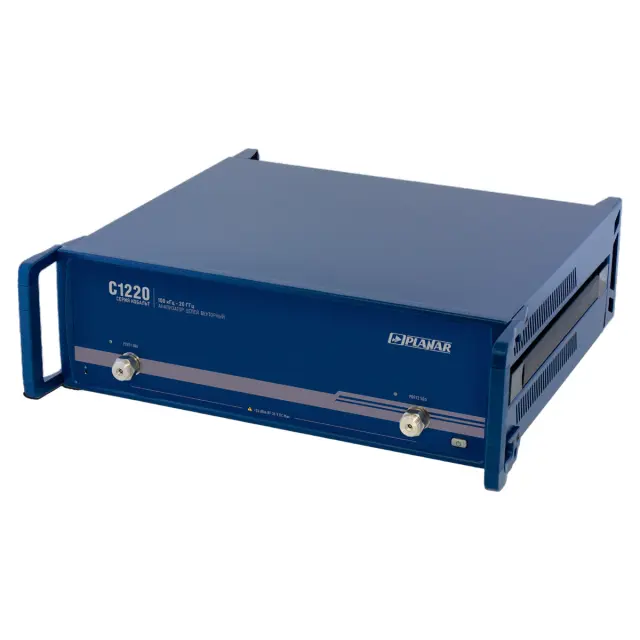

Векторный анализатор цепей Кобальт C1220

Анализатор цепей векторный Planar C1220 обладает высоким быстродействием и производительностью при широком частотном диапазоне, до 20 ГГц. Оснащенный двумя портами, он служит для измерения характеристик S11, S12, S21 и S22, а также других параметров радиотехнических устройств и компонентов при задействовании соответствующих программных и аппаратных опций. Векторный анализатор цепей выполнен по принципу USB-приставки и управляется с помощью подключаемого ПК, который также обеспечивает обработку и отображение получаемых результатов.

Функциональные возможности

Двухканальный векторный анализатор цепей Planar C1220 может выполнять измерения путем сканирования по частоте или мощности в разных вариантах с выбранными настройками. Поддерживается возможность отображения текущих показаний и данных из памяти в виде графиков, с последующим сравнением и выполнением математических действий с последующими результатами. Прибор позволяет выполнять перерасчет S-параметров в другие характеристики. Функция моделирования оснастки позволяет получать точные результаты, когда условия измерений отличаются от реальных, имитируя математическими средствами встраивание или исключение цепи, преобразование импеданса, удлинение порта и выполняя небалансно-балансные преобразования.

Опционально анализатор цепей Планар С1220 может работать в режиме рефлектометрии с временной селекцией, что позволяет исследовать параметры устройств во временной области с помощью преобразования Chirp-Z, без задействования осциллографа. Также доступна функция измерений с переносом частоты. Опциональный внутренний вольтметр с двумя каналами, которые снабжены отдельными коннекторами и работают независимо, с выбираемым рабочим диапазоном до 1 В или 10 В, дает возможность контролировать напряжение на выходах объекта контроля одновременно с подачей тестового сигнала не него.

Автоматизация измерений Planar C1220

• Поддержка технологий COM/DCOM, TCP/IP Socket и команд SCPI позволяет задействовать удаленный режим управления и реализовать функции автоматизации с ПК под управлением ОС как Windows, так и Linux.
• Синхронная работа с другим лабораторным оборудованием обеспечивается благодаря наличию входов и выходов, обеспечивающих подачу сигналов запуска и тактовых сигналов.
• Функции допускового контроля, теста пульсаций и пределов для пика дают возможность определять соответствие параметров проверяемых устройств заданным нормам в автоматическом режиме, упрощая решение задач серийных измерений.

Купить векторный анализатор цепей Планар С1220, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
